Szczegóły Produktu:
Zapłata:
|
| Długość fali: | ITU-T Grid @DWDM | Kanał: | 40CH |
|---|---|---|---|
| Nazwa produktu: | Moduł 40CH AWG DWDM | Aplikacje: | Transmisja WDM |
| High Light: | 40-kanałowy AWG DWDM Mux,moduł 100 GHz DWDM,pasmo C AWG DWDM |
||

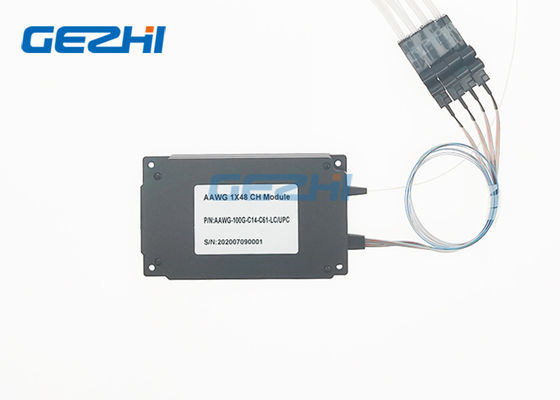

C-band 40-kanałowe 100GHz atermiczne moduły AWG DWDM dla sieci metra i długodystansowych
Moduły multipleksera z gęstym podziałem długości fali GEZHI (DWDM), które wykorzystują technologię Athermal Arrayed Waveguide (AWG).Moduł może również zapewnić rozdzielacz (tj. Tap) do próbkowania i monitorowania ruchu łącza.
Moduł Athermal AWG (AAWG) DWDM ma podobną wydajność do standardowego Thermal AWG (TAWG), ale nie wymaga zasilania elektrycznego do stabilizacji.Mogą być używane jako bezpośredni zamiennik filtrów cienkowarstwowych (moduł filtrujący DWDM) w przypadkach, gdy nie jest dostępne zasilanie, nadają się również do zastosowań zewnętrznych powyżej -30 do +70 stopni w sieciach dostępowych.
cechy
Odstęp międzykanałowy 100 GHz
Konstrukcja szerokopasmowa - maksymalizuje jednorodność pasma przepustowego
Konstrukcja atermiczna dla węzłów dystrybucyjnych bez zasilania.
Standardowe złącza światłowodowe: SC, ST, FC, LC lub niestandardowe
Złącze polskie: UPC lub APC (jeśli dotyczy)
Dostępne również moduły pigtailowe
Może być używany jako Mux lub Demux
Aplikacje
Transmisja WDM
ADM oparty na WDM
Sieć metra i długodystansowa
Selektywne trasowanie według długości fali
Optyczne przetwarzanie sygnału
Specyfikacja
| Parametr | Specyfikacje | Jednostka | Komentarz | ||
| Min | Maks | ||||
| Kanał wejściowy | 1 | ||||
| Kanał wyjściowy | 40 | Dostępnych jest 32, 48 kanałów | |||
| Odstępy między kanałami | 100 | GHz | |||
| Referencyjne pasmo przenoszenia | -12,5 | 12.5 | GHz | ||
| Dokładność długości fali | -50 | 50 | po południu | Względem sieci ITU | |
| Przepustowość 1dB |
0,4 |
nm |
Typ F-Flat top |
||
| Przepustowość 3dB |
0.6 |
nm | |||
| IL | 6 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| IL UNI. | 1 | dB | |||
| Marszczyć | 0,7 | dB | Zmienność strat w pasmie przepustowym ITU | ||
| PDL | 0.5 | dB | Maks.wartość w pasmie przepustowym ITU | ||
| Sąsiedni przesłuch | 25 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Nieprzylegające przesłuchy | 30 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Total Crosstalk | 22 | dB | Skumulowany przesłuch wszystkich innych kanałów | ||
| Utrata zwrotu | 40 | dB | |||
| Maksymalna ciągła moc optyczna | 250 | mW | Maksymalna wejściowa moc optyczna | ||
| Dyspersja chromatyczna (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | ps | |||
