Szczegóły Produktu:
Zapłata:
|
Długość fali: | 1260 ~ 1620 nm | Odstępy między kanałami: | 20 nm |
---|---|---|---|
Rodzaj linii: | Podwójny światłowód | Złącze: | LC / UPC lub niestandardowe |
Nazwa produktu: | CWDM Mux Demux | Pakiet BOX (mm): | Podwozie LGX |
High Light: | 8 kanałów CWDM Mux Demux,moduł 1620nm CWDM,urządzenie Dual Fibre CWDM |

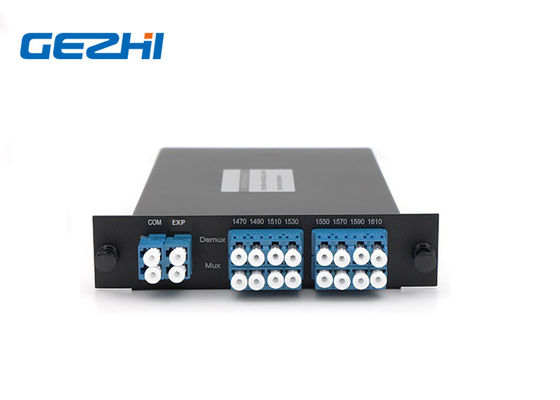

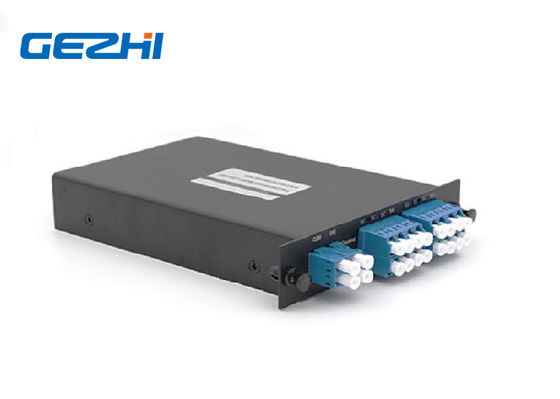

8-kanałowy podwójny moduł CWDM Mux z portem monitora w kasecie LGX
Moduł multipleksera CWDM z podwójnym włóknem jest częścią naszej linii produktów xWDM wykorzystujących do 18 planu kanałów optycznych CWDM (Coarse Wavelength Division Multiplex) zgodnie z definicją ITU-T G.694.2, umożliwiając organizowanie do 18 równoległych i niezależnych strumieni danych w parze światłowody jednomodowe wykorzystujące multipleksowanie CWDM.Technologia xWDM pozostaje obecnie dominującą technologią zwiększania pojemności czarnych włókien.Główne zalety technologii xWDM to jej pasywny charakter - nie wymaga zasilania ani chłodzenia, solidność - brak specjalnych wymagań mikroklimatycznych i jako element pasywny ma MTBF 100+ Lat.xWDM - jest w pełni neutralny pod względem szybkości transmisji danych lub protokołu liniowego - można go używać z kolorowymi transceiverami obsługującymi takie aplikacje jak 1G / 10G Ethernet, SDH / SONET i 8/4/2 / 1G Fibre Channel.Jest prosty w instalacji, nie wymaga konfiguracji ani konserwacji.Zaprojektowaliśmy linię produktów muxów Dual Fibre CWDM skupiając się na minimalizacji strat wtrąceniowych, co pozwala na zwiększenie maksymalnego zasięgu technologii CWDM, logiczną strukturę pozwalającą zminimalizować początkowe inwestycje i wspierać stopniowy wzrost wydajności CWDM.
cechy
Modułowa konstrukcja
CWDM Mux / Demux / OADM
ITU CWDM Grid
Niskie straty i wysoka niezawodność
Aplikacje
Multipleksowanie optyczne Add / Drosp
Sieci telekomunikacyjne
Metro Networks
Specyfikacja
Parametr | 8-kanałowy Mux + Demux | ||
Środkowa długość fali (nm) | ITU, ITU + 1 | ||
Pasmo przepustowe (nm) | ITU ± 6,5 | ||
Długość fali roboczej (nm) | 1470 ~ 1610 nm | ||
Przestrzeń kanałowa (nm) | 20 | ||
Typ włókna | SMF-28e lub określony przez klienta | ||
IL (dB) | <2,5 dB | ||
Izolacja (dB) | Sąsiedni kanał | 30 | |
Nieprzylegający kanał | 45 | ||
PDL (dB) | 0.2 | ||
PMD (ps) | 0,1 | ||
Strata powrotu (dB) | 45 | ||
Kierunkowość (dB) | 50 | ||
Maksymalna moc optyczna (mw) | 500 | ||
Temperatura pracy (℃) | -20 ~ + 70 | ||
Temperatura przechowywania (℃) | -40 ~ 85 | ||
Pakiet BOX (mm) | Obudowa LGX |
Point to Point CWDM Network
