Szczegóły Produktu:
Zapłata:
|
| Długość fali: | Szeroki 1260 ~ 1650 nm | Typ kontroli: | Zatrzask |
|---|---|---|---|
| Zasilacz: | 3 V. | Złącze: | SC / APC zielony |
| Podanie: | Monitoring sieci optycznych | Nazwa produktu: | Optomechaniczne przełączniki światłowodowe |
| High Light: | 1x2 optyczny przełącznik mechaniczny,zatrzaskowy przełącznik optyczny,mechaniczny przełącznik optyczny 1x2 |
||

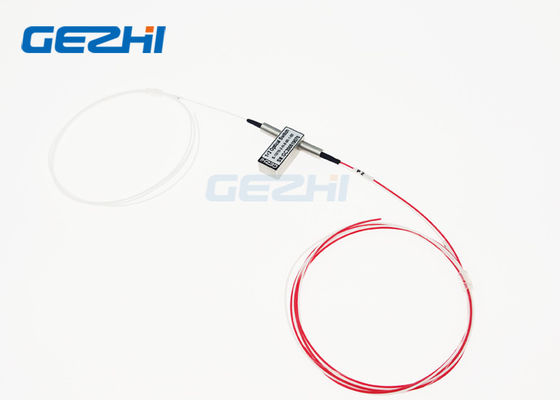

1x2 Opto-mechaniczne przełączniki światłowodowe Przełącznik optyczny o szerokiej długości fali

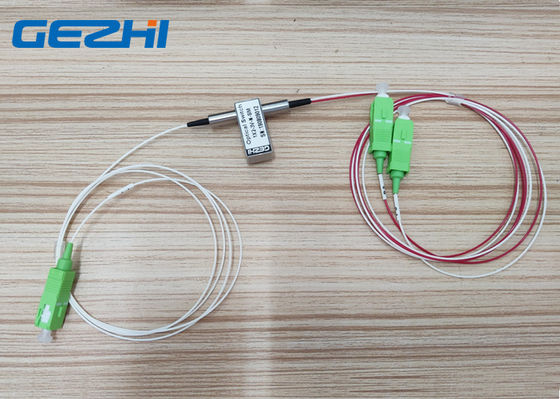

Opto-mechaniczne przełączniki światłowodowe GEZHI 1x2 o szerokiej długości fali 1260 ~ 1650nm.Posiada zielone złącze SC / APC. Pojedynczy przełącznik optyczny Latching 1x2 to standardowa konfiguracja 1x2 z 3 włóknami i 2 stanami.Światłowodowe przełączniki optyczno-mechaniczne GEZHI 1x2 łączą kanały optyczne poprzez przekierowanie przychodzącego sygnału optycznego do wybranego światłowodu wyjściowego.Osiąga się to za pomocą konfiguracji mechanicznych i aktywuje za pomocą elektrycznego sygnału sterującego.
GEZHI może również dostarczyć przełącznik optyczny MEMS lub inny niestandardowy przełącznik optyczny.Witamy w zapytaniu.
cechy
Nie zawiera epoksydów na ścieżce optycznej
Aplikacje
Router długości fal
Badania i rozwój
Rekonfigurowalne multipleksery add / drop
Ochrona sprzętu transmisyjnego
Monitoring sieci optycznych
Ochrona i przywracanie sieci optycznej
Specyfikacja
|
Parametry |
GZ-FSW-1 × 2 | ||
| Zakres długości fali | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| Długość fali operacyjnej | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Strata wtrąceniowa | dB | Typ: 0,8 Maks .: 1,2 | Typ: 0,5 Maks .: 1,0 |
| Utrata zwrotu | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤ ± 0,02 | |
|
Zasilacz |
V | 3.0 lub 5.0 | |
| Dożywotni | Czas | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc transmisji | mW | ≤500 | |
| temperatura robocza | ℃ | -20 ~ + 80 | |
| Temperatura przechowywania | ℃ | -40 ~ + 85 | |
| Waga | sol | 16 | |
| Wymiar | mm | (Dł.) 27 × (szer.) 12,0 × (wys.) 8,2 | |
Uwaga: 1. Dostosowywanie jest dostępne.
2. Określony bez złącza i dodać dodatkowe tłumienie 0,2 dB na złącze.
Droga optyczna
| Status pierwszy | Status drugi |
|
|
 |
Piny
| Rodzaj | Kołek | Napęd elektryczny | Czujnik stanu | ||||||
| 1 × 2 | kanał | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Zatrzaskowy | P1-P2 | - | - | GND | V + | Blisko | otwarty | otwarty | Blisko |
| P1-P3 | V + | GND | - | - | otwarty | Blisko | Blisko | otwarty | |
| Bez zatrzasku | P1-P2 | - | - | - | - | Blisko | otwarty | otwarty | Blisko |
| P1-P3 | V + | - | - | GND | otwarty | Blisko | Blisko | otwarty | |
Wymiar
Informacje o zamówieniu przełącznika optycznego 1x2
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
|
S = SM M = MM |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3V 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = inne |
1 = 1m 2 = 1,5 m X = inne |
00 = brak FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = inne |
