Szczegóły Produktu:
Zapłata:
|
Długość fali: | 1310 ~ 1610 nm | Odstępy między kanałami: | 20 nm |
---|---|---|---|
Rodzaj linii: | Podwójne włókno | Złącze: | LC / UPC |
High Light: | Multiplekser 16-kanałowy CWDM,16-kanałowy multiplekser pasywny CWDM,1610nm zgrubny WDM |
Moduł pasywnego multipleksera CWDM o niskiej stratności, 16-falowej długości

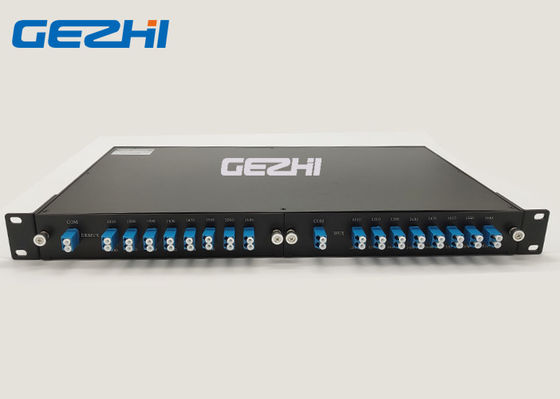

Moduł multipleksera CWDM o 16 długościach fal GEZHI został zapakowany w 2 gniazda Rackmount z pigtailem LC / PC na pojedynczym włóknie.Ma długość fali 1310 ~ 1610nm.Moduł multipleksera CWDM 16-Wavelength jest w pełni neutralny pod względem szybkości transmisji danych lub protokołu liniowego - można go używać z transceiverami optycznymi obsługującymi takie aplikacje jak SDH / SONET, 1G / 10G Ethernet i 8/4/2 / 1G Fibre Channel.
Multiplekser CWDM o 16 długościach fal GEZHI jest pakietem pasywnego multipleksera / de-multipleksera opartego na technologii filtra cienkowarstwowego (TFF), umożliwiającego organizację 16 strumieni danych w trybie dupleksu i równoległego niezależnych od protokołu ITU-T G.694.2 zgrubnego multipleksowania z podziałem długości fali (CWDM) światłowód jednomodowy typu duplex.
cechy
Niskie straty wtrąceniowe - 3,0 dB
Zainstalowane filtry pasmowo-przepustowe / pomijane
MTBF: ponad 100 lat
16 strumieni danych CWDM przez Duplex SMF
W pełni pasywny: brak zasilania lub chłodzenia
Aplikacje
Fibre Channel
Multipleksowanie optyczne Add / Drop
Sieci telekomunikacyjne
Sieć SDH / SONET
Metro Networks
Specyfikacja
Parametr | 16-kanałowy Mux + Demux | |
Środkowa długość fali (nm) | ITU, ITU + 1 | |
Pasmo przepustowe (nm) | ITU ± 6,5 | |
Długość fali roboczej (nm) | 1310 ~ 1610 nm | |
Przestrzeń kanałowa (nm) | 20 | |
Typ włókna | SMF-28e lub określony przez klienta | |
IL (dB) | <3,0 dB z pomijaniem | |
Izolacja (dB) | Sąsiedni kanał | 30 |
Nieprzylegający kanał | 45 | |
PDL (dB) | 0.2 | |
PMD (ps) | 0,1 | |
Strata powrotu (dB) | 45 | |
Kierunkowość (dB) | 50 | |
Maksymalna moc optyczna (mw) | 500 | |
Temperatura pracy (℃) | -20 ~ + 70 | |
Temperatura przechowywania (℃) | -40 ~ 85 | |
Pakiet BOX (mm) | Kaseta LGX w 2 gniazdach 1U Rack |
16-kanałowy pojedynczy pasywny CWDM Mux / Demux
