Długość fali: | 18CH 1270 ~ 1610 nm | Odstępy między kanałami: | 20 nm |
---|---|---|---|
Rodzaj linii: | Podwójny światłowód | Złącze: | LC / UPC niebieski |
High Light: | 18-kanałowy światłowód CWDM,18-kanałowy multiplekser CWDM,moduł 1610nm CWDM |
18-kanałowy multiplekser ze zgrubnym podziałem długości fali Mux + podwójne włókno Demux w 19-calowym montażu w szafie 1U
18-kanałowy multiplekser ze zgrubnym podziałem długości fali GEZHI pakuje multiplekser i demultiplekser w jeden ABS zamocowany w 19 "1U Rackmount z adapterem LC / UPC. Długość fali wynosi 1270 ~ 1610nm .Moduł 18-kanałowy CWDM wykorzystuje podwójne włókno.Również,możemy dostarczyć moduł CWDM z pojedynczym włóknem 18CH.
Ze względu na małą stratę wtrąceniową potrzebną w sieciach WDM, możemy również dodać „Skip Component” w module CWDM Mux / Demux, aby opcjonalnie zredukować IL.
cechy
Pasywny, nie wymaga zasilania elektrycznego
Standardowe 18-kanałowe pasmo CWDM 1270–1610 nm na parze włókien, odstęp 20 nm
Złącza Duplex LC / UPC z łatwością obsługują podwójne kable połączeniowe między transceiverem a jednostką pasywną
Obudowa 1RU do montażu w stojaku
Temperatura pracy: -10 ~ 70 ° C
Aplikacje
Telekomunikacja
Wzmacniacz światłowodowy
Dostęp do sieci
Sieć WDM
Monitorowanie linii
Aplikacja komórkowa
Specyfikacja
Parametr | 18-kanałowy Mux + Demux | |
Środkowa długość fali (nm) | ITU, ITU + 1 | |
Pasmo przepustowe (nm) | ITU ± 6,5 | |
Długość fali roboczej (nm) | 1270 ~ 1610 nm | |
Przestrzeń kanałowa (nm) | 20 | |
Typ włókna | SMF-28e lub określony przez klienta | |
IL (dB) | <3,8 dB z pomijaniem | |
Izolacja (dB) | Sąsiedni kanał | 30 |
Nieprzylegający kanał | 45 | |
PDL (dB) | 0.2 | |
PMD (ps) | 0,1 | |
Strata powrotu (dB) | 45 | |
Kierunkowość (dB) | 50 | |
Maksymalna moc optyczna (mw) | 500 | |
Temperatura pracy (℃) | -10 ~ + 70 | |
Temperatura przechowywania (℃) | -40 ~ 85 | |
Pakiet BOX (mm) | Do montażu w szafie 19 "1U |

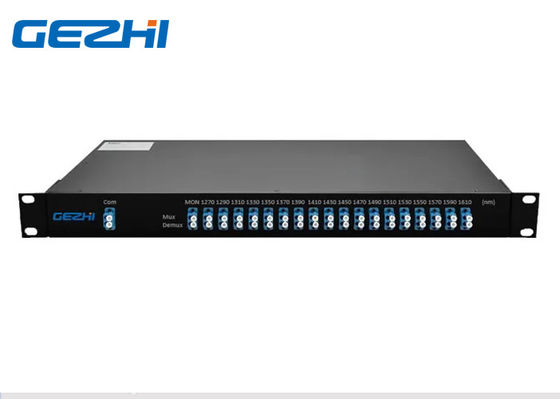

18-kanałowy moduł CWDM Mux + Demux w montażu w szafie 19 "1U
