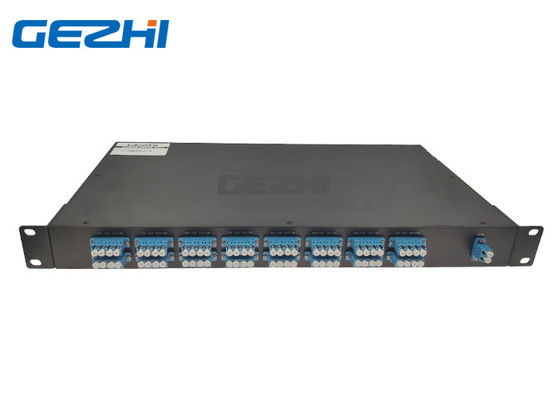

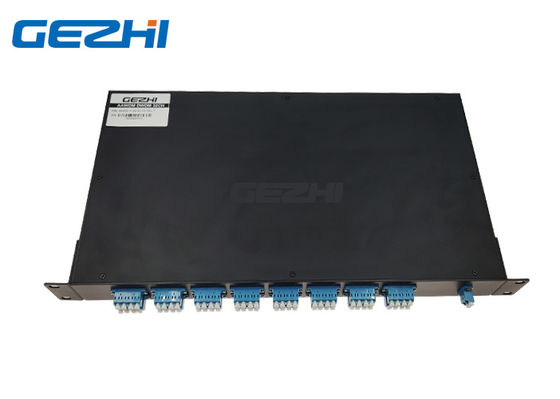

Dwa optyczne multipleksery światłowodowe 1x32 AAWG DWDM

Dwa optyczne multipleksery światłowodowe 1x32 AAWG DWDM
Dwa optyczne multipleksery światłowodowe 1x32 AAWG DWDM Dwa optyczne multipleksery światłowodowe 1x32 AAWG DWDM Dwa optyczne multipleksery światłowodowe 1x32 AAWG DWDM Dwa optyczne multipleksery światłowodowe 1x32 AAWG DWDM

Duży Obraz :  Dwa optyczne multipleksery światłowodowe 1x32 AAWG DWDM

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: GEZHI or OEM
Orzecznictwo: CE RoHS ,ISO9001
Numer modelu: 32CH-AAWG-D
Zapłata:
Minimalne zamówienie: 1 szt
Cena: Negotiable

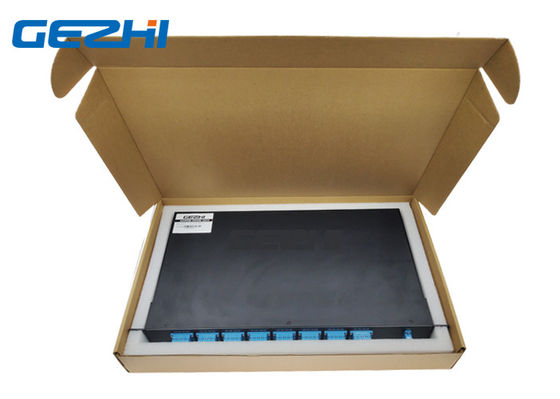

Szczegóły pakowania: Papierowe pudełko
Czas dostawy: 5-8 dni roboczych
Zasady płatności: T / T, Western Union
Możliwość Supply: 100000 kanałów na miesiąc
Szczegółowy opis produktu
Nazwa produktu: 32-kanałowy AAWG Długość fali: C19 do C50
Kanał: 32CH Złącze: Adapter LC / UPC
Pakiet: Wolnostojący stojak 1U 19 " Podanie: SONET
High Light:

1x32 AAWG DWDM

,

32-kanałowy multiplekser AAWG

,

32-kanałowy multiplekser DWDM



1x32 kanałowy multiplekser optyczny AAWG DWDM i demultiplekser dwa włókna



1x32 kanałowy optyczny AAWG DWDM firmy Gezhijest samodzielnym pasywnym modułem optycznym o dużej gęstości, niskich stratach.Oparty jest na a-termicznym AWG zTechnologia monolitów Gaussa.1x32-kanałowy optyczny multiplekser i demultiplekser AAWG DWDM oferuje rozwiązanie WDM o bardzo niskiej stratności (maks.: 3,5 dB) i wysokiej izolacji kanałów do zastosowań związanych z dostępem do metra i centrami danych.ten 1x32 kanałowy optyczny AAWG DWDM łatwość obsługi światłowodu, długoterminowa niezawodność i doskonała izolacja kanałów w 19-calowym stojaku 1U, który jest idealnym urządzeniem dla systemów wymagających doskonałej wydajności, niskich kosztów i dużej liczby kanałów. Wbudowany AAWG Moudle Mux + Demux w jednym urządzeniu, pracującym na dwóch światłowodach sieciowych



cechy

Wysoka izolacja kanału

Całkowicie pasywne

Niskie straty wtrąceniowe

Stojak do montażu w stojaku 19 "1U



Aplikacje

Selektywne trasowanie według długości fali

ADM oparty na WDM

Sieci metra i długodystansowe

Optyczne przetwarzanie sygnału

Transmisja WDM





Informacje dotyczące zamawiania

AWG X XX X XX X XX
  Odstępy między kanałami Liczba kanałów Konfiguracja 1 kanał typ przesyłki Złącze wejścia / wyjścia
  1 = 100 GHz

32 = 32 kanał

40 = 40 kanałów

44 = 44 kanał

48 = 48 kanałów





S = pojedyncze włókno

D = podwójne włókno

21 = Ch21

……

34 = Ch34

……

50 = Ch50

……

RU = 19 ”1U do montażu w szafie

0 = brak

1 = FC / APC

2 = FC / PC

3 = SC / APC

4 = SC / PC

5 = ST / PC

6 = ST / APC

7 = LC / szt

8 = LC / APC

S = Określ































Specyfikacja

Parametry Warunki Specyfikacje Jednostki
Min. Maks.
temperatura robocza Operacyjny -5 65 oC
Wilgotność pracy Operacyjny 5 95 % RH
Temperatura przechowywania Nie działa -40 +85 oC
Wilgotność przechowywania Nie działa 5 95 % RH
SPECYFIKACJA OPTYCZNA AWG GAUSSIAN AAWG
Parametry Stan: schorzenie Okular Jednostki
Min Rodzaj Maks
Liczba kanałów     2-1 × 32
Liczba odstępów między kanałami 100GHz   100   GHz
Cha.Środkowa długość fali Częstotliwość ITU.   Pasmo C.   nm
Clear Channel Passband     ± 0,1   nm



SPECYFIKACJA OPTYCZNA
Parametry Stan: schorzenie Okular     Jednostki
Min Rodzaj Maks
Stabilność długości fali Maksymalny zakres błędu długości fali wszystkich kanałów i temperatur przy średniej polaryzacji.   ± 0,05   nm
-1 dB -1 dB Szerokość pasma kanału Wyraźna przepustowość kanału określona przez kształt pasma przepustowego.Dla każdego kanału 0.24     nm
-3 dB -3 dB Szerokość pasma kanału Wyraźna przepustowość kanału określona przez kształt pasma przepustowego.Dla każdego kanału 0.43     nm
Tłumienie optyczne w siatce ITU Zdefiniowana jako minimalna transmisja na długości fali ITU dla wszystkich kanałów.Dla każdego kanału, przy wszystkich temperaturach i polaryzacjach.   3.2 3.5 dB
Izolacja sąsiedniego kanału Różnica strat wtrąceniowych od średniej transmisji przy długości fali sieci ITU do najwyższej mocy, wszystkie polaryzacje, w paśmie ITU sąsiednich kanałów. 30     dB
Nieprzylegające, izolacja kanałów Różnica strat wtrąceniowych od średniej transmisji przy długości fali sieci ITU do najwyższej mocy, wszystkie polaryzacje, w paśmie ITU nieprzylegających kanałów. 40     dB
Całkowita izolacja kanałów

Całkowita skumulowana różnica strat wtrąceniowych od średniej transmisji przy długości fali sieci ITU do najwyższej mocy, wszystkie polaryzacje, w paśmie ITU

wszystkich innych kanałów, w tym kanałów sąsiednich.

33     dB
Jednorodność strat wtrąceniowych Maksymalny zakres zmian tłumienności w ITU we wszystkich kanałach, polaryzacjach i temperaturach.   0.8 1.0 dB
Tętnienia strat wtrąceniowych

Wszelkie wartości maksymalne i minimalne strat optycznych w poprzek

Pasmo ITU, z wyłączeniem punktów granicznych, dla każdego kanału w każdym porcie

  0,4 0.5 dB
Kierunkowość Stosunek mocy odbitej z dowolnego kanału (innego niż kanał n) do mocy wejściowej z kanału wejściowego n 50     dB
Optyczna utrata powrotu Porty wejściowe i wyjściowe 40     dB
PDL Strata zależna od polaryzacji w paśmie kanału Clear Wartość najgorszego przypadku zmierzona w paśmie ITU   0.3 0.5 dB
Dyspersja w trybie polaryzacji       0.5 ps
Maksymalna moc optyczna       23 dBm
Wejście MUXDEMUX Wyjście Zakres monitorowania   -35   +23 dBm

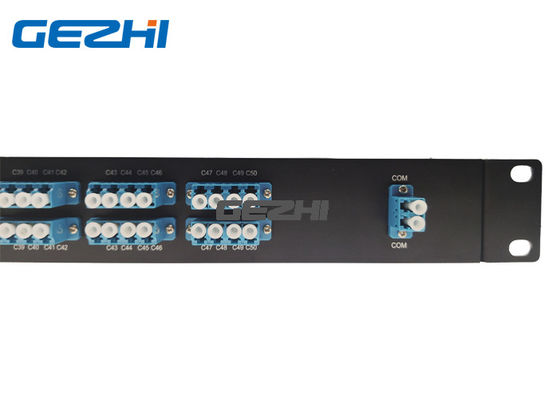

32-kanałowy moduł AAWG Dual Fibre

Dwa optyczne multipleksery światłowodowe 1x32 AAWG DWDM 0
