Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Przełącznik światłowodowy MEMS | Kanał: | 1x16 |
|---|---|---|---|
| Długość fali: | 1310 i 1550 nm | Typ kontroli: | Nieblokujący |
| Złącze: | Żaden | Podanie: | Monitor kanałów |
| High Light: | Mems przełącznik światłowodowy,przełącznik optyczny RS232,przełącznik optyczny 1x16 MEMS |
||

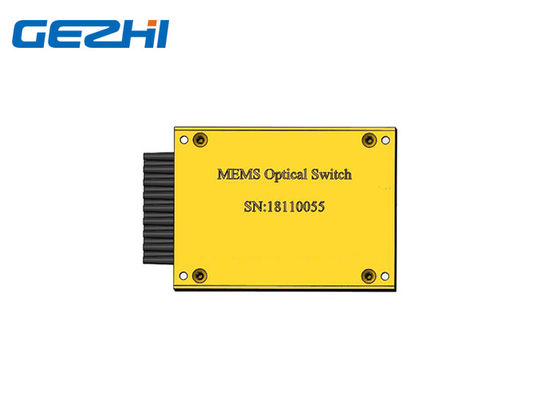

1x16 szerokopasmowy przełącznik światłowodowy MEMS jednomodowy
Przełącznik optyczny MEMS firmy GEZHI oparty jest na układzie mikroelektromechanicznym (MEMS).Układ MEMS składa się z elektrycznie przesuwanego lustra na silikonowej podstawie.Napięcie przyłożone do chipa MEMS powoduje obrót lustra, co zmienia sprzężenie światła między światłowodami wejściowymi i wyjściowymi przełącznika optycznego MEMS.
cechy
Szybkie czasy przełączania
Wysoka stabilność i wysoka niezawodność
Niskie straty wtrąceniowe i niskie PDL
Niewrażliwy na wstrząsy i wibracje
Aplikacje
Przełączanie
Monitorowanie sieci
Bloking
Specyfikacja
| Parametr | Jednostka | Wartość |
| Przełączanie kanałów | - | 1XN (1X4,1X8,1x12,1X16,1X32) |
| Długość fali | nm | Zespół C / Zespół L / C + L / inne |
| Strata wtrąceniowa | dB | ≤0,8 / 1,0 / 1,2 / 1,5 / 1,7 |
| Powtarzalność | dB | ≤ ± 0,02 |
| Utrata zwrotu | dB | ≥50 |
| Cross Talk | dB | ≥50 |
| Strata zależna od długości fali | dB | ≤0,3 |
| Strata zależna od polaryzacji | dB | ≤0,2 |
| Strata zależna od temperatury | dB | ≤0,3 |
| Czas przełączania | SM | ≤15 |
| Obsługa mocy optycznej | mW | ≤500 |
| Typ przełącznika | - | Bez zatrzasku |
| Napięcie | V | 5 ± 10% |
| Pobór energii | W | ≤0,4 |
| Trwałość | Cykle | 1 miliard min. |
| temperatura robocza | ℃ | -5 ~ + 70 |
| Wilgotność względna podczas pracy | % RH | 5 ~ 90 |
| Temperatura przechowywania | ℃ | -40 ~ +85 |
| Wilgotność względna przechowywania | % RH | 5 ~ 90 |
| Rodzaj włókna | - | SMF-28 lub odpowiednik |
Uwagi:
1. Określone bez złączy;
2. Pasmo: 1290 ~ 1330nm, pasmo C: 1530 ~ 1570nm, pasmo L: 1570 ~ 1610nm, pełne pasmo: 1270 ~ 1620nm
3. IL jest mierzona w CWL, 23 ℃.IL jest dla jednopasmowego.Dwuzakresowy dodaje 0,2 dB.
4. WDL jest mierzone w zakresie +/- 20 nm przy 23 ℃
5. Powtarzalność określa się po 100 cyklach
6. Typ włókna: SMF-28 z luźną tubą 0,9 mm lub odpowiednik
MEMS CHip
Szczegóły zamówienia
GZ-MS-1x16-xx-xx-xx-x
| Tryb | Kanał | Długość fali | Typ włókna | Długość włókna | Złącze | Typ kontroli |
| MS = przełącznik MEMS |
1xN Określ N, gdzie N≤32 |
1 = pasmo O 2 = pasmo C. 3 = pasmo L. 4 = C + L 5 = O + C X = dostosowane |
1 = SMF-28 X = dostosowane |
05 = 0,5 mln 10 = 1,0 m X = inne |
NC = brak FP = FC / UPC FA = FC / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC |
1 = TTL / I2C 2 = TTL / RS232 |
