Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Sprzęt OLP | Tryb ochrony: | 1: 1 |
|---|---|---|---|
| Długość fali: | 1310 i 1550 nm | Port monitorowania: | RJ45 、 RS-232 |
| Złącze: | SC / PC | rozmiar: | 2U: 483 x 230 x 89 mm |
| High Light: | Sprzęt OLP 1550nm,linia optyczna OLP 1310nm,system przełączników OLP |
||

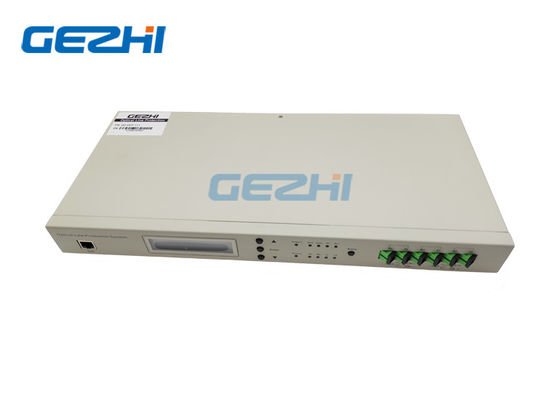

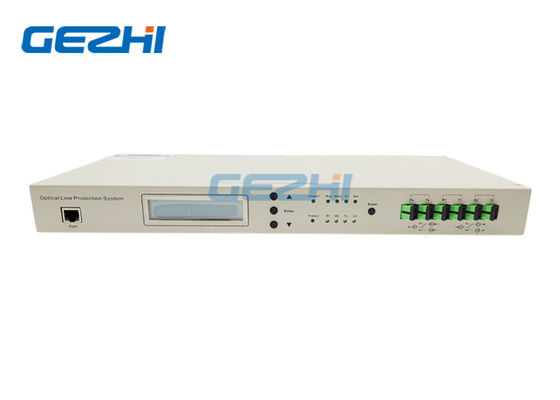

Sprzęt OLP 1: 1 1 + 1 Optyczny przełącznik ochrony linii 1310 / 1550nm
Sprzęt GEZHI OLP (Optical Line Protection) to urządzenie używane w parach, po jednym na każdym końcu sygnału optycznego w celu ochrony linii transmisji sieciowej.Sprzęt OLP wykorzystuje wolne włókno światłowodowe z innej trasy do budowy ścieżki zapasowej.Może realizować monitorowanie mocy optycznej i automatyczne przełączanie.Poprzez monitorowanie stanu mocy w działającym światłowodzie w czasie rzeczywistym.może automatycznie przełączyć się z działającego włókna na zapasowe, gdy wartość mocy działającego włókna jest niższa niż próg zdefiniowany przez użytkownika. W optycznej sieci komunikacyjnej OLP monitoruje moc optyczną światłowodu i światłowodu rezerwowego w czasie rzeczywistym.W przypadku, gdy aktualna moc optyczna światłowodu jest mniejsza niż wstępnie ustawiona wartość progu przełączania, włącza się alarm i automatycznie przełącza się na światłowód rezerwowy w celu ochrony linii systemu transmisji optycznej.
cechy
Niskie straty wtrąceniowe
Przejrzysta charakterystyka transmisji
Nieinwazyjny przełącznik biznesowy
Zmniejsz straty spowodowane awarią linii
Wysoki poziom integracji dzięki konstrukcji wtykowej, która oszczędza miejsce w szafie
Zwiększ niezawodność sieci przesyłowej, popraw jakość sieci
Rozbudowa jest bardzo wygodna
OLP przyjmuje konstrukcję o wysokości 1 U i może być zainstalowany w standardowej metalowej obudowie 19 ''.Dotyczy to systemu rezerwowego linii optycznej 1 + 1 (system rezerwowy linii optycznej 1: 1).Gdy główna linia optyczna się zepsuje, może utrzymać transmisję sygnału, automatycznie przełączając się na linię zapasową.
Ilustracja ochrony 1 + 1:
Funkcje funkcjonalne
Wskaźnik świetlny pokazuje stan linii optycznej w porcie
Moc progową przełączania i moc progową alarmu można ustawić za pomocą ekranu LCD lub funkcji zarządzania siecią
Dostępne są dwa rodzaje trybów pracy: automatyczny i ręczny powrót do głównej linii.
Główne urządzenia w miejscu odbioru mają trzy tryby przełączania: automatyczny, wymuszony ręczny i zdalny
Czas automatycznego przełączania jest krótszy niż 20 ms

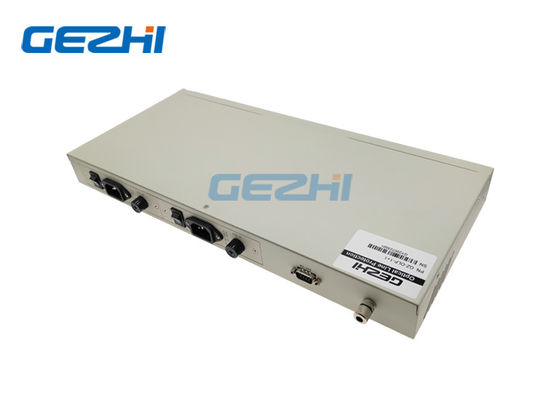

Podwójny zasilacz nadmiarowy z możliwością podłączenia podczas pracy
Ze zdalnym zarządzaniem siecią CLI
Specyfikacja
| Parametr systemu | Indeks techniczny | |
| Kalibracja długości fali | 1310nm i 1550nm | |
| Strata wtrąceniowa po stronie nadawczej | <4,0 dB | |
| Utrata wtrąceniowa po stronie odbiorczej | <1,5 dB | |
| Utrata zwrotu | ≥ 45dB | |
| Ingerencja | > 55dB | |
| Strata polaryzacji | <0,1 dB | |
| Wykrywanie zakresu mocy optycznej | -50 ~ 20 dBm | |
| Czas przełączania | <20 ms | |
| Automatyczne przełączanie mocy progowej | -30dBm | |
| Tryb przełączania | Automatyczny, wymuszony Ręczny, zdalny | |
| Optyczny port dostępu wejścia / wyjścia | SC / APC, SC / PC, FC / APC, FC / PC | |
| Port dostępu do zarządzania siecią | RJ45, RS232 | |
| Tryb zarządzania siecią | CLI | |
| Wymiar produktu | 19-calowa standardowa metalowa obudowa | |
| Wymagania środowiskowe | temperatura robocza | -10 ℃ ~ 60 ℃ |
| Temperatura przechowywania | -40 ℃ ~ 80 ℃ | |
| Wilgotność względna | 5% ~ 95%, bez kondensacji | |
| Zasilacz (standardowy) | 220 V / AC, 50 Hz;-48 V / DC (opcjonalnie) | |
| Bezpieczeństwo i EMC | Zgodny ze standardami FCC, UL, CE, TUV, CSA | |
| Pobór energii | <5W | |
Ilustracja ochrony 1: 1
Funkcje funkcjonalne
Wskaźnik świetlny pokazuje stan linii optycznej w porcie
Moc progową przełączania i moc progową alarmu można ustawić za pomocą ekranu LCD lub funkcji zarządzania siecią
Główne urządzenia w miejscu odbioru mają trzy tryby przełączania: automatyczny, wymuszony ręczny i zdalny
Czas automatycznego przełączania jest krótszy niż 40 ms
Podwójny zasilacz nadmiarowy z możliwością podłączenia podczas pracy
Ze zdalnym zarządzaniem siecią CLI
Parametr techniczny
| Parametr systemu | Indeks techniczny | |
| Kalibracja długości fali | 1310nm i 1550nm | |
| Strata wtrąceniowa po stronie nadawczej | <1,5 dB | |
| Utrata wtrąceniowa po stronie odbiorczej | <1,5 dB | |
| Utrata zwrotu | ≥ 45dB | |
| Ingerencja | > 55dB | |
| Strata polaryzacji | <0,1 dB | |
| Wykrywanie zakresu mocy optycznej | -50 ~ 20 dBm | |
| Czas przełączania | <40 ms | |
| Automatyczne przełączanie mocy progowej | -30dBm | |
| Tryb przełączania | Automatyczny, wymuszony Ręczny, zdalny | |
| Optyczny port dostępu wejścia / wyjścia | SC / APC, SC / PC, FC / APC, FC / PC | |
| Port dostępu do zarządzania siecią | RJ45, RS232 | |
| Tryb zarządzania siecią | CLI | |
| Wymiar produktu | 19-calowa standardowa metalowa obudowa | |
| Wymagania środowiskowe | temperatura robocza | -10 ℃ ~ 60 ℃ |
| Temperatura przechowywania | -40 ℃ ~ 80 ℃ | |
| Wilgotność względna | 5% ~ 95% bez kondensacji | |
| Zasilacz (standardowy) | 220 V / AC, 50 Hz ； -48 V / DC (opcjonalnie) | |
| Bezpieczeństwo i EMC | Zgodny ze standardami FCC, UL, CE, TUV, CSA | |
| Pobór energii | <5W | |
