Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Gruby WDM | Nr kanału: | 18 kanałów |
|---|---|---|---|
| Długość fali: | 1270 ~ 1610 | Rodzaj linii: | Demux |
| Złącze: | COM-SC / UPC, OTH: LC / PC | Podanie: | Dark Fibre Networks |
| High Light: | Moduł rozdzielacza 1x18 CWDM,komponenty światłowodowe CWDM,18-kanałowy zgrubny WDM |
||
1x18 CWDM Pasywny moduł multipleksera Elementy światłowodowe
GEZHI 1x18 CWDM Pasywny wielokrotny oparty na technologii dielektrycznego filtra cienkowarstwowego, który został zaprojektowany do integracji w tanich sieciach dostępowych i metropolitalnych.Jego opakowanie zawiera 120 * 80 * 18 mm pudełko ABS z luźną rurką 900um, 1 metr, złącze COM-SC / UPC, inne wyjście ze złączem LC / UPC.Pasywne komponenty światłowodowe 1x18 CWDM to optyczny multiplekser, który może multipleksować do 18 źródeł CWDM na jednym włóknie światłowodowym przy zaledwie 3,5 dB straty wtrąceniowej łącza.Moduł pasywnego multipleksera GEZHI 1x18 CWDM (komponenty światłowodowe) ma wysoką izolację kanałów i dlatego może być stosowany w systemie dwukierunkowym.Moduł może być używany jako multiplekser lub demultiplekser i wykorzystuje pojedyncze gniazdo w ramce lub może być używany samodzielnie w N-boxie.
cechy
Może być używany jako multiplekser lub de-multiplekser
Może być używany samodzielnie w N-boxie
Utrata wtrącenia łącza 3,5 dB
18 kanałów na włókno
Dwukierunkowy
Aplikacje
Optyczne sieci wideo
Produkcja eventowa
WcześniejszeSieci CWDM
Ciemne sieci światłowodowe
Sieci transmisji
Specyfikacja
|
Parametr |
Jednostka |
1x18 pasywny multiplekser CWDM | ||
| Mux | Demux | |||
| Długość fali kanału | nm |
1270 ~ 1610 nm |
||
|
Środkowa długość fali |
nm | ± 0,5 | ||
| Odstępy między kanałami | nm | 20 | ||
|
Kanał Passband |
nm | > 14 | ||
| Maksymalna strata wtrąceniowa | dB | <5.5 lub<3,5 z pomijaniem | <5,5 lub <3,5 z pomijaniem | |
| Kanał Ripple | dB | 0.3 | ||
|
Izolacja |
Sąsiadujący | dB | > 30 | |
| Nie sąsiadujące | dB | > 40 | ||
|
Temperatura utraty bezwładności |
dB / ℃ |
<0,005 |
||
|
Temperatura długości fali |
nm / ℃ |
<0,002 | ||
|
Zależne od polaryzacji |
dB | <0,1 | ||
|
Tryb polaryzacji |
dB | <0,1 | ||
| Kierunkowość | dB | > 50 | ||
| Utrata zwrotu | dB | > 45 | ||
| Obsługa maksymalnej mocy | mW | 300 | ||
| Temperatura działania | ℃ | -5 ~ + 75 | ||
| Temperatura przechowywania | ℃ | -40 ~ 85 | ||
| Wymiar paczki | mm | L120x80x18 | ||
Uwaga: 1. Dostosowywanie jest dostępne.
2. Specyfikowany ze złączem
Filtruj kaskadowo
Informacje dotyczące zamawiania
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Liczba kanałów | Typ modułu | Rodzaj kabla | Długość włókna | Złącze wejściowe |
Wynik złącze |
|||||||
| CWDM | 01 = 1 kanał 02 = 2 kanały 03 = 3 kanały 04 = 4 kanały ...... 16 = 16Channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = LGX Box 3 = 19 ″ 1U rack X = inne |
00 = brak 09 = 900um Luźna rurka 20 = 2,0 mm 30 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 30 = 3,0 m 40 = 4,0 m 50 = 5,0 m ...... |
0 = brak LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = dostosowane |
0 = brak |

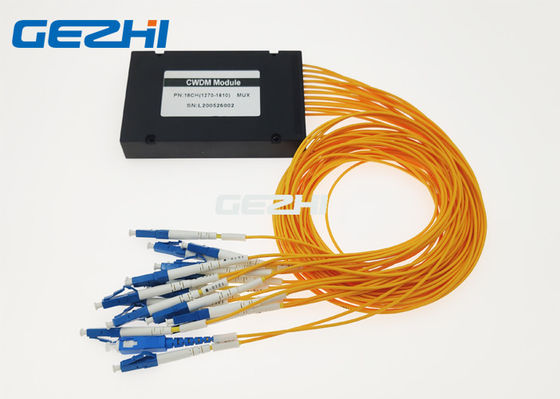

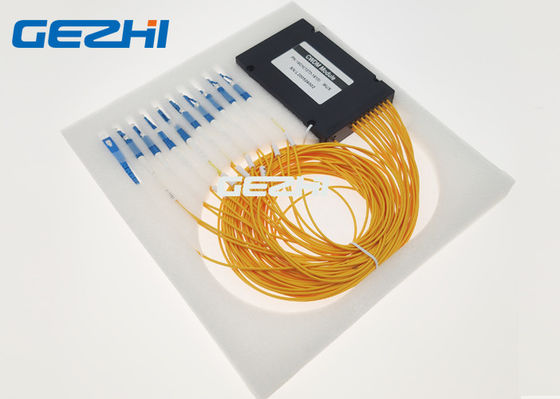

Pakiet modułu pasywnego multipleksera 1x18 CWDM

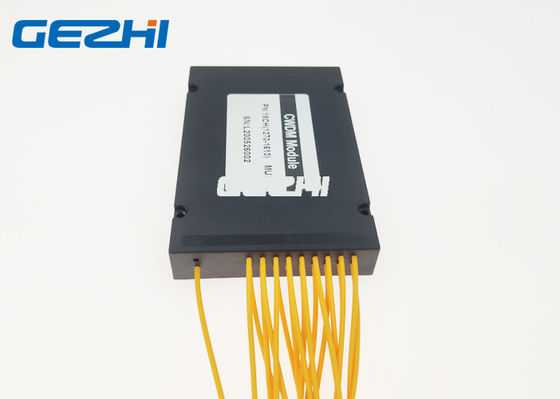

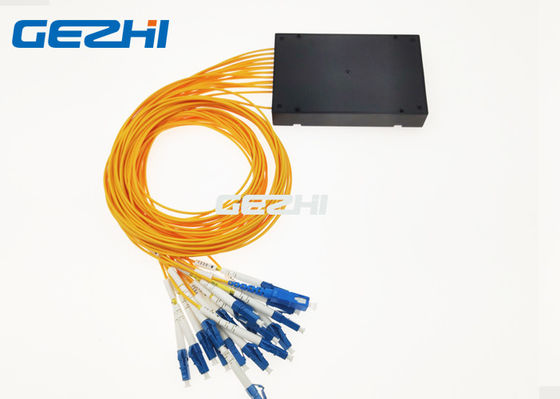

Moduł multipleksera pasywnego 1x18 CWDM
Komponenty światłowodowe CWDM
