Szybko przełączający przełącznik optyczny RS232 1x8

Pulpit 1 × 8 Przełącznik optyczny Sterowanie RS-232 Łatwa obsługa

Pulpit przełącznika optycznego 1 × 8 firmy GEZHI RS-232 to zastosowanie przełącznika optycznego do realizacji produktów do konwersji ścieżki optycznej.Wyposażenie każdej ścieżki świetlnej projektuje przycisk sterujący, może również sterować ścieżką światła za pomocą instrukcji RS-232, można szybko przełączać przycisk prostej ścieżki optycznej i ostatecznie osiągnąć 1 (wejście) * rdzeń N (wyjście) trasowanie światłowodu ściśle nie blokujące dwukierunkowe połączenie krzyżowe, odgrywa ważną rolę w zastosowaniach komunikacji optycznej.

W systemie transmisji światłowodowej sterowanie przełącznikiem optycznym Desktop 1 × 8 RS-232 służy do wielokanałowego monitorowania włókien, wyboru wielu źródeł światła / detektorów oraz ochrony ścieżki światłowodowej itp. Poza tym jest również stosowany w światłowodzie system testowy światłowodu i test jego komponentów, test kabla zewnętrznego i system monitorowania wielopunktowych czujników optycznych.

Cechy

Niskie straty wtrąceniowe, szybkie przełączanie
SerialNet, wysoka niezawodność, wysoka stabilność

Każdy kanał diody LED wyświetlają stan;
Każdy przycisk kanału kontroluje niezależnie
Przełącznik sterowania poleceniami portu szeregowego RS-232

Aplikacje

System monitorowania i konserwacji kabli

Zdalne monitorowanie sieci optycznej

FITL
Pomiar automatyczny

Specyfikacja

Parametry	Jednostka	Wskaźniki
Typ jednostki		FSW-1X8-TR
Zakres długości fali	Nm	1260~1650
Testuj długość fali	Nm	1310/1550nm
Utrata wtrąceniowa	dB	Typ.≤0,8 dB, maks. ≤ 1,5 dB
Powtarzalność	dB	≤ 0,02
Utrata zwrotu	dB	≥ 55
Przesłuch	dB	≥ 70
WDL	dB	≤ 0,25
PDL	dB	≤ 0,05
Moc optyczna	mW	≤ 500
Czas przełączania	SM	≤12 ms (sąsiedni kanał)
Typ włókna	hmm	9/125
Złącze		FC/APC
Tryb sterowania		Klucz lub RS-232
Roboczy zasilacz (Typ wtyczki)	V	AC:100～ 240 (50/60Hz)
Pobór energii	W	10
temperatura robocza	℃	-10～ +60
Rozmiar	mm	(szer.)245mm x (gł.)230mm x (wys.)95mm



Szybkie przełączanie Pulpit 1 × 8 Przełącznik optyczny Sterowanie RS-232

Panel wyjaśnić:

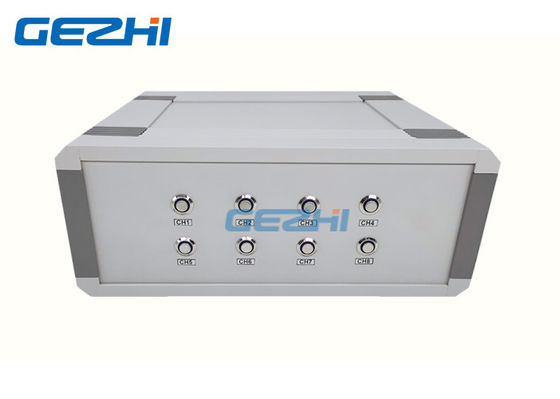

Przód Płyta

◆ 1~8: Przycisk przełączania ścieżki światła i kontrolki.

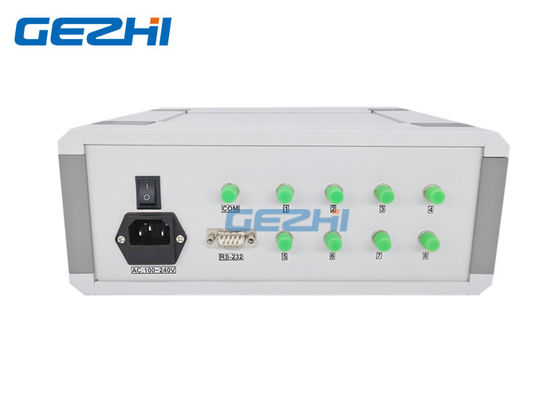

Panel tylny

◆AC:100~240V: interfejs zasilania

◆ ON/OFF: włączanie i wyłączanie

◆ COM: wspólny terminal interfejsu światłowodowego

◆ 1 ~ 8: każdy kanał interfejsu światłowodowego

◆ RS-232: interfejs komunikacyjny portu szeregowego
