Szczegóły Produktu:
Zapłata:
|
| produkt: | Przełącznik optyczny 1x4T | Długość fali: | 1260 ~ 1620 nm lub 850 nm |
|---|---|---|---|
| Typ kontroli: | Nieblokujący lub zatrzaskowy | Zasilacz: | 5 V lub 3 V. |
| Złącze: | FC / APC lub inne | Aplikacje: | Badania i rozwój w laboratorium |
| High Light: | Przełączniki optyczne 1620nm,przełączniki światłowodowe 1x4T,przełącznik optyczno-mechaniczny 1550nm |
||

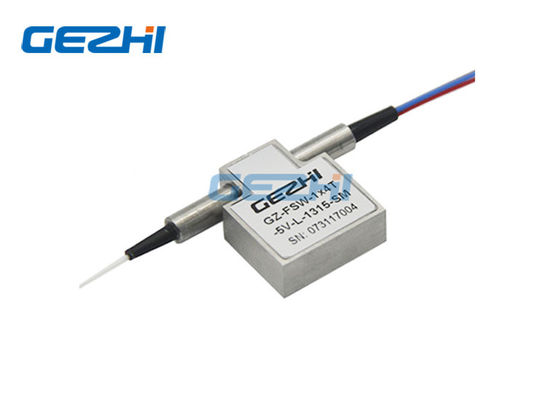

FSW-1x4T Mini optyczno-mechaniczne przełączniki optyczne Dwukierunkowe
Miniaturowe opto-machaniczne przełączniki optyczne serii GEZHI FSW-1x4T Dwukierunkowe połączenie kanałów optycznych poprzez kierowanie lub blokowanie przychodzącego sygnału optycznego do światłowodu wyjściowego.Osiąga się to za pomocą oczekującej na opatentowanie konfiguracji opto-mechanicznej i aktywuje się za pomocą elektrycznego sygnału sterującego.Wersja zatrzaskowa zachowuje wybraną ścieżkę optyczną po usunięciu sygnału napędu, podczas gdy wersje niezatrzaskowe domyślnie ustawiają się w stanie otwartym lub zamkniętym po odłączeniu zasilania.Miniaturowe optyczno-mechaniczne przełączniki dwukierunkowe FSW-1x4T mają zintegrowane elektryczne czujniki położenia.Nowa, zaawansowana konstrukcja oparta na materiałach znacznie zmniejsza czułość pozycji ruchomej części, oferując niespotykaną dotąd wysoką stabilność i niezrównane niskie koszty.
|
cechy |
Aplikacje |
|
|
Specyfikacja
| Przełącznik typu 1 x 4 T. | Jednostka | Typowy |
| Operacja Wavelength | nm | 850nm lub 1310/1490 / 1550nm |
| Utrata wtrąceniowa 1 | dB | <0,8 |
| Strata zależna od długości fali | dB | <0,2 |
| Strata zależna od polaryzacji | dB | <0,2 |
| Utrata zwrotu | dB | SM:> 55 MM:> 40 |
| Cross Talk | dB | SM:> 55 MM:> 40 |
| Czas przełączania | SM | Typowo: 4 Maks .: 10 |
| Powtarzalność | dB | <± 0,02 |
| Trwałość | Cykle | > 10 milionów |
| Typ przełączania | Z zatrzaskiem / bez zatrzasku | |
| Obsługa mocy optycznej | mW | <500mW |
| Napięcie robocze | VDC | 3 V lub 5 V. |
| temperatura robocza | ℃ | -5 ~ + 70 |
| Temperatura przechowywania | ℃ | -40 ~ + 85 |
| Typ włókna | / | Światłowód SM / MM |
| Wymiar paczki | mm | 27 dł. X 23 szer. X 8,2 wys |
Uwaga: 1. Dostosowywanie jest dostępne.
2. Określony bez złącza i dodać dodatkowe tłumienie 0,2 dB na złącze.
|
Rodzaj |
Stan |
Droga optyczna |

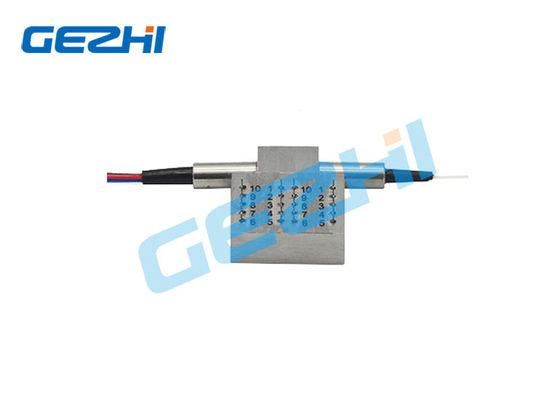

Napęd elektryczny | Czujnik stanu | ||||||||||||||
| Przekaźnik 1 (styk) | Przekaźnik 2 (styk) | Przekaźnik 1 (styk) | Przekaźnik 2 (styk) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | ZA | COM-P1 czarny | - | - | GND | V + | V + | GND | - | - | blisko | otwarty | otwarty | blisko | otwarty | blisko | clsoe | otwarty |
|
Zatrzask |
b | COM-P2 czerwony | V + | GND | - | - | - | - | GND | V + | otwarty | blisko | blisko | otwarty | blisko | otwarty | otwarty | blisko |
| do | COM-P3 niebieski | - | - | GND | V + | - | - | GND | V + | blisko | otwarty | otwarty | blisko | blisko | otwarty | otwarty | blisko | |
| re | COM-P4 biały | V + | GND | - | - | V + | GND | - | - | otwarty | blisko | blisko | otwarty | otwarty | blisko | blisko | otwarty | |
|
Bez zatrzasku |
ZA | COM-P1 czarny | - | - | - | - | V + | - | - | GND | blisko | otwarty | otwarty | blisko | otwarty | blisko | blisko | otwarty |
| b | COM-P2 czerwony | V + | - | - | GND | - | - | - | - | otwarty | blisko | blisko | otwarty | blisko | otwarty | otwarty | blisko | |
| do | COM-P3 niebieski | - | - | - | - | - | - | - | - | blisko | otwarty | otwarty | blisko | blisko | otwarty | otwarty | blisko | |
| re | COM-P4 biały | V + | - | - | GND | V + | - | - | GND | otwarty | blisko | blisko | otwarty | otwarty | blisko | blisko | otwarty | |
Informacje dotyczące zamawiania
GZ-FSW-1x4T-x-xx-xx-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Tryb | Długość fali | Typ napięcia | Model sterowania | Średnica włókna | Długość włókna | Złącze |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62,5 / 125 |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm 760 = 760 nm 1742 = 1742 nm X = inne |
3 = 3V 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
25 = 250um 90 = 900um |
05 = 0,5 m 10 = 1,0 m X = inne |
0 = brak 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / szt 8 = LC / APC X = inne |
Droga optyczna
Wymiar
