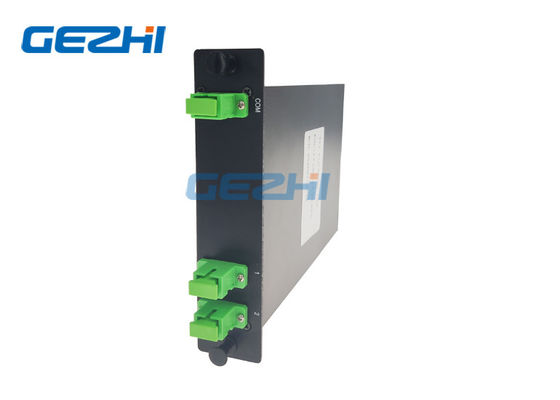

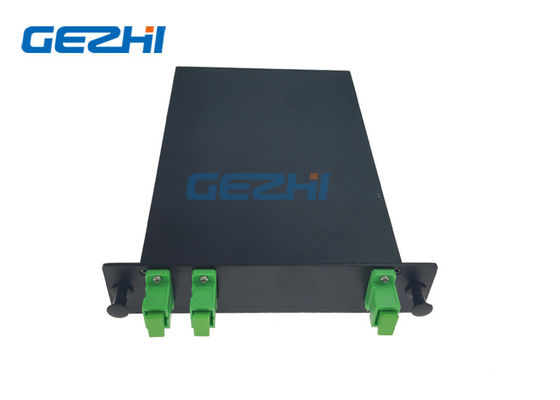

1550NM CWDM Band Splitter Combiner Filtr optyczny WDM

1550NM CWDM Band Splitter Combiner Filtr optyczny WDM
1550NM CWDM Band Splitter Combiner Filtr optyczny WDM 1550NM CWDM Band Splitter Combiner Filtr optyczny WDM

Duży Obraz :  1550NM CWDM Band Splitter Combiner Filtr optyczny WDM

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: GEZHI or OEM
Orzecznictwo: CE RoHS,ISO9001
Numer modelu: FWDM
Zapłata:
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Papierowe pudełko
Czas dostawy: 5-8 dni roboczych
Zasady płatności: T / T, Western Union
Możliwość Supply: 100000 kanałów na miesiąc
Szczegółowy opis produktu
Nazwa produktu: Łącznik WDM Długość fali: 1310/1550
Port: 3port Pakiet: Kaseta LGX
Złącze: SC / APC Podanie: System WDM
High Light:

1550NM optyczny WDM

,

1310NM Combiner WDM

,

3 portowy moduł WDM



Moduł rozgałęźnika / łącznika optycznego WDM 1310/1550 CWDM



GEZHI oferuje rozdzielacz / łącznik pasmowy 1310/1550 CWDM, który wykorzystuje wysokowydajne cienkowarstwowe filtry interferencyjne, aby zapewnić wyjątkową wydajność pasma.Moduł rozgałęźnika / łącznika optycznego WDM 1310/1550 CWDM jest dwukierunkowym komponentem zoptymalizowanym do dzielenia lub łączenia tradycyjnego sygnału 1310 nm z ośmioma kanałami CWDM w pasmach SCL 1550 nm.Ten produkt zapewnia minimalne straty wtrąceniowe i wysoką izolację.Zapewnia również stabilną i niezawodną pracę w szerokim zakresie temperatur.



cechy

Aplikacje

  • Szerokie pasmo
  • Wysoka izolacja
  • Niskie straty wtrąceniowe
  • Dwukierunkowy
  • Wysoka niezawodność i izolacja kanałów
  • CATV
  • Przetworniki i lasery światłowodowe
  • Monitorowanie linii
  • FTTX
  • System WDM



Specyfikacja

Parametr Jednostka Wartości
Zakres długości fal transmisji nm 1260 ~ 1360 (lub 1460 ~ 1620)
Odbicie zakresu długości fal nm 1460 ~ 1620 (lub 1260 ~ 1360)
Maks.Strata wtrąceniowa Przenoszenie dB 0.8
Odzwierciedlić dB 0.8
Min.Izolacja Przenoszenie dB 30
Odzwierciedlić dB 12
Maks.PDL dB 0.10
Min.Płaskość kanału dB 0.3
Min.Utrata zwrotu dB 50
Maks.Obsługa mocy (CW) mW 300
Maks.Obciążenie rozciągające (N) N ≤5
Typ włókna - SMF-28e
temperatura robocza Od -5 do +70
Temperatura przechowywania -40 do +85
Pakiet mm Kaseta LGX



Urządzenia filtrujące multipleksujące z podziałem długości fali (WDM) oparte na filtrze



Informacje dotyczące zamawiania:

ZA b do re mi
Długość fali Typ rury Długość włókna
(Dołącz złącze)
Złącze Wymiar

T13R15 = T1310 R1550

T15R13 / 13 = T1550 R1310

X = inne

25 = 250um

90 = 900um 20: 2000um

30 = 3000um

X = inne

05 = 0,5 m ± 0,05 m

10 = 1,0 m ± 0,05 m

15 = 1,5 m ± 0,05 m

X = inne

00 = brak

FP = FC / PC

FA = FC / APC

SP = SC / PC

SA = SC / APC

STP = ST / PC

STA = ST / APC

LP = LC / PC

LA = LC / APC

X = inne

5534 = Φ5,5 × 34 mm

4225 = Φ4,2 × 25 mm

9021 = 90 × 20 × 10 mm

LGX = kaseta LGX

X = dostosowane





Rozwiązania oparte na filtrowaniu sieci WDM
System filtru WDM wykorzystuje multiplekser w nadajniku do łączenia kilku długości fal razem, z których każda przenosi inny sygnał z szybkością transmisji do 10G i demultiplekser w odbiorniku, aby je rozdzielić.

1550NM CWDM Band Splitter Combiner Filtr optyczny WDM 0
