Nazwa produktu: | 8CH-OADM-C-WE-S-1RU | Długość fali: | 1470 nm do 1610 nm |
---|---|---|---|
Rodzaj linii: | Single Fibre Dual-Side W / E | Złącze: | Adapter LC / UPC |
Pakiet: | 19 "1RU | Podanie: | Dodaj / usuń kanał |
High Light: | 8-kanałowy OADM CWDM,moduł 1610nm OADM,optyczny multiplekser dodawania kropli CWDM |

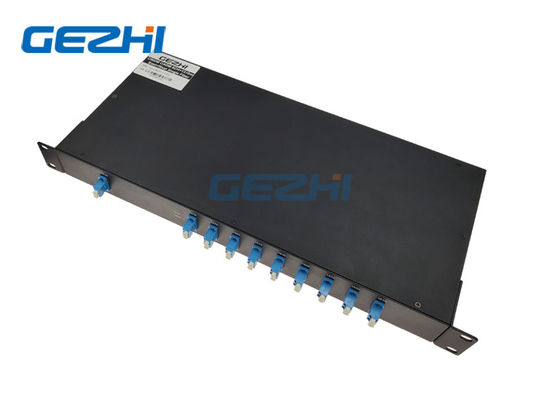

Add / Drop Mux Coarse Wavelength Division Multiplexing (CWDM)
8 kanałów z pojedynczym łączem światłowodowym West i East
CWDM OADM firmy GEZHI oparte na TFF są przeznaczone do systemów opartych na statyce i ROADM.Multipleksowanie typu Add / Drop Mux Coarse Wavelength Division Multiplexing (CWDM) to optyczne multipleksery z podziałem na przebieg fali (CWDM).Funkcja Add / Drop Mux Coarse Wavelength Division Multiplexing (CWDM) dodaje (multipleksuje) i upuszcza (demultipleksuje) wybrane kanały lub długości fal w obu kierunkach wspólnego łącza światłowodowego CWDM.Korzystając z tych modułów GEZHI, projektanci sieci mogą dodawać nowe punkty dostępu w dowolnym miejscu sieci CWDM, bez wpływu na pozostałe kanały przechodzące przez sieć.Punkty dostępowe można dodawać do sieci liniowych, magistralowych i pierścieniowych, w których dwukierunkowy pierścień zapewnia redundantną, chronioną architekturę.
cechy | Aplikacje |
|
|
Specyfikacja
Parametr |
Jednostka |
Dodaj / upuść CWDM West i East | ||
Dodaj | Upuszczać | |||
Długość fali kanału | nm |
1470 ~ 1610 nm |
||
Środkowa długość fali Precyzja |
nm | <14 | ||
Kanał Passband |
nm | 0,8 (100 GHz) | ||
Strata wtrąceniowa | dB | <2,5 | <2,5 | |
Kanał Ripple | dB | 0.5 | ||
Izolacja | Sąsiadujący | dB | > 30 | |
Nie sąsiadujące | dB | > 40 | ||
Temperatura utraty bezwładności Wrażliwość |
dB / ℃ | <0,005 | ||
Temperatura długości fali Przeniesienie |
nm / ℃ |
<0,002 | ||
Zależne od polaryzacji Utrata |
dB | <0,15 | ||
Tryb polaryzacji Dyspersja |
dB | <0,1 | ||
Kierunkowość | dB | > 50 | ||
Utrata zwrotu | dB | > 45 | ||
Obsługa maksymalnej mocy | mW | 300 | ||
Temperatura działania | ℃ | -20 ~ + 70 | ||
Temperatura przechowywania | ℃ | -40 ~ 85 | ||
Wymiar paczki | mm | Obudowa 19 "1U do montażu w szafie serwerowej |
Add / Drop Mux Coarse Wavelength Division Multiplexing (CWDM) Filtr kaskadowy
Moduł dodawania i upuszczania OADM z pojedynczym włóknem CWDM
8 kanałów Add / Drop Mux Coarse Wavelength Division Multiplexing (CWDM) dla WSCHODU i ZACHODU do transmisji danych przez pojedyncze włókna.
8-kanałowy CWDM OADM West East Single Fibremoutable
Dodaj / upuść pojedyncze włókno CWDM West i East
