Nazwa produktu: | Moduł przełącznika optycznego 2x2A | Długość fali: | 1260 ~ 1650 nm |
---|---|---|---|
Typ kontroli: | Nieblokujący lub zatrzaskowy | Zasilacz: | 5v |
Złącze: | SC / UPC lub inne | moc: | ≤500mW |
High Light: | Moduł mechanicznego przełącznika optycznego 2x2,moduł mechanicznego przełącznika optycznego 500 mW,kabel światłowodowy Ethernet 1650 nm |
Mechaniczny optyczny moduł przełączający 2x2 Cross / Bar
Przełącznik optyczny 2x2 firmy GEZHI Photonics Co., Ltd jest przełącznikiem poprzecznym.Ma dwa porty (2x2).Przełącznik jednocześnie zmienia połączenie optycznych portów sygnałowych między stanem krzyża i pręta.To urządzenie ma szerokie zastosowanie w konfigurowalnych OADM, optycznych sieciach miejskich lub w sprzęcie testującym / monitorującym.
Dostępne są przełączniki optyczne 2x2 Cross / Bar ze światłowodami jednomodowymi (9/125 mikronów) lub wielomodowymi.Dostępne są typy zatrzaskowe lub niezatrzaskowe.Ten przełącznik ma niskie straty wtrąceniowe, wysoką izolację kanałów, szeroki zakres długości fal.
cechy
Aplikacje
Specyfikacja
Parametry
|
GZ-FSW-2 × 2ZA | ||
Zakres długości fali | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
Długość robocza | nm | 850/1300 | 1310/1490/1550/1625/1650 |
Strata wtrąceniowa | dB | Typ: 0,8 Maks .: 1,2 | Typ: 0,7 Maks .: 1,0 |
Utrata zwrotu | dB | MM≥30 SM≥50 | |
Crosstalk | dB | MM≥35 SM≥55 | |
PDL | dB | ≤0,05 | |
WDL | dB | ≤0,25 | |
TDL | dB | ≤0,25 | |
Powtarzalność | dB | ≤ ± 0,02 | |
Zasilacz | v | 3.0 lub 5.0 | |
Dożywotni | czasy | ≥107 | |
Czas przełączania | SM | ≤8 | |
Moc transmisji | mW | ≤500 | |
temperatura robocza | ℃ | -20 ~ + 70 | |
Temperatura przechowywania | ℃ | -40 ~ + 85 | |
Wymiar | mm | (Dł.) 55,0 × (szer.) 30,0 × (wys.) 12,8 można dostosować. |
Droga optyczna
Szczegóły zamówienia
GZ-FSW-2 × 2A-X-xx-xxx-xx-xx
Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
S = SM M = MM |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3 V. 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = inne |
1 = 1m 2 = 1,5 m X = inne |
0 = brak X = inne |

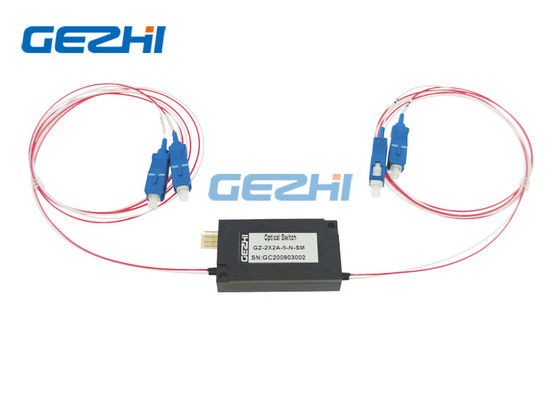

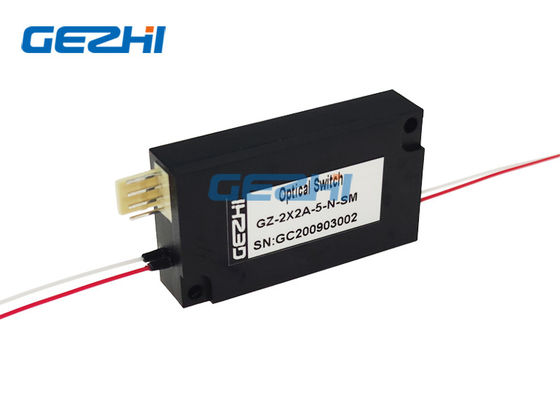

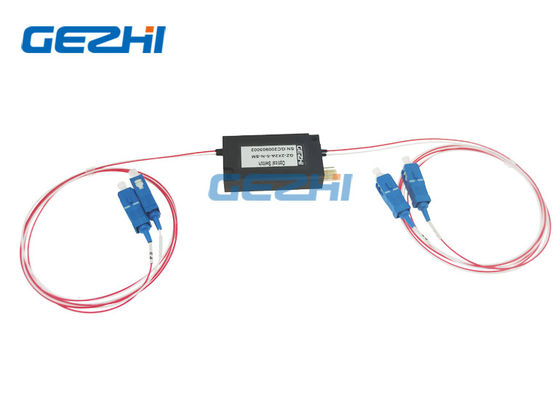

Przełączniki optyczne 2x2 Cross / Bar Obraz modułu
