Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | System OBP | Długość fali: | 1310 i 1550 nm |
|---|---|---|---|
| Interfejs sieciowy: | RJ45 / RS-232 (lub RS-485) | Złącze: | SC / PC |
| Zakres mocy optycznej: | -50 ～ +23 dBm | rozmiar: | 19 "1U |
| High Light: | Przełącznik zabezpieczający obejście optyczne ADM,przełącznik zabezpieczający obejścia optycznego 1550 nm,przełącznik zabezpieczający światłowód 5 W. |
||

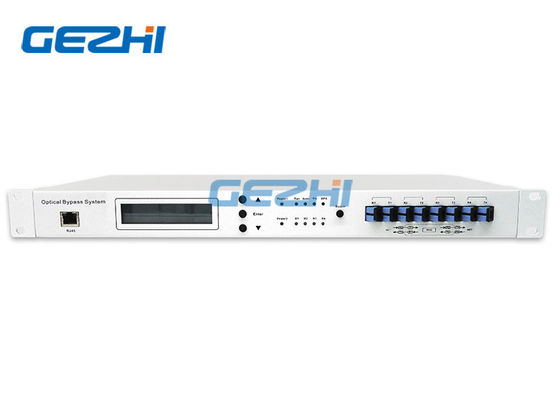

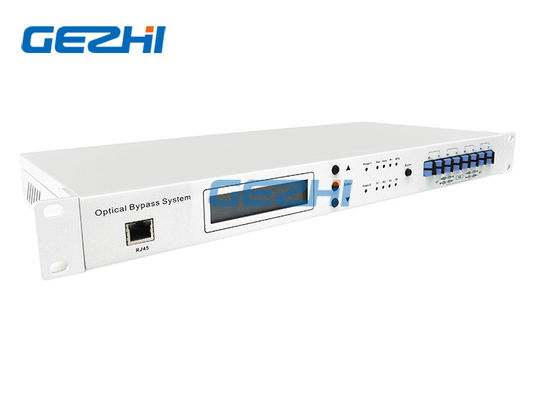

Optyczny przełącznik zabezpieczenia obejścia w ochronie światłowodu dla modułu ADM
W niektórych topologiach sieci awaria sprzętu sieciowego lub przerwy w dostawie prądu mogą mieć wpływ nie tylko na ruch kończący się w tych węzłach, ale także na pozostałą część sieci.Najskuteczniejszym rozwiązaniem dla takich scenariuszy są systemy Bypass, które umożliwiają ruchowi omijanie uszkodzonych węzłów.
Optyczne zabezpieczenie obejścia to rodzaj inteligentnego systemu przełączników optycznych, który może ominąć węzeł błędu w optycznej sieci transmisyjnej, aby uniknąć przerw w komunikacji całej sieci.Może automatycznie przełączać się, gdy wykryje zanik zasilania węzła lub awarię sygnału.
Parametr techniczny
| Parametry | Jednostka | |
| Czas przełączania | SM | <30 |
| Standaryzacja długości fali | nm | 1310 i 1550 |
| Zakres mocy optycznej | dBm | -50 ～ +23 dBm |
| Dokładność mocy optycznej | ± 5 ％ | |
| Strata wtrąceniowa | dB | <1,5 |
| Crosstalk | dB | > 50 |
| Utrata zwrotu | dB | > 45 |
| Maksymalna tolerancja mocy | mw | 300 |
| Pobór energii | W. | <5 |
| Złącza optyczne | SC / PC | |
| Interfejs sieciowy | RJ45 / RS-232 (lub RS-485) | |
| temperatura robocza | ℃ | -10 ～ 55 |
| Temperatura przechowywania | ℃ | -20 ～ 70 |
| Zasilacz | DC: 36 ～ 72 V. | |
| AC: 85 ～ 264 V. | ||
| Walizka | 19 '1U |
cechy
Niezależnie od szybkości transmisji danych, formatu i długości fali.
Wysoce konfigurowalny, aby pasował do aplikacji sieciowych.
Prosta instalacja typu plug-and-play.
Wybierane przez użytkownika tryby przywracania i nieodwracania.
Zatrzaskowy przełącznik optyczny.
Dioda LED na panelu przednim i zdalny alarm.
Podanie
Ochrona światłowodów do transmisji ADM w dowolnym formacie danych.
Dedykowana optyczna ochrona pierścienia światłowodowego.
Optyczny wyłącznik obejściowy zapewnia tryb przełączania ręcznego i automatycznego.W trybie ręcznym system przełącza tor optyczny tylko na podstawie poleceń użytkownika.W trybie automatycznym system przełącza się na podstawie wykrytego poziomu mocy i ustawionego progu.W trybie automatycznym system można ustawić na tryb Revertive lub Non-Revertive.W trybie Revertive system przełącza się z powrotem na ścieżkę roboczą automatycznie po usunięciu stanu błędu.W trybie bez przywracania system nie przełącza się z powrotem.
Chociaż w sieciach liniowych potrzeba zabezpieczenia bypassu jest intuicyjna, inne topologie również mogą na tym skorzystać.Jest jeden przypadeksieci pierścieniowe, którego zdolność samoleczenia jest ograniczona do pojedynczej awarii.Sieć o topologii pierścieniowej może odzyskać sprawność po przecięciu pojedynczego włókna lub awarii pojedynczego węzła: ruch zakończony w uszkodzonym węźle jest tracony, ale reszta sieci nadal działa.W niektórych przypadkach, takich jak sieci metra, które są narażone na powodzie i przerwy w dostawie prądu, prawdopodobne jest wystąpienie wielu jednoczesnych awarii, a nieodłączna odporność pierścienia jest niewystarczająca.Użycie przełącznika obejściowego w każdym węźle zapewnia ochronę przed wieloma awariami, omijając wszystkie uszkodzone węzły, dzięki czemu nawet w sytuacji awarii wielu węzłów pierścień zachowuje swoje działanie samonaprawiające.Rysunek pokazuje, jak systemy obejściowe mogą chronić pierścień przed wieloma awariami.
