Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Filtr 1x5 WDM | Port: | 3 porty |
|---|---|---|---|
| Długość fali: | T1550nm R1310 i 1490nm | Pakiet: | Rura |
| Złącze: | SC / APC lub niestandardowe | Podanie: | Włókno do domu |
| High Light: | Filtr Triplex WDM,filtr transmisji 1550nm WDM,filtr 1x5 WDM |
||

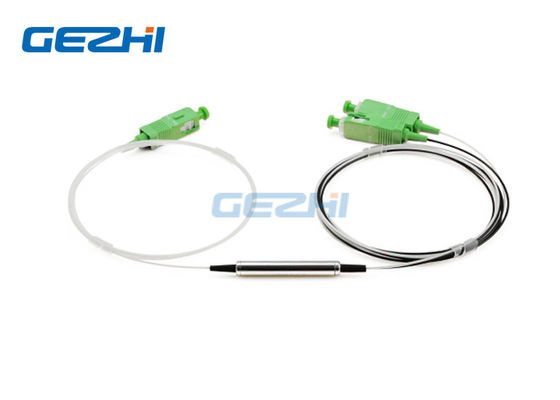

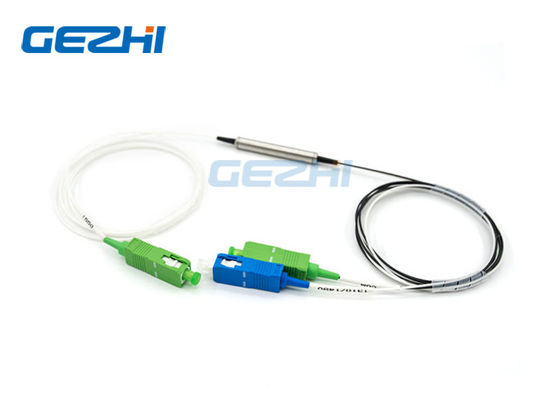

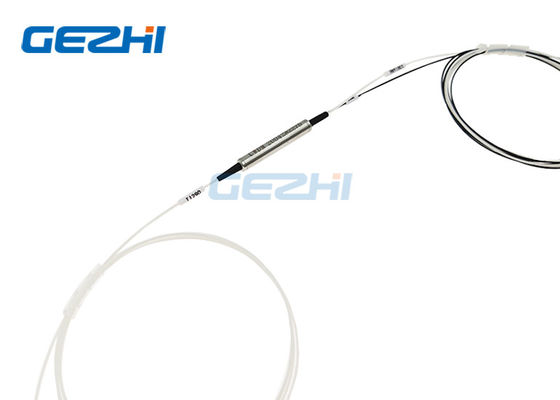

Wysoka izolacja> 50dB Filtr WDM Transmisja 1550nm, odbicie 1310 + 1490nm
Wysokoizolacyjny Triplex PON WDM oparty na technologii filtra cienkowarstwowego (TFF).są używane do dzielenia lub łączenia dwóch lub więcej długości fal, zwykle w systemach FTTH.To urządzenie słynie z wysokiej izolacji, takiej jak izolacja transmisji> 50dB i izolacja refelcyjna> 35dB.Oferują bardzo niskie tłumienie wtrąceniowe, niskie straty w zależności od polaryzacji i doskonałą stabilność środowiskową.
Możemy dostarczyć różne niestandardowe filtry długości fali WDM.
|
funkcje |
Aplikacje |
|
|
Specyfikacja
| Parametr | T1550nm R1310 i 1490nm WDM |
|---|---|
| Roboczy zakres długości fal (pasmo przepustowe) | T1528 ~ 1620nm |
| Roboczy zakres długości fal (pasmo odbicia) | 1260-1360 nm i 1480-1500 nm |
| Strata wtrąceniowa (pasmo przepustowe) | ≤ 0,8 dB |
| Utrata wtrąceniowa (pasmo odbicia) | ≤ 0,6 dB |
| Izolacja (pasmo przepustowe) | ≥ 50 dB |
| Izolacja (pasmo odbicia) | ≥ 35 dB |
| Marszczyć | ≤ 0,3 dB |
| Utrata zwrotu | ≥ 50 dB |
| Kierunkowość | ≥ 50 dB |
| Obsługa maksymalnej mocy | 300 mW |
| temperatura robocza | -5 ° C ~ + 70 ° C |
| Temperatura przechowywania | -40 ° C ~ + 85 ° C |
| Wymiary opakowania - 900 µm luźna tuba lub światłowód | 5,5 mm (Φ) x 38,0 mm (dł.) |
Uwaga 1: Wszystkie podane wartości są bez złączy.
Uwaga 2: Wyższe parametry wydajności dostępne na żądanie.

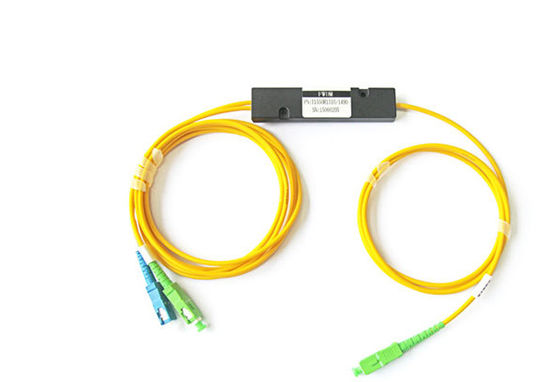

Filtr potrójny PON o wysokiej izolacji WDM
Informacje o zamawianiu:
| ZA | b | do | re | mi |
| Długość fali | Typ rury | Długość włókna (Dołącz złącze) |
Złącze | Wymiar |
|
HISOT15R13 / 14 = T1550 R1310 / 1490 Typ wysokiej izolacji |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = inne |
05 = 0,5 m ± 0,05 m 10 = 1,0 m ± 0,05 m 15 = 1,5 m ± 0,05 m X = inne |
00 = brak FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / szt LA = LC / APC X = inne |
5535 = Φ5,5 × 35 mm 5538 =Φ5,5 × 38 mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = dostosowane |
