Szczegóły Produktu:
Zapłata:
|
Złącze: | SC/APC | Długość fali: | 1310/1490/1550 nm |
---|---|---|---|
Aplikacja: | FTTH | Pakiet: | kaseta LGX |
Funkcja: | Niskie straty wtrąceniowe | Port: | 3 porty |
High Light: | Filtr kasetowy LGX WDM,filtr SC APC FTTH WDM,multiplekser światłowodowy 1550nm Wdm |
Specyfikacja
Parametry | Jednostka | Urządzenie FWDM | ||
Operacyjna długość fali T: długość fali transmisji R: długość fali odbicia 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | 1 | T1550 R1310/1490 | |
2 | T1490 R1310/1550 | |||
3 | T1310 R1490/1550 | |||
4 | T1550/1610 R1310/1490 | |||
5 | T1550/1625 R1310/1490 | |||
6 | T1625 R1310/1490/1550 | |||
7 | T1650 R1310/1490/1550 | |||
Utrata wtrąceniowa GPON FTTH WDM | dB | Transmisja: ≤ 0,6 | ||
Odbicie: ≤ 0,4 | ||||
Izolacja kanałów transmisyjnych | dB | ≥ 30 | ||
Izolacja kanału odbicia | dB | ≥ 17 | ||
PDLWDM w światłowodzie | dB | ≤ 0,1 | ||
Stabilność termiczna długości fali | nm/℃ | ≤ 0,003 | ||
Stabilność termiczna strat wtrąceniowych | dB/℃ | ≤ 0,005 | ||
Strata zwrotu | dB | ≥ 45 | ||
Moc optyczna | mW | ≤ 500 | ||
temperatura robocza | ℃ | -10 ~ +70 | ||
Temperatura przechowywania | ℃ | -40 ~ +85 | ||
Wilgotność względna | % | 5 ~ 95 | ||
Wymiar | mm | Φ5,5×34 | Φ4,2×25 | 90×20×10 |
Uwaga: 1. Personalizacja jest dostępna. 2. Określone bez złącza i dodaj dodatkowe tłumienie 0,2 dB na złącze. |
Funkcje i aplikacje
Cechy:
Niski PDL
Zgodny z RoHS
Niska strata wtrąceniowa
Ścieżka optyczna nie zawiera żywic epoksydowych
Aplikacje:
CATV
FTTH
GPON
systemem WDM
Przegląd produktów
Filtr kasetowy SC APC LGX FTTH WDM 1550nm Wdm Multiplekser światłowodowy
1310 1490 1550nm wdm w światłowodzie GPON FTTH WDM
GEZHI1310 1490 1550nm wdm w światłowodzie GPON FTTH WDMopiera się na technologii filtrów cienkowarstwowych.Urządzenie charakteryzuje się ścieżką optyczną bez żywic epoksydowych, niskimi stratami wtrąceniowymi, wysokim współczynnikiem ekstynkcji, wysoką niezawodnością i wysoką stabilnością.

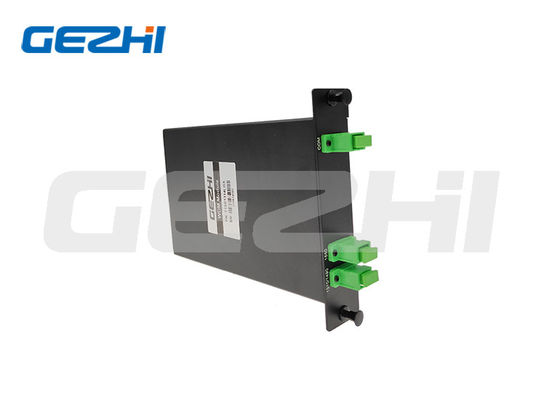

3 portowe urządzenie FWDM zapakowane w kasetę LGX ze złączem SC/APC.którego można używać w sieci CATV. Możemy wspierać niestandardowy projekt za pomocą kombinacji kilku jednostek w pudełku LGX.
|
|
Środowisko testowe
Warsztat bez pyłu |
100% testowanie przed wysyłką | Starzenie w wysokiej temperaturze i cykle w wysokiej i niskiej temperaturze |
