Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Przełącznik optyczny 1x4 | Typ kontroli: | Bez zatrzasku / zatrzasku |
|---|---|---|---|
| Długość fali: | 1310/1550/850 | Utrata zwrotu: | ≥ 50dB |
| Czas gwarancji: | 1 rok | Napięcie: | 5V lub 3V |
| High Light: | Przełączniki światłowodowe 900um,przełączniki światłowodowe MEMS 1x8,moduł przełącznika światłowodowego bez zatrzasku |
||

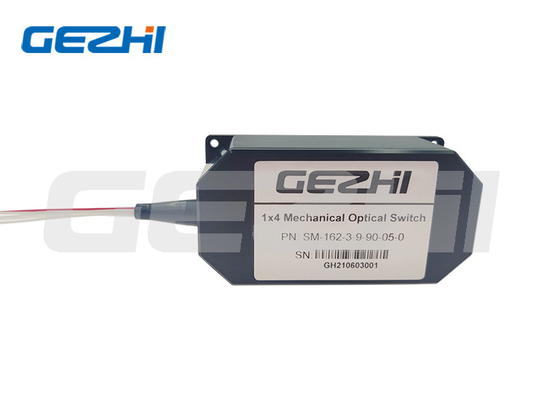

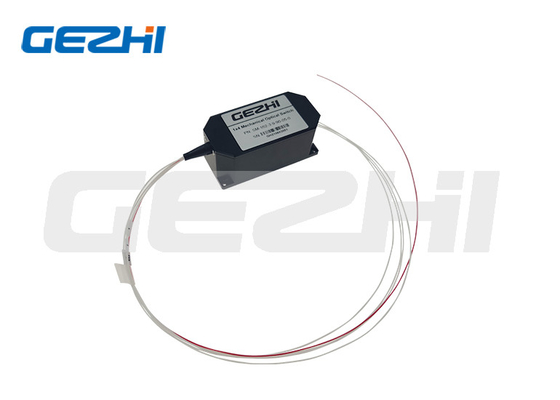

Przełączniki optyczne 1x4
Przełącznik optyczny jest rodzajem elementu funkcjonalnego, z możliwością przełączania toru optycznego.W systemie transmisji światłowodowej służy do wielokanałowego monitorowania światłowodów, wyboru wielu źródeł światła / detektorów oraz ochrony ścieżki światłowodowej itp. Poza tym jest również stosowany w systemie testowania światłowodów dla światłowodów i testów ich komponentów, na zewnątrz system testowania kabli i wielopunktowego monitoringu czujników optycznych.
|
Cechy Bezpieczne zatrzaskiwanie
Niezrównany niski koszt
Niskie zniekształcenia optyczne Bezepoksydowa ścieżka optyczna
Wysoka niezawodność
|
Aplikacje Blokowanie kanałów Konfigurowalne dodawanie/upuszczanie
Monitorowanie systemu
Oprzyrządowanie
|
Specyfikacja
| Parametry | Specyfikacje | Jednostka |
| Długość fali roboczej | 1260~1620(SM) | Nm |
| Utrata wtrąceniowa | ≤1,0 | dB |
| Strata zależna od długości fali | ≤0,25 | dB |
| Strata zależna od polaryzacji | ≤0,05 | dB |
| Strata zależna od temperatury | ≤0,20 | dB |
| Utrata zwrotu | SM≥50 | dB |
| Rozmowa krzyżowa | SM≥55 | dB |
| Czas przełączania | ≤8 | SM |
| Powtarzalność | ≤±0,02 | dB |
| Trwałość | ≥107 | czasy |
| Napięcie robocze | 3 lub 5 | V |
| Typ przełącznika | Bez zatrzasku / zatrzasku | |
| temperatura robocza | －20~＋70 | ℃ |
| Temperatura przechowywania | －40~＋85 | ℃ |
| Moc optyczna | ≤500 | mW |
| Wymiar | 27,0 L × 12,5 W × 8,4 H | mm |
Szpilki
Przełącznik optyczny 1x4 Trasa optyczna
Informacje o zamawianiu przełącznika optycznego 1x4
GZ-1x4-1550nm
Szczegóły zamówienia
| Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Inne |
3=3V 5=5V |
L = Zatrzask N=Bez zatrzasku |
5=50/125 6=62,5/125 9=9/125 X=Inne |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Inne |
1=1m 2=1,5m X=Inne |
0=brak X=Inne |
Rysunek techniczny
