Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | Optyczny multiplekser i demultiplekser | Długość fali: | 1470nm - 1610nm |
---|---|---|---|
Numer kanału: | osiem kanałów | Typ linii: | Jedno lub dwa włókno |
Złącze: | LC/UPC | Podanie: | Aplikacja komórkowa |
High Light: | 500mw optyczny multiplekser Demux,1610nm optyczny multiplekser Demux,komórkowy CWDM Mux Demux |

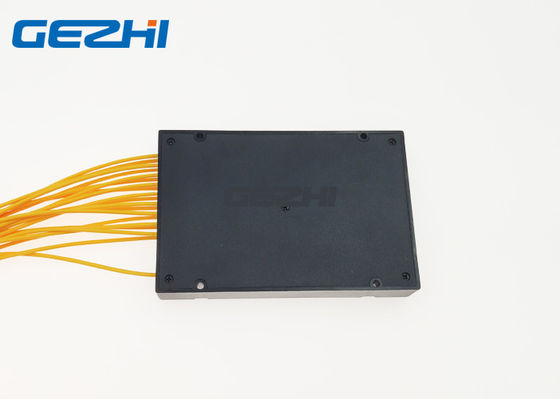

Ośmiokanałowe moduły multipleksera optycznego i demultipleksera CWDM
Optyka pasywna CWDM jest zaprojektowana do multipleksowania 8 długości fal optycznych siatki CWDM ITU, z indywidualnymi długościami fal w zakresie
od 1470 do 1610 nm i odstępy między kanałami 20 nm.Posiadają również port ekspresowy EXP do przyszłego wdrożenia filtrów optycznych w celu uwzględnienia dodania długości fal DWDM ITU.
Te moduły CWDM są dostępne w pakietach Single mux/demux i Dual mux/demux, aby ułatwić wdrażanie pojedynczego i podwójnego światłowodu.
Cechy
-Niska strata wtrąceniowa
-Szerokie pasmo przepustowe
-Wysoka izolacja kanałów
- Dobra jednorodność i niskie straty wtrąceniowe
- Niskie straty zależne od polaryzacji
- Doskonała stabilność środowiskowa
- Wysoka niezawodność i stabilność
Aplikacje
Sieć WDM
Monitorowanie linii
Wzmacniacz światłowodowy
Dostęp do sieci
Telekomunikacja
Ośmiokanałowe moduły optycznego multipleksera i demultipleksera CWDM
Specyfikacja
Parametr | 8-kanałowy multiplekser lub demultiplekser | |
Środkowa długość fali (nm) | ITU, ITU+1 | |
Pasmo przenoszenia (nm) | ITU±6,5 | |
Robocza długość fali (nm) | 1470~1610nm + UPG | |
Przestrzeń kanałowa (nm) | 20 | |
Rodzaj włókna | SMF-28e lub określony przez klienta | |
IL (dB) | <2,5dB | |
Izolacja (dB) | sąsiedni kanał | 30 |
Nieprzylegający kanał | 45 | |
PDL (dB) | 0,2 | |
PMD (ps) | 0,1 | |
Strata odbiciowa (dB) | 45 | |
Kierunkowość (dB) | 50 | |
Maksymalna moc optyczna (mw) | 500 | |
Temperatura pracy (℃) | -20~+70 | |
Temperatura przechowywania (℃) | -40 ~ 85 | |
Złącze | LC/UPC | |
Opakowanie BOX (mm) | Skrzynka ABS 100x80x10 |
Uwaga: 1. Personalizacja jest dostępna.
2. Specyfikacja może ulec zmianie bez powiadomienia.
Ośmiokanałowe moduły optycznego multipleksera i demultipleksera CWDM
Filtruj kaskadowo
Ośmiokanałowe moduły optycznego multipleksera i demultipleksera CWDM
Rozwiązanie
Zalety ZCWDM Mux Demultiplekser
1. Przyjąć stal nierdzewną o wysokiej wytrzymałości, przejść test mgły solnej
2. Rdzeń ferruli jest mniejszy niż 0,2um
3. Zastosuj 100% nowy surowiec, zgodność z ROHS
4. Niskie straty wtrąceniowe
5. Kompaktowa konstrukcja o niskim PDL
6. Dobra jednolitość między kanałami
7. Szeroka długość fali roboczej: od 1260nm do 1650nm
8. Szeroka temperatura robocza: od -40 ℃ do 85 ℃
