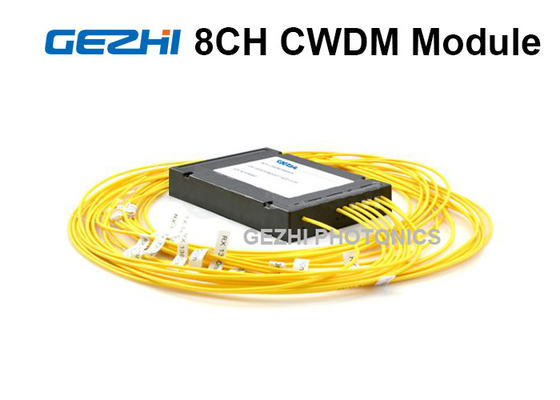

8-kanałowy moduł Simplex Fibre CWDM 1270 - 1610nm do wzmacniacza światłowodowego

Simplex CWDM MUX

Multiplekser GEZHI (MUX) współpracuje z demultiplekserem (DEMUX) po drugiej stronie w celu jednokierunkowej transmisji danych przez jedno włókno.



Moduł GEZHI Photonics 8CH CWDM Mux/Demux to technologia pasywna, która umożliwia przesyłanie dowolnego protokołu przez łącze, o ile ma on określoną długość fali (tj.Pozwala to na długoterminowe zabezpieczenie infrastruktury sieciowej na przyszłość, ponieważ multipleksery po prostu załamują światło przy dowolnej szybkości sieci, niezależnie od stosowanego protokołu.

GEZHI Photonics zapewnia kompletne portfolioCWDM Mux DemultiplekserIOptyczny multiplekser add drop(OADM) do wszystkich zastosowań, takich jak: Gigabit i 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx i CATV.Zapewniamy opcjonalne konfiguracje portów, takie jak:port ekspresowy,Port monitora,Port pasma przepustowego 1310nmi port 1550nm dla tych multiplekserów zgodnie z wyborem klienta.





Wspólny port:

• Dostępne złącza LC, SC, ST i FC.

Standardowy port 1310nm:

• Umożliwia przejście starszego sygnału 1310 nm.Oznacza to, że może przenosić optykę LR, optykę LX itp.
• Dostępne złącza LC, SC, ST i FC.

Port standardowy 1550nm:

• Umożliwia przejście starszego sygnału 1550 nm.Oznacza to, że może przenosić optykę ER, optykę ZR, optykę LX, optykę ZX itp.
• Dostępne złącza LC, SC, ST i FC.

Port D Mux/Demux dla określonych długości fal:

• Dostępne złącza LC, SC, ST i FC.
• Domyślnie zgodny ze standardem ITU G.657A1.

Port ekspresowy E:

• Umożliwia kaskadowe łączenie dwóch modułów mux/demux CWDM, podwajając przepustowość kanału we wspólnym łączu światłowodowym.
• Izolacja kanałów wynosi domyślnie 15dB, 16dB ~ 40dB dostępne na życzenie.
• Dostępne złącza LC, SC, ST i FC.

Port monitora:

• Łączy urządzenia pomiarowe/monitorujące, takie jak mierniki mocy lub analizatory sieci, do wyjść modułu.
• Po zakończeniu monitorowania odłącz instrumenty, a sieć pozostanie niezakłócona.
• Dostępne złącza LC, SC, ST i FC.
• Procent stuknięcia wynosi domyślnie 5%, 1%, 2%, 3% lub 10% dostępne na żądanie.

Rzeczywisty układ zależy od wybranego typu złącza oraz innych czynników.Jednak główny schemat pozostaje taki sam. Zapewniamy opcjonalne konfiguracje portów, takie jak: Express Port, Monitor Port, port pasma przepustowego 1310 nm i port 1550 nm dla tych multiplekserów zgodnie z wyborem klienta, W przypadku korzystania ze starszego typu SDH/SONET 1310 nm, długości fal CWDM 1270, 1290, Nie należy używać długości fal 1310, 1330 i 1350 nm. W przypadku korzystania ze starszych sieci SDN/SONET 1550 nm nie należy używać długości fal CWDM 1510, 1530, 1550, 1570 i 1590 nm.
