8-kanałowy moduł DWDM 2w1 Rack z podwójnymi włóknami DWDM mux Pasywne filtry Sieci 1x8 kanałów
DWDM (Dense Wavelength Division Multiplexing) to połączenie zestawu długości fal optycznych, które mogą być transmitowane przez jedno włókno.Ten moduł DWDM wprowadzony przez GEZHI Photonics jest oparty na technologii powlekania cienką warstwą.Jest to technologia laserowa wykorzystywana do zwiększania przepustowości w istniejących szkieletach światłowodowych.Umożliwia sieciom światłowodowym przesyłanie sygnałów o kilku długościach fal jednocześnie.
GEZHI Photonics zapewnia pełną gamę DWDM Mux Demux z dostosowanym kanałem, długością fali, mocą, typem światłowodu i typem złącza.Dostępny jest również typ niskiego wkładania
| Niskie straty wtrąceniowe |
| Wysoka izolacja |
| Wysoka stabilność i niezawodność |
| Przemysłowa temperatura robocza |
| (-40~+80℃dostępny) |
| Dostosowany typ opakowania |
| Rura ze stali nierdzewnej, skrzynka ABS, moduł wtykowy ABS, obudowa LGX, montaż w stojaku |
Specyfikacja
|
Parametr
|
Jednostka
|
8+1-kanałowy multiplekser DWDM + demultiplekser
|
|
Numer kanału
|
--
|
8+1 kan
|
|
Operacja Długość fali
|
nm
|
C53 ~ C60 + aktualizacja + 1% portu monitora
|
|
Centralna długość fali kanału
|
nm
|
Siatka ITU-T @DWDM
|
|
Pasmo kanału
|
nm
|
0,8 (100 GHz)
|
|
Straty wtrąceniowe @PB
|
dB
|
<2,8
|
|
Monitorowanie multipleksera 1%.
|
dB
|
<24,3
|
|
Monitorowanie demultipleksera 1%.
|
dB
|
<21,5
|
|
Izolacja @Kanał sąsiedni
|
dB
|
>30
|
|
Izolacja @ Nieprzylegający kanał
|
dB
|
>34
|
|
Izolacja @Reflect Channel
|
dB
|
>15
|
|
Tętnienie pasma przepustowego
|
dB
|
<0,5
|
|
Utrata zależna od polaryzacji
|
dB
|
<0,15
|
|
Dyspersja trybu polaryzacji
|
ps
|
<0,1
|
|
Kierunkowość i utrata powrotu
|
dB
|
Kierunkowość: >50 Strata powrotu:>45
|
|
Moc ciągła
|
mW
|
<500
|
|
Złącze
|
--
|
SC/UPC lub dostosowane
|
|
Rodzaj włókna
|
--
|
SMF-28e lub dostosowane
|
|
temperatura robocza
|
℃
|
-20 ~ +70
|
|
Temperatura przechowywania
|
℃
|
-40 ~ +85
|
|
Wymiar opakowania
|
mm
|
4 gniazda 19" 1U do montażu w stojaku
|
|
Filtry pasywne GEZHI Double Fibre DWDM mux Pasywne sieci 1x8 kanałów oferują rozwiązania terminali DWDM o dużej pojemności do rozbudowy sieci.Ten pasywny multiplekser DWDM z podwójnym włóknem filtruje sieci 1x8 kanałów i jest używany do transmisji na duże odległości, gdzie długości fal są ściśle upakowane w paśmie C w siatce 100 GHz (0,8 nm).Pasywne filtry mux DWDM z podwójnym włóknem 1x8 kanałów są przezroczyste dla protokołów i nadają się do zastosowań, w tym SDH/SONET, 10/1G Ethernet, 16/8/4/2/1G Fibre Channel, CATV, FTTx itp.

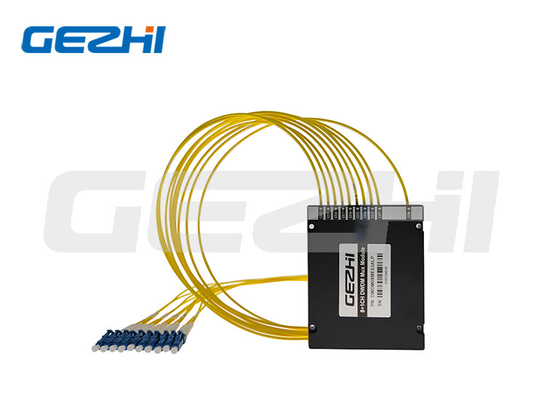

Podwójne włókno DWDM multiplekser Pasywne filtry sieci 1x8 kanałów

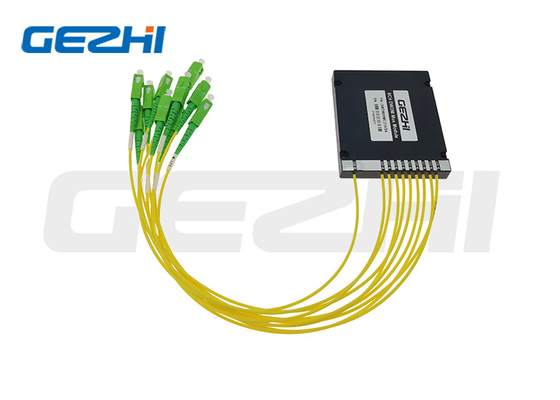

8-kanałowy multiplekser światłowodowy Optyczne pasywne moduły DWDM Mux

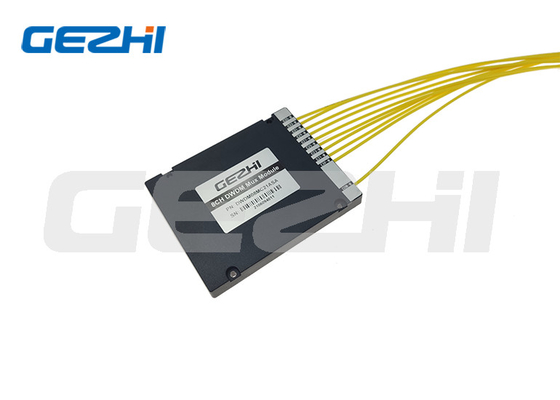

Podwójny światłowód DWDM
Informacje dotyczące zamawiania
|
CWDM
|
Liczba kanałów
|
Konfiguracja
|
Pierwszy kanał
|
Ostatni kanał
|
Typ modułu
|
Rodzaj kabla
|
Długość włókna
|
Złącze
|
|
CWDM
|
01=1 kanał
02=2 kanały
03=3 CH
......
16=16KAN
17=17CH
18=18CH
......
|
M=Mx
D=Dempleksu
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S=Określ
|
27=1270
29=1290
......
47=1470
S=Określ
|
A1=pudełko ABS 100x80x10mm
A2=pudełko ABS 120x80x18mm
A3=pudełko ABS 140x115x18mm
L1=LGX 129*29*130mm
L2=LGX włóż do stelaża z 2 gniazdami
L4=wstaw LGX w 4-gniazdowym stelażu
R1=19" 1 U Stojak
R2=2 gniazda 19″1U Rack
R4=4 gniazda 19″1U Rack
S=Określ
|
09 = 900um luźna rurka
20=2,0 mm
30=3,0 mm
|
05=0,5m
10=1,0m
15=1,5m
S=Określ
|
00=brak
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Określ
|
Często zadawane pytania
Pytanie 1:Czy mogę zamówić próbkę?Jakie jest twoje MOQ?
A1: Zamówienie próbki jest mile widziane w celu przetestowania i sprawdzenia jakości.my nieMOQ, dostępna jest próbka 1szt.Dopuszczalne są również próbki mieszane.
P2: Jaki jest czas realizacji?
A2: Normalny czas realizacji wynosi około 1 tygodnia,Dla dużych ilości i produktów specjalnych.Sprawdź czas realizacji u naszego przedstawiciela handlowego.Ale przechowujemy zapasy dla niektórych produktów,może wysłać 1-3 dni po otrzymaniu płatności.
Pytanie 3:Jakie są warunki płatności?
A3: Termin płatności: T/T, Paypal,związek zachodni,płatność gotówkowa, Alibaba itp.
P4: Jaki jest twój czas gwarancji
A4: 3 lata gwarancji.
P5: Czy mogę użyć własnego logo, etykiety i opakowania?
A5: Tak, możemy świadczyć usługi OEM, które zgodnie z Twoimi wymaganiami zaprojektują etykietę produktu, logo, PN, SN, opakowanie.
