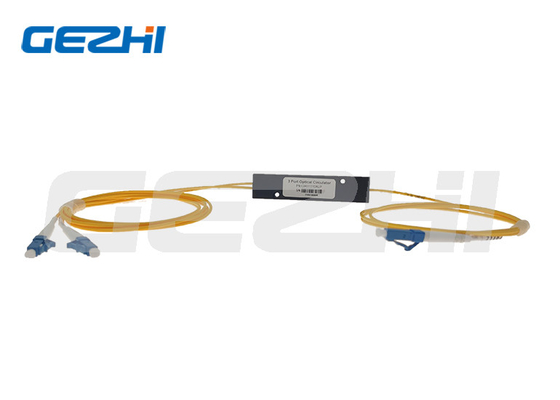

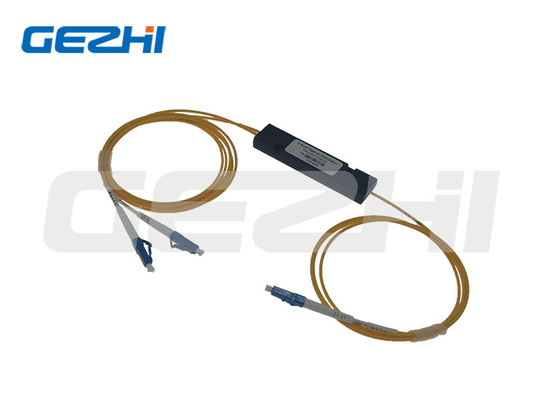

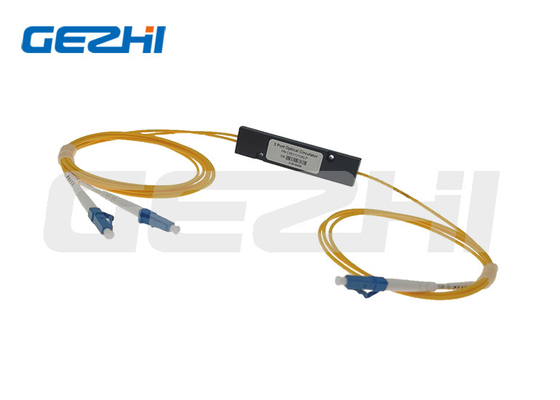

3 porty Cyrkulator światłowodowy 1550nm Złącze LC UPC Pudełko ABS

3 porty Cyrkulator światłowodowy 1550nm Złącze LC UPC Pudełko ABS
3 porty Cyrkulator światłowodowy 1550nm Złącze LC UPC Pudełko ABS 3 porty Cyrkulator światłowodowy 1550nm Złącze LC UPC Pudełko ABS 3 porty Cyrkulator światłowodowy 1550nm Złącze LC UPC Pudełko ABS 3 porty Cyrkulator światłowodowy 1550nm Złącze LC UPC Pudełko ABS

Duży Obraz :  3 porty Cyrkulator światłowodowy 1550nm Złącze LC UPC Pudełko ABS

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: GEZHI or OEM
Orzecznictwo: CE RoHS,ISO9001
Numer modelu: Cyrkulator z 3 portami
Zapłata:
Minimalne zamówienie: 1 szt
Cena: Negotiable
Szczegóły pakowania: Papierowe pudełko
Czas dostawy: 5-8 dni roboczych
Zasady płatności: T/T, Western Union
Możliwość Supply: 100000 kanałów miesięcznie
Szczegółowy opis produktu
Nazwa produktu: Cyrkulator optyczny Długość fali: 1310 lub 1550 nm
Temperatura przechowywania: -40 do +85 (℃) Port: 3 porty
błonnik: SMF-28e
High Light:

3-portowy cyrkulator światłowodowy

,

cyrkulator światłowodowy ABS

,

izolator światłowodowy LC UPC





Opis 3-portowego cyrkulatora optycznego



3-portowy cyrkulator optyczny Cyrkulator światłowodowy 1550nm Złącze LC UPC Pudełko ABS



Cyrkulator optyczny z 3 portami



Cyrkulator optyczny GEZHI jest specjalnym pasywnym elementem optycznym, który może być używany do rozdzielania mocy optycznych poruszających się w przeciwnych kierunkach w jednym światłowodzie, analogicznie do działania cyrkulatora elektronicznego.Cyrkulator optyczny to urządzenie z trzema portami, które umożliwia przepływ światła tylko w jednym kierunku — z portu 1 do portu 2, a następnie z portu 2 do portu 3. Ta cecha jest bardzo ważna dla dwukierunkowej transmisji optycznej i komunikacji.Zwykle był używany do transceivera optycznego, filtra FBG i wzmacniacza optycznego.











Funkcje i zastosowania 3-portowego cyrkulatora optycznego

Cechy:

Wysoka izolacja kanałów

Niskie straty wtrąceniowe

Niski PDL

Wysoka stabilność i niezawodność

Kompaktowy pakiet liniowy

Optyczna łatka bez żywicy epoksydowej

Wysoka strata zwrotu





Aplikacje:

Kompensacja dyspersji

Komunikacja dwukierunkowa

Testowanie systemu światłowodowego

Wzmacniacz światłowodowy

Łącze światłowodowe CATV

Dodawanie/upuszczanie długości fali







Specyfikacje 3-portowego cyrkulatora optycznego

Parametr
Specyfikacja
Konfiguracja
Port 1 do portu 2 do portu 3
Port 1 do portu 2 do portu 3 do portu 4
Operacja Długość fali (nm)
1310±30 lub 1550±30 lub 1585±30
1525 do 1610
1310±30 lub 1550±30
IL (dB)
Typowy
0,6
1.0
0,8
Maksymalny
0,8
1.2
1.0
Typowa izolacja (dB)
50
50
50
Minimalna izolacja (dB)
40
35
40
Przesłuch (dB)
≥50
≥50
≥50
Straty zależne od polaryzacji (dB)
<0,15
<0,2
<0,2
Dyspersja trybu polaryzacji
<0,1
<0,1
<0,1
Strata powrotna (dB)
≥50
≥50
≥50
Obsługa mocy (mW)
300
300
300
Temperatura pracy (℃)
-0~+70
-0~+70
-0~+70
Temperatura przechowywania (℃)
-40~+85
-40~+85
-40~+85


Dane techniczne mogą ulec zmianie bez powiadomienia.

Powyższe specyfikacje dotyczą urządzenia bez złącza.





Schemat zastosowania 3-portowego cyrkulatora optycznego

Jak pokazano na rysunku: Wejściowe kanały DWDM są połączone z portem 1 urządzenia z urządzeniem FBG podłączonym do portu 2. Pojedyncza długość fali odbita od FBG ponownie wchodzi do cyrkulatora w porcie 2 i jest odpowiednio kierowana do portu 3.



Cyrkulator używany do zrzucania kanału optycznego z systemu DWDM za pomocą siatki Fibre Bragg.

3 porty Cyrkulator światłowodowy 1550nm Złącze LC UPC Pudełko ABS 0





Jak widać na rysunku: Cyrkulator znajduje się na obu końcach światłowodu.Każda funkcja cyrkulatora polega na dodawaniu sygnału w jednym kierunku i usuwaniu sygnału w drugim.



Cyrkulator może służyć do przesyłania sygnałów optycznych pojedynczym włóknem w dwóch kierunkach.

3 porty Cyrkulator światłowodowy 1550nm Złącze LC UPC Pudełko ABS 1











Często zadawane pytania

Pytanie 1:Czy mogę zamówić próbkę?Jakie jest twoje MOQ 3-portowego cyrkulatora optycznego?

A1: Zamówienie próbki jest mile widziane w celu przetestowania i sprawdzenia jakości.my nieMOQ, dostępna jest próbka 1szt.Dopuszczalne są również próbki mieszane.
P2: Jaki jest czas realizacji?
A2: Normalny czas realizacji wynosi około 1 tygodnia,Dla dużych ilości i produktów specjalnych.Sprawdź czas realizacji u naszego przedstawiciela handlowego.Ale przechowujemy zapasy dla niektórych produktów,może wysłać 1-3 dni po otrzymaniu płatności.
Pytanie 3:Jakie są warunki płatności?
A3: Termin płatności: T/T, Paypal,związek zachodni,płatność gotówkowa, Alibaba itp.
P4: Jaki jest twój czas gwarancji
A4: 3 lata gwarancji.
P5: Czy mogę użyć własnego logo, etykiety i opakowania?
A5: Tak, możemy świadczyć usługi OEM, które zgodnie z Twoimi wymaganiami zaprojektują etykietę produktu, logo, PN, SN, opakowanie.
