Przegląd produktów zCyrkulator dużej mocy
Niskie straty wtrąceniowe 780-1080 nm Cyrkulator optyczny dużej mocy do wzmacniacza światłowodowego

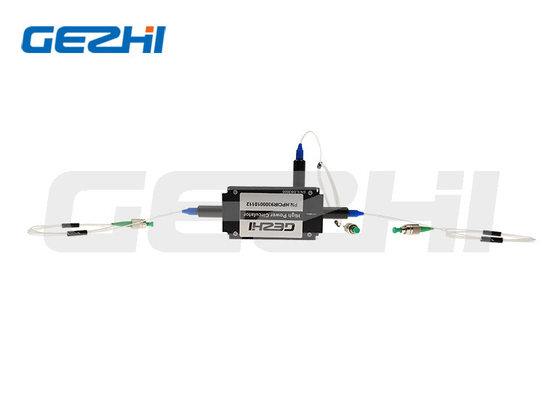

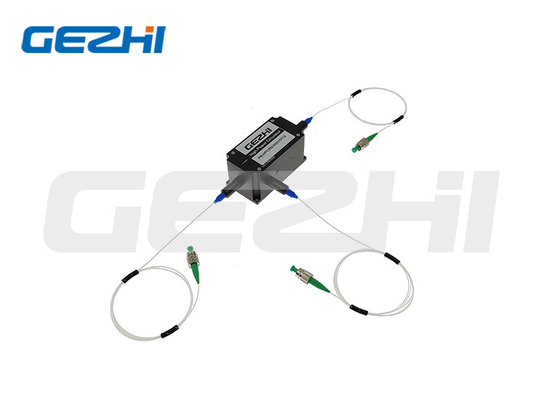

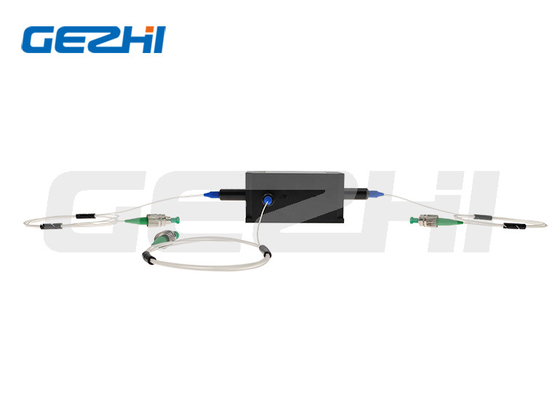

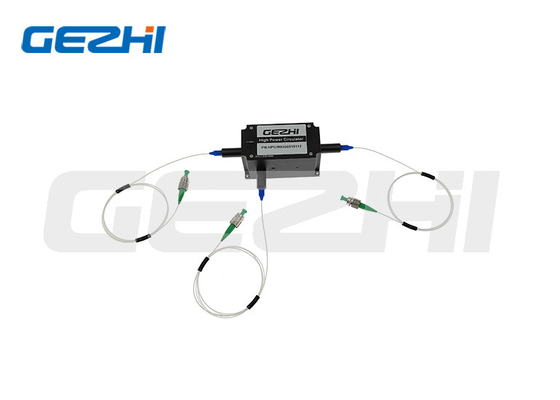

Cyrkulator optyczny dużej mocy
Cyrkulator optyczny dużej mocy GEZHI jest przeznaczony do zastosowań o dużej mocy.Charakteryzuje się małym rozmiarem, przepustowością, stabilną wydajnością, szerokim zakresem temperatur, wysoką izolacją, niską stratą, niską falą stojącą, wysoką charakterystyką intermodulacji i dużej mocy
|
Funkcje i zastosowaniaCyrkulator dużej mocy
Cechy:
Wysoka izolacja kanałów
Niskie straty wtrąceniowe
Wysoka strata zwrotu
Wysoka stabilność i niezawodność
Aplikacje:
Wzmacniacz światłowodowy
Przyrząd do testowania
Wyposażenie medyczne
Specyfikacje cyrkulatora dużej mocy
Parametry |
Jednostka |
Wartość |
Środkowa długość fali |
nm |
1064, 1030, 980 |
850, 808, 780 |
Roboczy zakres długości fal |
nm |
±5 |
Typ.Szczyt izolacji |
dB |
25 |
23 |
min.Izolacja w 23 ℃ |
dB |
22 |
20 |
Typ.Utrata wtrąceniowa przy 23 ℃ |
dB |
1.0 |
1.2 |
Maks.Utrata wtrąceniowa przy 23 ℃ |
dB |
1.3 |
1.5 |
min.Współczynnik ekstynkcji przy 23 ℃ (typ włókna PM) |
dB |
20 |
18 |
Maks.Utrata zależna od polaryzacji przy 23 ℃ (typ włókna SM) |
dB |
0,15 |
min.Strata powrotu przy 23 ℃ (wejście/wyjście) |
dB |
45 |
min.Rozmowa krzyżowa |
dB |
45 |
Maks.Średnia moc optyczna (w tym Port1 i Port2) |
W |
1, 2, 5, 10, 20 lub Określone |
Maks.Moc szczytowa dla impulsu ns |
kW |
10 lub określone |
Maks.Obciążenie rozciągające |
N |
5 |
Wymiar opakowania |
mm |
70x28x26 |
temperatura robocza |
℃ |
+10~+50 |
Temperatura przechowywania |
℃ |
0~+60 |
|
|
Ze złączami moc obsługi wynosi tylko 1 W, IL jest o 0,3 dB wyższa, RL jest o 5 dB niższa, a ER jest o 2 dB niższa.
Klucz złącza jest wyrównany do wolnej osi.
Informacje o zamówieniuCyrkulator dużej mocy
1111 - Długość fali: |
1064=1064nm, 1030=1030nm, 980=980nm, 780=780nm, SSSS=Określono |
2 - Typ portu: |
3=3 porty |
3 - Oś robocza: |
B=Obie działające osie, F=Oś szybka zablokowana, N=Bez PM |
444 - Rodzaj włókna: |
003=PM980, 004=Hi1060, 007=780-HP, 067=PM780-HP, SSS=Określono |
5 - Wymiary opakowania: |
0=64x28x26mm, S=Określony |
6 - Rodzaj pigtaila: |
0 = gołe włókno, 1 = luźna tuba 900 μm |
7 - Długość włókna: |
0,8=0,8m, 1,0=1m, S=Określony |
888 - Typ złącza: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
99 - Średnia moc: |
00=300mW, 01=1W, 02=2W, 10=10W, 20=20W, SS=określone |
AA – moc szczytowa:
-Moc szczytowa:
|
00=fala ciągła, 01=1kW, 02=2kW, 10=10kW, 20=20kW, SS=określony
|
|
|
Wymiar opakowania
Często zadawane pytania
Pytanie 1:Czy mogę zamówić próbkę?Jakie jest Twoje MOQ cyrkulatora dużej mocy?
A1: Zamówienie próbki jest mile widziane w celu przetestowania i sprawdzenia jakości.my nieMOQ, dostępna jest próbka 1szt.Dopuszczalne są również próbki mieszane.
P2: Jaki jest czas realizacji?
A2: Normalny czas realizacji wynosi około 1 tygodnia,Dla dużych ilości i produktów specjalnych.Sprawdź czas realizacji u naszego przedstawiciela handlowego.Ale przechowujemy zapasy dla niektórych produktów,może wysłać 1-3 dni po otrzymaniu płatności.
Pytanie 3:Jakie są warunki płatności?
A3: Termin płatności: T/T, Paypal,związek zachodni,płatność gotówkowa, Alibaba itp.
P4: Jaki jest twój czas gwarancjiCyrkulator dużej mocy?
A4: 3 lata gwarancji.
P5: Czy mogę użyć własnego logo, etykiety i opakowania?
A5: Tak, możemy świadczyć usługi OEM, które zgodnie z Twoimi wymaganiami zaprojektują etykietę produktu, logo, PN, SN, opakowanie.
