Przegląd produktów zŁącznik dużej mocy

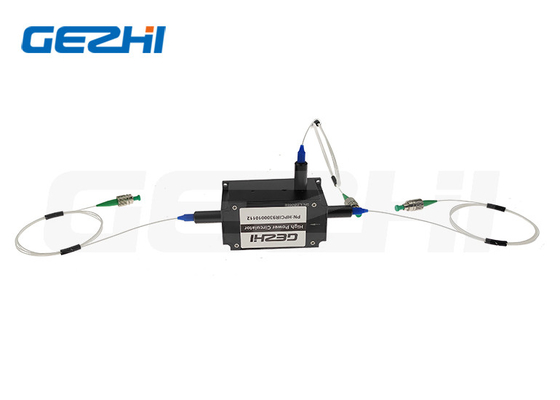

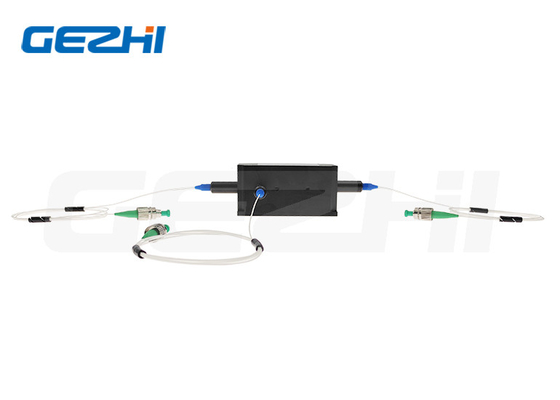

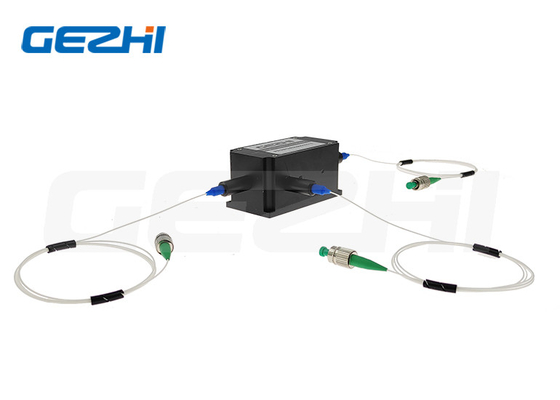

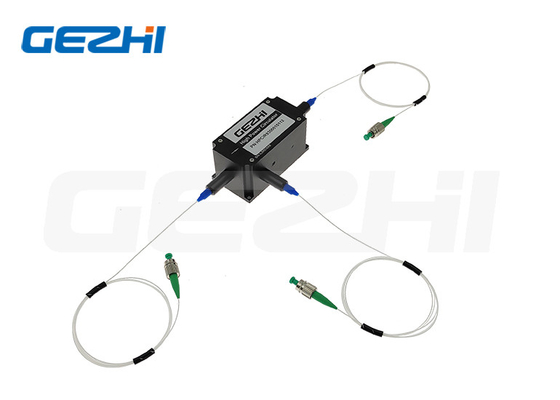

Wysoka niezawodność 780-2050nm Łącznik z bezpiecznikiem PM o dużej mocy (do 20W) do czujnika światłowodowego
Łącznik dużej mocy
Łączniki światłowodowe dużej mocy GEZHI to urządzenia z włóknami topionymi, które łączą światło dla światłowodów dużej mocy i zastosowań laserowych.Oferujemy szereg rozgałęźników i sprzęgaczy standardowych, WDM i utrzymujących polaryzację (PM), które oddzielają lub łączą wiele sygnałów optycznych dużej mocy. GEZHI oferuje dodatkowe opcje dostosowywania, takie jak długość pigtaili, rodzaj włókna i opakowanie.
|
Funkcje i zastosowaniaŁącznik dużej mocy
Cechy:
•Niska strata wtrąceniowa
• Niskie straty zależne od polaryzacji (PDL)
• Wysoka stabilność i niezawodność
• Obsługa dużej mocy
Aplikacje:
•Spójna komunikacja
•Monitor zasilania
• Czujnik światłowodowy
• Wzmacniacze światłowodowe
Specyfikacje łącznika dużej mocy
Parametr |
Jednostka |
Wartość |
Środkowa długość fali |
nm |
2050, 2000, 1950 |
1550, 1480, 1310 |
1064, 1030, 980 |
850, 808, 780 |
Przepustowość operacyjna |
nm |
±15 |
±15 |
±10 |
±10 |
Maks.Nadmierna strata |
dB |
0,8 |
0,5
|
0,6 |
0,8 |
min.Współczynnik ekstynkcji |
dB |
16 |
20
|
20 |
20 |
min.Kierunkowość |
dB |
50 |
min.Strata zwrotu |
dB |
50 |
Maks.Moc optyczna |
W |
5, 10, 20 lub Określone |
Wymiary opakowania |
Moc wejściowa <5 |
mm |
φ3x60 |
|
Moc wejściowa ≤20 |
mm |
70x12x8 |
temperatura robocza |
℃ |
-5~+75 |
Temperatura przechowywania |
℃ |
-40~+85 |
Tolerancja współczynnika podziału |
Współczynnik podziału |
50 |
% |
±3,0 |
|
40 |
% |
±2,5 |
|
30 |
% |
±2,0 |
|
20 |
% |
±1,5 |
|
10 |
% |
±1,0 |
|
5 |
% |
±0,7 |
|
1 |
% |
±0,3 |
|
|
Uwaga: ze złączami moc obsługi wynosi tylko 1 W, IL jest o 0,3 dB wyższa, RL jest o 5 dB niższa, a ER jest o 2 dB niższa.
Klucz złącza jest wyrównany do wolnej osi.
Wymiar opakowania
Informacje o zamówieniuŁącznik dużej mocy
HPMFUC-1111-233-444-56-7-888-99AA (typ 1x2) / HPMFUC-1111-233-444-56-7-8888-99AA (typ 2x2)
1111 - Długość fali: |
2000=2000nm, 1550=1550nm, 1064=1064nm, 980=980nm, SSSS=Określono |
2 - Typ portu: |
3=1x2, 4=2x2 |
33 - Współczynnik stuknięcia: |
01=1/99, 05=5/95,..., 50=50/50 |
444 - Rodzaj włókna: |
001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, 067=PM780-HP, SSS=Określony |
5 - Wymiary opakowania: |
0=φ3,0x60, 1=70x12x8mm, S=Określony |
6 - Rodzaj warkocza: |
0 = gołe włókno, 1 = luźna tuba 900 μm |
7 - Długość włókna: |
0,8=0,8m, 1,0=1m, S=Określony |
8888 - Typ złącza: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
99 - Średnia moc: |
01=1W, 05=5W, 10=10W, 20=20W, SS=określone |
AA – moc szczytowa: |
00=fala ciągła, 01=1kW, 02=2kW, 10=10kW, SS=określony |
|
|
Często zadawane pytania
Pytanie 1:Czy mogę zamówić próbkę?Jakie jest twoje MOQ łącznika dużej mocy?
A1: Zamówienie próbki jest mile widziane w celu przetestowania i sprawdzenia jakości.my nieMOQ, dostępna jest próbka 1szt.Dopuszczalne są również próbki mieszane.
P2: Jaki jest czas realizacji?
A2: Normalny czas realizacji wynosi około 1 tygodnia,Dla dużych ilości i produktów specjalnych.Sprawdź czas realizacji u naszego przedstawiciela handlowego.Ale przechowujemy zapasy dla niektórych produktów,może wysłać 1-3 dni po otrzymaniu płatności.
Pytanie 3:Jakie są warunki płatności?
A3: Termin płatności: T/T, Paypal,związek zachodni,płatność gotówkowa, Alibaba itp.
P4: Jaki jest twój czas gwarancjiŁącznik dużej mocy?
A4: 3 lata gwarancji.
P5: Czy mogę użyć własnego logo, etykiety i opakowania?
A5: Tak, możemy świadczyć usługi OEM, które zgodnie z Twoimi wymaganiami zaprojektują etykietę produktu, logo, PN, SN, opakowanie.
