Szczegóły Produktu:
Zapłata:
|
| typ przesyłki: | Stalowa rura | Rodzaj włókna: | Włókno PM Panda |
|---|---|---|---|
| Typ złącza: | FC/UPC, FC/APC, SC/UPC, SC/APC lub dostosowane | Materiał: | PCW |
| Aplikacje: | Sieci GPON | Port: | 1X2 |
| High Light: | Komponenty utrzymujące polaryzację DWDM,Sieci GPON PM DWDM,PM Multiplekser z podziałem na gęste fale |
||

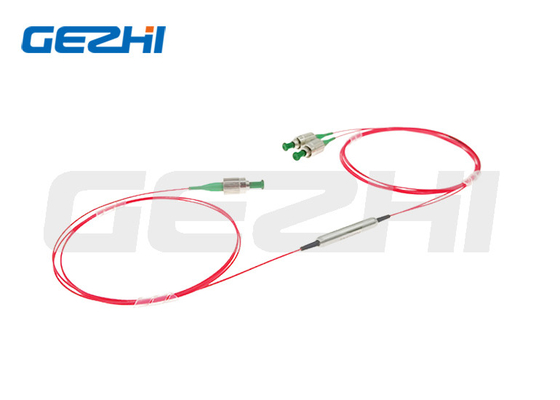

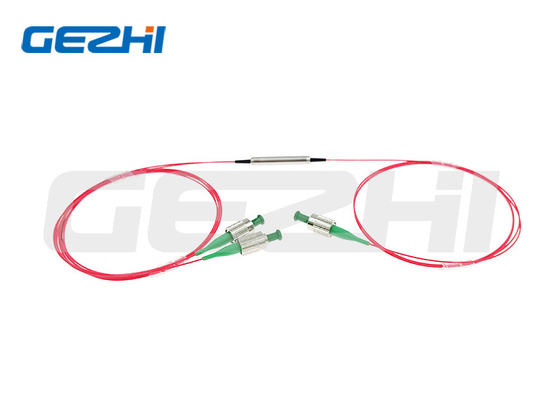

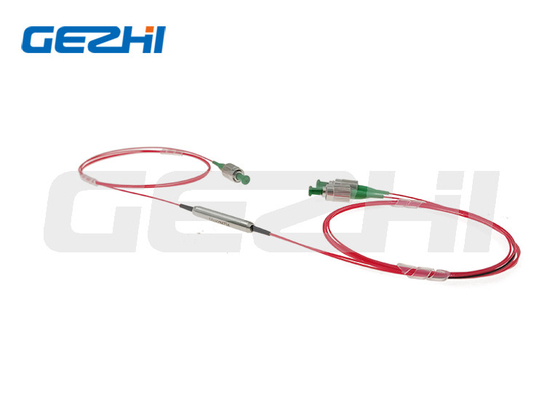

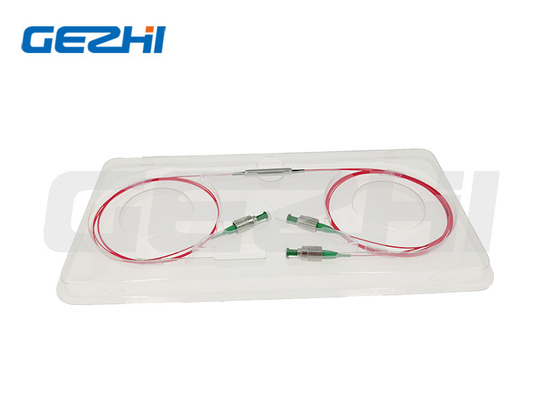

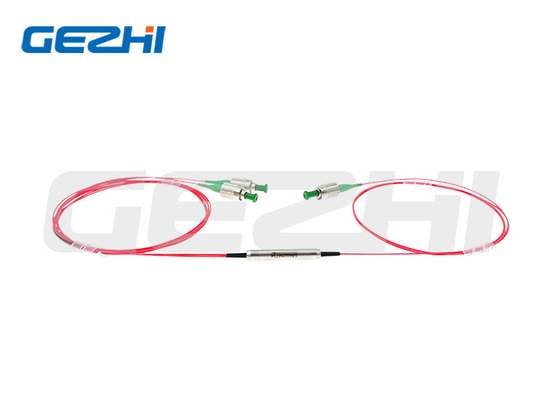

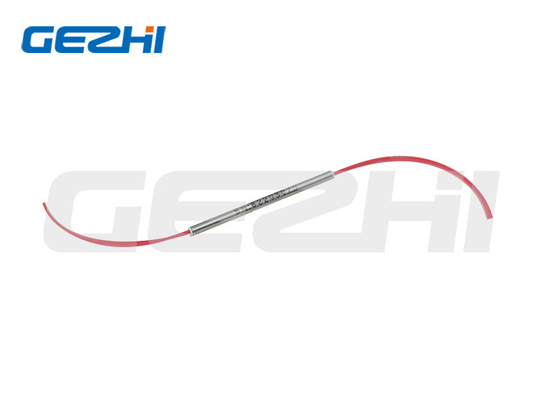

Polaryzacja utrzymująca gęsty multiplekser z podziałem długości fali dla sieci GPON
Przegląd produktów
Gezhi Photonics Polarization Utrzymując gęstą serię multiplekserów z podziałem długości fali została zaprojektowana i wyprodukowana zgodnie z międzynarodowymi standardami, PM DWDM może zachować polaryzację sygnałów optycznych.Urządzenia wykorzystują stabilne środowiskowo filtry cienkowarstwowe i zaawansowaną technologię pakowania, aby osiągnąć szerokie pasmo przenoszenia, niskie straty wtrąceniowe, wysoką izolację kanałów, doskonałą stabilność środowiskową i wysoki współczynnik ekstynkcji.Polarization Keeping Dense WDM może być używany indywidualnie do wykonywania funkcji dodawania lub usuwania pojedynczego kanału lub może być używany w systemach DWDM i systemach czujników.
Aplikacja
Moduł DWDM
System DWDM
Sieci GPON
Linki CATV
Cechy
Niskie straty wtrąceniowe
Wysoka strata zwrotu
Wysoka izolacja
Wysoka niezawodność i stabilność
Specyfikacja produktu
| Parametry | Jednostka | Wartości | ||
| Przestrzeń kanału | Ghz | 100 | 200 | |
| Środkowa długość fali | nm | Siatka ITU | ||
| Dokładność centralnej długości fali | nm | ±0,05 | ±0,1 | |
| Pasmo przepustowości kanału (@-0,5dB) | nm | 0,22 | 0,5 | |
| Maks.Utrata wtrąceniowa przy 23 ℃ | Kanał transmisji | dB | 1.0 | 0,9 |
| Kanał refleksyjny | dB | 0,4 | 0,4 | |
| min.Izolacja w 23 ℃ | sąsiedni kanał | dB | 30 | 30 |
| Nieprzylegający kanał | dB | 40 | 40 | |
| Kanał refleksyjny | dB | 12 | 12 | |
| Maks.Płaskość kanału | dB | 0,3 | ||
| min.Współczynnik ekstynkcji przy 23 ℃ | dB | 20 | ||
| Maks.Stabilność termiczna długości fali | nm/℃ | 0,003 | ||
| Maks.Stabilność termiczna strat wtrąceniowych | dB/℃ | 0,005 | ||
| min.Strata powrotu przy 23 ℃ | dB | 50 | ||
| Maks.Obsługa mocy (CW) | mW | 500 | ||
| Rodzaj włókna | - | Włókno PM Panda | ||
| temperatura robocza | ℃ | 0~+70 | ||
| Temperatura przechowywania | ℃ | -40~+85 | ||
Ze złączem IL jest o 0,3 dB wyższy, RL jest o 5 dB niższy, a ER jest o 2 dB niższy.
Klucz złącza jest wyrównany do wolnej osi.
Wymiary
Informacje dotyczące zamawiania
| PMDWDM-11-234-555-67-8-999 | |
| 11 - Długość fali: | 26=26CH, 27=27CH,..., 40=40CH, 41=41CH, SS=Określone |
| 2 - Konfiguracja: | 2=1x1, 3=1x2 |
| 3 - Przestrzeń kanałowa: | 1=100G, 2=200G |
| 4 - Oś robocza: | B = Obie osie działają, F = Zablokowana oś szybka |
| 555 - Rodzaj włókna: | 001=PM1550, 002=PM1310, SSS=Określono |
| 6 - Wymiary opakowania: | 0=φ5,5x35mm, S=Określony |
| 7 - Rodzaj warkocza: | 0 = gołe włókno, 1 = luźna tuba 900 μm |
| 8 - Długość włókna: | 0,8=0,8m, 1,0=1m, S=Określony |
| 999 - Typ złącza: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
