Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Cyrkulator PM | Długość fali: | 1310-2050 nm |
|---|---|---|---|
| błonnik: | Włókno PM | temperatura robocza: | -5~+75(℃) |
| Temperatura przechowywania: | -40~+85（℃） | Aplikacja: | Czujnik światłowodowy |
| High Light: | Cyrkulator światłowodowy utrzymujący polaryzację,kompaktowy cyrkulator PM,cyrkulator PM do czujnika światłowodowego |
||
Przegląd produktów PM Circulator
Wysoka niezawodność i stabilność 1310-2050nm Polaryzacja utrzymująca cyrkulator światłowodowy dla czujnika światłowodowego
Cyrkulator utrzymujący polaryzację

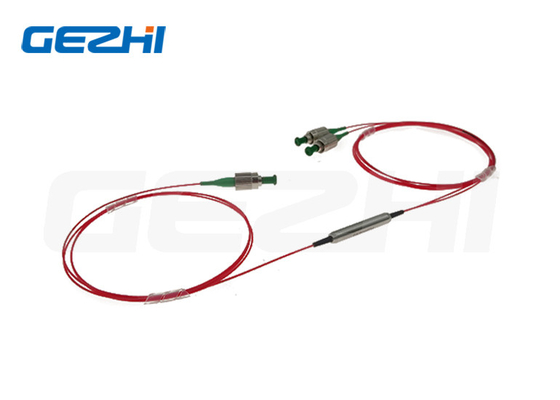

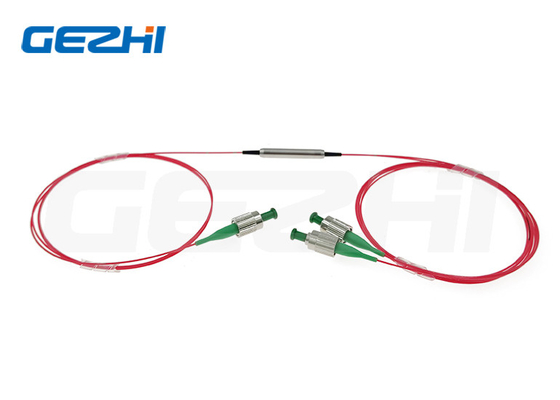

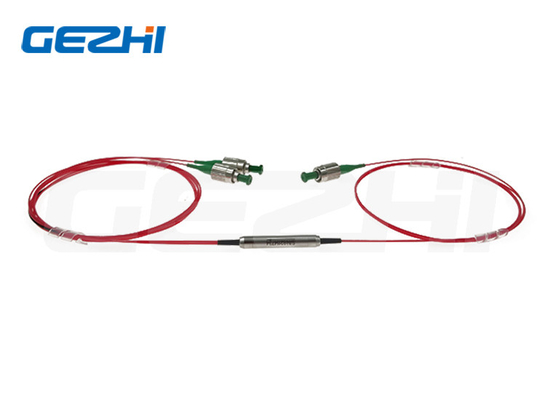

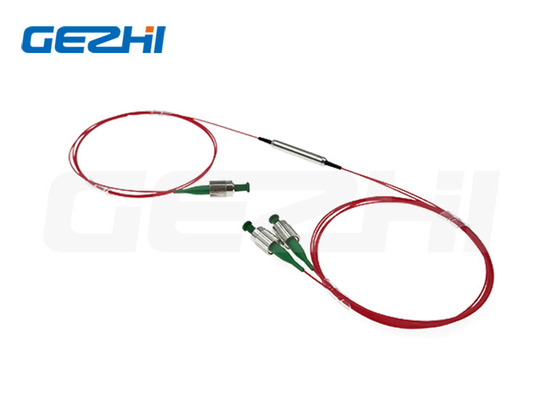

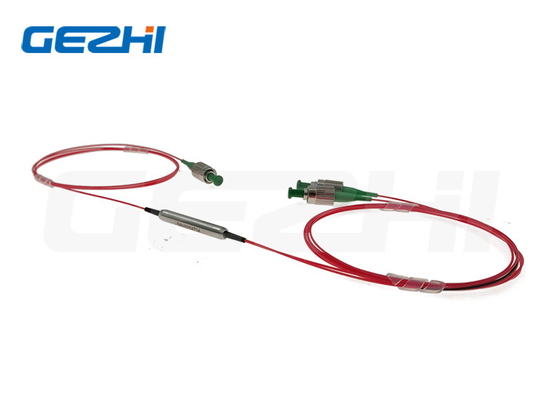

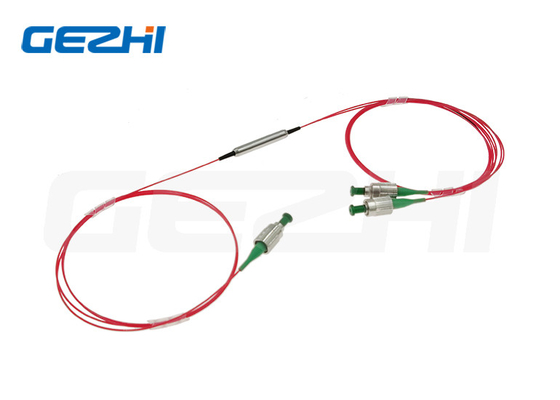

Cyrkulator optyczny GEZHI 1310-2050nm utrzymujący polaryzację to kompaktowy, wysokowydajny element fali świetlnej, który kieruje sygnały przychodzące z portu 1 do portu 2, a przychodzące sygnały z portu 2 do portu 3. Tak więc cyrkulatory światłowodowe działają jak routery sygnałowe, przesyłając światło z światłowód wejściowy do światłowodu wyjściowego, ale kierując światło, które wraca wzdłuż tego światłowodu wyjściowego do trzeciego portu.
Funkcje i zastosowania PMSzerzyciel
Cechy:
Wysoka izolacja
Wysoki współczynnik ekstynkcji
Niska cena
Niskie straty wtrąceniowe
Wysoka stabilność i niezawodność
Aplikacje:
Wzmacniacze światłowodowe
Czujnik światłowodowy
Test i pomiar
Spójne wykrywanie
Specyfikacje PMSzerzyciel
| Parametr | Jednostka | Wartość | ||||||||||
| Typ | - | Typ A | Typ B | Typ A | Typ B | |||||||
| Typ portu | - | 3 portu | 4 portu | 3 portu | 4 portu | 3 portu | 4 portu | 3 portu | 4 portu | |||
| Środkowa długość fali | nm | 2050, 2000, 1950 | 1550, 1480, 1310 | |||||||||
| Roboczy zakres długości fal | nm | ±20 | ||||||||||
| Typ.Utrata wtrąceniowa przy 23 ℃ | dB | 1.3 | 1.5 | 1.2 | 1.4 | 0,7 | 0,8 | 0,6 | 0,7 | |||
| Maks.Utrata wtrąceniowa przy 23 ℃ | dB | 1.6 | 1.8 | 1.5 | 1.7 | 0,9 | 1.1 | 0,8 | 1.0 | |||
| Typ.Szczyt izolacji 23 ℃ | dB | 28 | 18 | 46 | 30 | |||||||
| min.Izolacja w 23 ℃ | dB |
26 18 |
16 | 40 |
20
|
|||||||
| min.Współczynnik ekstynkcji przy 23 ℃ | dB | 18 | 20 | |||||||||
| min.Rozmowa krzyżowa | dB |
50
|
||||||||||
| min.Strata powrotu przy 23 ℃ | dB | 50 | ||||||||||
| Oś robocza | - | Wolna oś pracuje, szybka oś jest zablokowana | ||||||||||
| Maks.Moc optyczna (CW) | mW | 500 | ||||||||||
| Maks.Obciążenie rozciągające | N | 5 | ||||||||||
| Rodzaj włókna | - | Włókno PM Panda | ||||||||||
| Wymiar opakowania | mm | φ5,5x35 | ||||||||||
| temperatura robocza | ℃ | -5~+70 | ||||||||||
| Temperatura przechowywania | ℃ | -40~+85 | ||||||||||
| Ze złączem IL jest o 0,3 dB wyższy, RL jest o 5 dB niższy, a ER jest o 2 dB niższy. | ||||||||||||
| Klucz złącza jest wyrównany do wolnej osi. | ||||||||||||
Wymiar cyrkulatora PM
Informacje o zamówieniu PMSzerzyciel
PMCIR-1111-234-555-67-8-999 (3 porty) / PMCIR-1111-234-555-67-8-9999 (4 porty)
| 1111 - Długość fali: | 2000=2000nm, 1550=1550nm, 1310=1310nm, SSSS=Określono |
| 2 - Typ portu: | 3=3 porty, 4=4 porty |
| 3 - Etap: | A=Typ A, B=Typ B |
| 4 - Oś robocza: | F=wolna oś pracuje, szybka oś zablokowana |
| 555 - Rodzaj włókna: | 001=PM1550, 002=PM1310, 045=PM1950, SSS=Określono |
| 6 - Wymiary opakowania: | 0=φ5,5x35mm, S=Określony |
| 7 - Rodzaj warkocza: | 0 = gołe włókno, 1 = luźna tuba 900 μm |
| 8 - Długość włókna: | 0,8=0,8m, 1,0=1m, S=Określony |
| 999 - Typ złącza: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
Pakiet
Często zadawane pytania
Pytanie 1:Czy mogę zamówić próbkę?Jakie jest Twoje MOQ PM Circulator?
