Szczegóły Produktu:
Zapłata:
|
| typ przesyłki: | Stalowa rura | Typ złącza: | FC/UPC, FC/APC, SC/UPC, SC/APC lub dostosowane |
|---|---|---|---|
| Materiał: | PCW | Aplikacje: | Czujnik światłowodowy |
| Port: | 1x2/2x2 | Gwarancja: | 3 lata |
| Rodzaj włókna: | Włókno PM Panda | ||
| High Light: | Utrzymanie polaryzacji Fused WDM,PM Fused WDM,Fused WDM dla czujnika światłowodowego |
||

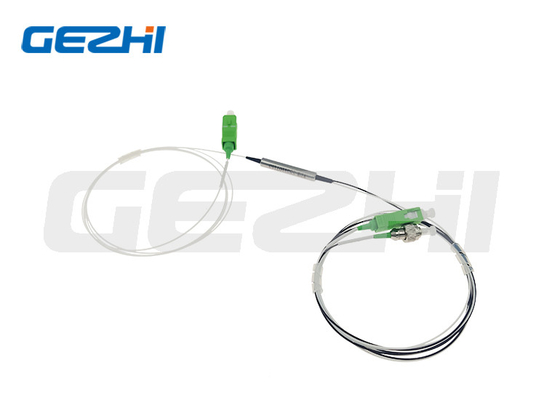

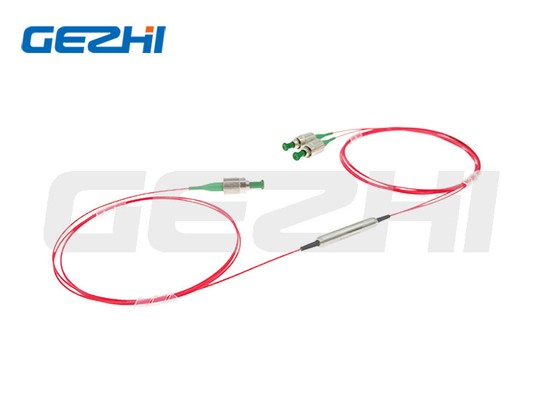

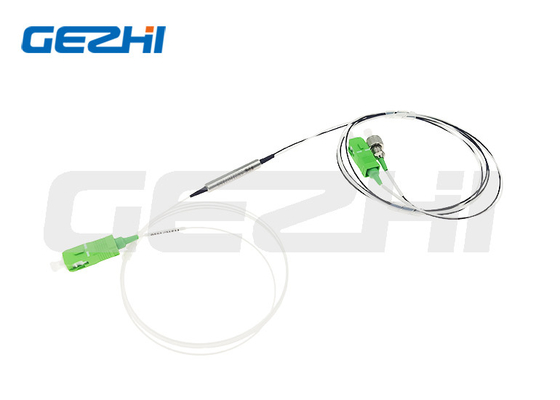

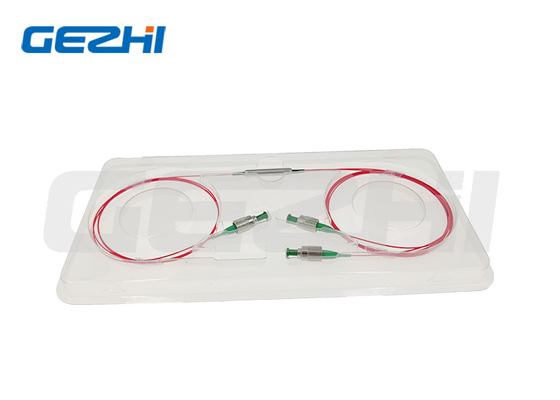

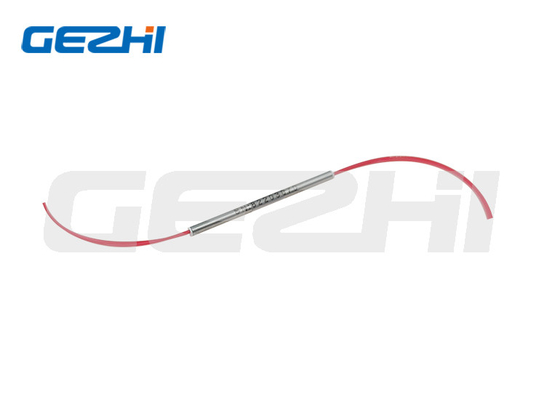

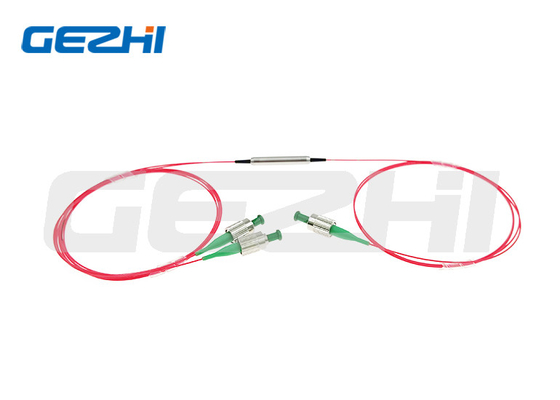

Polaryzacja 980/1550nm utrzymująca bezpiecznik WDM dla czujnika światłowodowego
Przegląd produktów
Gezhi Photonics wykorzystuje unikalną technikę łączenia i włókno utrzymujące polaryzację, aby zbudować polaryzację 980/1550nm utrzymującą polaryzację WDM.Charakteryzuje się niskimi stratami nadmiarowymi, niewielkimi rozmiarami i wysokim współczynnikiem ekstynkcji polaryzacji.PM Fused WDM jest szeroko stosowany w laserach światłowodowych, czujnikach optycznych i żyroskopach optycznych.
Ten produkt może być również używany do multipleksowania innych długości fal.W tym 980/1030 nm (aplikacje lasera pulsacyjnego) i 1064/1550 nm (pompowanie erbowo-itrobowe).Dostępna jest obsługa małej mocy (300mW, 500mW) i dużej mocy (20W).Idealnie nadają się do utrzymywania polaryzacji we wzmacniaczach światłowodowych, laserach światłowodowych oraz systemach komunikacji o dużej szybkości i aplikacjach oprzyrządowania.
Aplikacja
Przyrządy do testowania
Spójna komunikacja
EDFA
Fibre Senso
Funkcja
Wysoki współczynnik ekstynkcji
Wysoka izolacja
Niskie straty wtrąceniowe
Wysoka stabilność i niezawodność
Specyfikacja produktu
| Parametr | Jednostka | Wartość | |||||
| Typ | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| Przepustowość operacyjna | nm | ±15 | |||||
| Maks.Utrata wtrąceniowa przy 23 ℃ | Port sygnałowy | dB | 1.0 | 0,8 | 0,7 | 0,7 | 1.2 |
| Port pompy | dB | 1.0 | 0,8 | 0,7 | 0,7 | 1.2 | |
| min.Współczynnik ekstynkcji przy 23 ℃ | dB | 18 | 18 | 20 | 20 | 15 | |
| min.Izolacja w 23 ℃ | dB | 10 | 13 | 18 | 18 | 13 | |
| Wymiary opakowania | mm | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| min.Kierunkowość | dB | 50 | |||||
| min.Strata powrotu przy 23 ℃ | dB | 50 | |||||
| Maks.Moc optyczna (CW) | W | 3 | |||||
| Rodzaj włókna | - | Włókno PM Panda | |||||
| temperatura robocza | ℃ | -5~+75 | |||||
| Temperatura przechowywania | ℃ | -40~+85 | |||||
Ze złączem IL jest o 0,3 dB wyższy, RL jest o 5 dB niższy, a ER jest o 2 dB niższy.
Klucz złącza jest wyrównany do wolnej osi.
Wymiary
Informacje dotyczące zamawiania
| PMFUWDM-1111-2-333-45-6-777-8899 (typ 1x2) / PMFUWDM-1111-2-333-45-6-7777-8899 (typ 2x2) | ||
| 1111 - Długość fali: | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=określony | |
| 2 - Typ: | 3=1x2, 4=2x2 | |
| 333 - Rodzaj włókna: | 001=PM1550, 003=PM980, 045=PM1950, SSS=określony | |
| 4 - Wymiary opakowania: | 0=φ3,0x54mm, 1=φ3,0x60mm, 2=φ3,0x70mm, S=określony | |
| 5 - Rodzaj warkocza: | 0 = gołe włókno, 1 = luźna tuba 900 μm | |
| 6 - Długość włókna: | 0,8=0,8m, 1,0=1m, S=Określony | |
| 7777 - Typ złącza: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony | |
| 88 - Średnia moc: | 00=500mW, 01=1W, 03=3W, SS=określone | |
| 99 - Moc szczytowa: | 00=fala ciągła, 01=1kW, 10=10kW, SS=określony | |
