Szczegóły Produktu:
Zapłata:
|
| Port: | 1x64 | Product Name: | 1x64 PLC splitter |
|---|---|---|---|
| Connector: | LC/UPC,LC/APC or customize | Wavelength: | 1260-1650nm |
| Fiber length: | 1m or customized | Application: | PON System |
| High Light: | Kaseta ABS Pasywne elementy światłowodowe,wielokanałowe pasywne elementy światłowodowe,wielokanałowy rozdzielacz PLC 1X64 |
||
Przegląd modułu rozdzielacza PLC 1x64

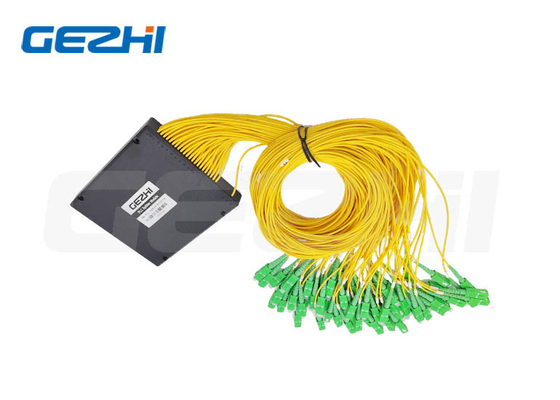

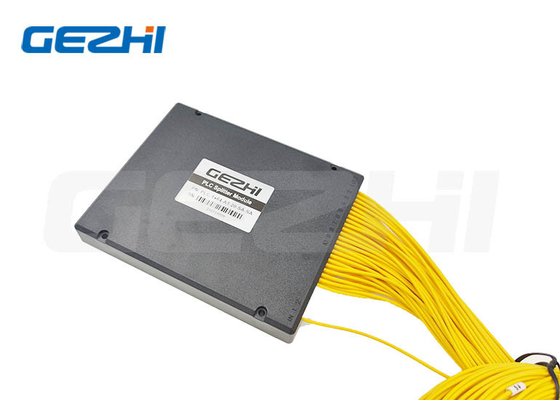

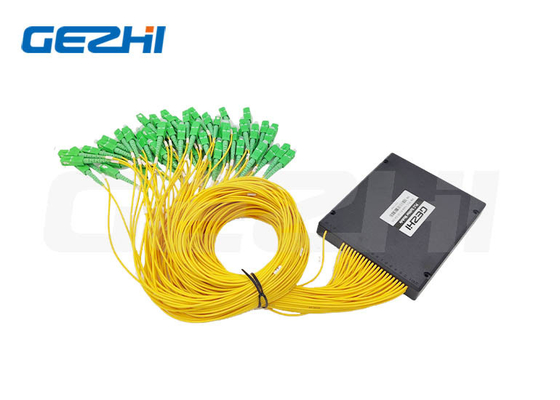

Wielokanałowy moduł rozdzielacza PLC 1X64 z kasetą typu ABS
Rozdzielacz PLC 1x64
Rozdzielacz planarnego obwodu świetlnego (PLC) to rodzaj optycznego urządzenia do zarządzania energią, które jest wytwarzane przy użyciu krzemionkowej technologii falowodów optycznych w celu dystrybucji sygnałów optycznych z biura centralnego (CO) do wielu lokalizacji.
Rozdzielacz gołego włókna to rodzaj produktu ODN odpowiedniego dla sieci PON, który można zainstalować w kasecie pigtailowej, przyrządzie testowym i systemie WDM, co minimalizuje zajmowanie miejsca.Jest stosunkowo delikatny pod względem ochrony włókien i wymaga kompletnego projektu ochrony korpusu skrzyni transportowej i urządzenia.
Funkcje i zastosowania modułu rozdzielacza PLC 1x64
|
Cechy Niska strata wtrąceniowa |
Aplikacje
|
Specyfikacje 1x64Moduł rozdzielacza PLC
| Parametr | Specyfikacja rozdzielacza PLC 1xN | ||||||
| Robocza długość fali (nm) | 1260 ~ 1650 | ||||||
| Typ | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Tłumienie wtrąceniowe (dB) | Typowy | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19,5 |
| Maks | 3.8 | 7.1 | 10.3 | 13,5 | 16,5 | 20,5 | |
| Jednorodność (dB) | Typowy | 0,4 | 0,5 | 0,5 | 1.0 | 1.0 | 2.5 |
| Maks | 0,6 | 0,6 | 0,8 | 1.2 | 1.5 | 2.5 | |
| PDL(dB) maks | Typowy | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 |
| Maks | 0,15 | 0,15 | 0,25 | 0,3 | 0,3 | 0,3 | |
|
Długość fali strata działu (dB) |
Typowy | 0,1 | 0,1 | 0,1 | 0,3 | 0,4 | 0,7 |
| Maks | 0,2 | 0,3 | 0,4 | 0,6 | 0,8 | 1.0 | |
|
Temperatura strata działu |
Typowy | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 |
| Maks | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Kierunkowość (dB) min | 55 | ||||||
| Straty odbiciowe (dB) min | 55(50) | ||||||
| Temperatura pracy (°C) | -40~ +85 | ||||||
| Temperatura przechowywania (°C) | -40 ~ +85 | ||||||
| Długość włókna | 1m lub dostosowane | ||||||
| Rodzaj włókna | G657A | ||||||
| Typ złącza | Dostosowane | ||||||
| Rozdzielacz PLC Bare Fibre (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| Rozdzielacz PLC bez bloków (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Moduł rozdzielacza PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-montaż w stojaku (mm) | 19'1U 2U do montażu w szafie, LGX, ODF | ||||||
Informacje o zamówieniu modułu rozdzielacza PLC 1x64
| lekarz ogólny | XXX | XX | XX | XX | XX | XX |
|
Port Konfiguracja |
Typ modułu | Rodzaj kabla | Długość włókna | Złącze wejściowe |
Wyjście złącze |
|
|
G=Geży P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF = Bare Fibre BL=Bez bloków MO=Moduł LG=pudełko LGX RM = montaż w stojaku CB=Pudełko kasetowe XX=Dostosowane
|
00=brak 09=900um Luźna rurka 20=2,0 mm 30=3,0 mm |
05=0,5m 10=1,0m 15=1,5m 30=3,0m 40=4,0m 50=5,0m ...... |
0=brak 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Dostosowane |
0=brak 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Dostosowane |
Często zadawane pytania
Pytanie 1:Czy mogę zamówić próbkę?Jakie jest twoje MOQ modułu rozdzielacza PLC 1x64?
