Moduł 8CH DWDM 2In1 Rack z podwójnym światłem DWDM mux Pasywne filtry 1x8 Kanały sieci
DWDM (Dense Wavelength Division Multiplexing) to połączenie zestawu fal optycznych, które mogą być przesyłane za pomocą jednego włókna.Moduł DWDM uruchomiony przez firmę GEZHI Photonics opiera się na technologii pokrycia cienkim filmem.Jest to technologia laserowa wykorzystywana do zwiększenia przepustowości istniejących sieci optycznych.
GEZHI Photonics dostarcza pełną gamę DWDM Mux Demux z dostosowanymi kanałami, długością fali, mocą, typem włókna i typem złącza.
| Niska utrata wstawienia |
| Wysoka izolacja |
| Wysoka stabilność i niezawodność |
| Przemysłowa temperatura pracy |
| (-40~+80°C)dostępne) |
| Dostosowany typ pakietu |
| Rurka ze stali nierdzewnej, pudełko ABS, moduł ABS plug-in, podwozie LGX, podnośnik |
Specyfikacja
|
Parametry
|
Jednostka
|
8+1CH DWDM Mux+Demux
|
|
Numer kanału
|
- Tak.
|
8+1CH
|
|
Operacja Długość fali
|
nm
|
C53~C60+Aktualizacja+1% Port monitora
|
|
Centralna długość fali kanału
|
nm
|
Sieć ITU-T @DWDM
|
|
Przekaźnik kanału
|
nm
|
0.8 (100 GHz)
|
|
Strata z wstawienia @PB
|
dB
|
< 2.8
|
|
Monitorowanie Mux 1%
|
dB
|
< 24.3
|
|
Monitorowanie Demux 1%
|
dB
|
< 21.5
|
|
Izolacja @Stojący obok kanału
|
dB
|
> 30
|
|
Izolacja @Nieprzyległy kanał
|
dB
|
> 34
|
|
Izolacja @Reflect Channel
|
dB
|
>15
|
|
Pasband Ripple
|
dB
|
< 0.5
|
|
Utrata zależna od polaryzacji
|
dB
|
< 0.15
|
|
Polaryzacja trybu rozproszenia
|
ps
|
< 0.1
|
|
Dyrektywność i strata zwrotu
|
dB
|
Pozycje z tytułu ryzyka kredytowego
|
|
Obsługa energii
|
mW
|
< 500
|
|
Złącze
|
- Tak.
|
SC/UPC lub na zamówienie
|
|
Rodzaj włókna
|
- Tak.
|
SMF-28e lub dostosowany
|
|
Temperatura pracy
|
°C
|
-20 ~ +70
|
|
Temperatura przechowywania
|
°C
|
-40 ~ +85
|
|
Wymiar opakowania
|
mm
|
4slot 19" 1U Rackmount
|
|
Sieci GEZHI z podwójnym światłem DWDM mux Passive Filters 1x8 Channels oferują rozwiązania DWDM terminali o dużej pojemności do rozszerzania sieci.Ten podwójny światłowodowy DWDM mux Passive Filters 1x8 Kanały sieci jest używany do transmisji dalekodystansowej, gdzie długości fal są paketowane ściśle razem w C-band w sieci 100GHz (0Podwójne światło DWDM mux Passive Filters 1x8 Kanały sieci jest protokołu przejrzysty i odpowiedni do zastosowań, w tym SDH/SONET, 10/1G Ethernet, 16/8/4/2/1G Fiber Channel, CATV, FTTx,itd..

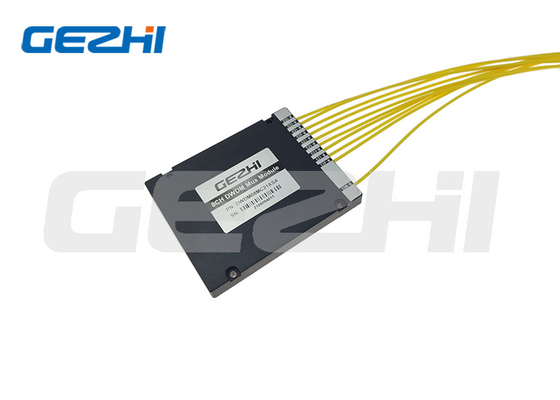

Podwójne światło DWDM mux Filtry pasywne 1x8 Kanały sieci

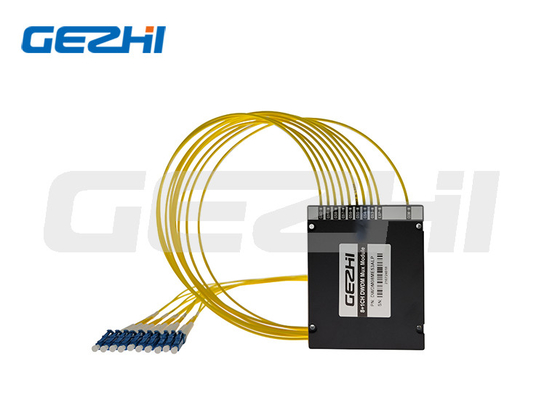

8 kanałów Multiplekser światłowodowy Moduły DWDM Mux

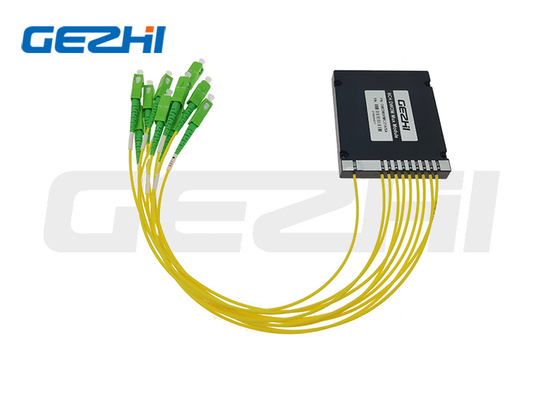

DWDM z podwójnym światłem
Informacje o zamówieniu
|
CWDM
|
Liczba kanałów
|
Konfiguracja
|
Pierwszy kanał
|
Ostatni kanał
|
Rodzaj modułu
|
Rodzaj kabla
|
Długość włókna
|
Złącze
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
......
16=16CH
17=17CH
18=18CH
......
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S=określić
|
27=1270
29=1290
......
47=1470
S=określić
|
A1 = pudełko ABS 100x80x10mm
A2 = pudełko ABS 120x80x18mm
A3 = pudełko ABS 140x115x18mm
L1=LGX 129*29*130mm
L2=LGX wstawić w 2slot Rack
L4=LGX wstawić w 4slot Rack
R1=19" 1 U Rack
R2=2slot 19′′1U Rack
R4=4slot 19′′1U Rack
S=określić
|
09=900um luźna rurka
20 = 2,0 mm
30 = 3,0 mm
|
05=0,5 m
10=1,0m
15 = 1,5 m
S=określić
|
00 = żaden
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S = Specyficzne
|
Częste pytania
Q1:Mogę prosić o próbkę?
A1: Zamówienie na próbki jest mile widziane do testowania i sprawdzania jakości.MOQ, próbka 1 sztuk jest dostępna.Przyjmuje się również próbki mieszane.
P2: Jaki jest czas realizacji?
Odpowiedź: Zwykły czas realizacji wynosi około 1 tygodnia,W przypadku dużych ilości i specjalnych produktów, proszę sprawdzić czas realizacji z naszym przedstawicielem handlowym.Ale mamy zapasy niektórych produktów,Może wysłać 1-3 dni po otrzymaniu płatności.
P3:Jakie są warunki płatności?
A3: Termin płatności: T/T, Paypal,Western Union,płatność gotówką, Alibaba itp.
Q4: Jaki jest czas gwarancji
A4: 3 lata gwarancji.
P5: Czy mogę użyć własnego logo, etykiety i opakowania?
A5: Tak, możemy zapewnić usługę OEM, która zgodnie z Twoimi wymaganiami, zaprojektuje etykietę produktów, logo, PN, SN, pakiet.
