Szczegóły Produktu:
Zapłata:
|
| Orzecznictwo: | elcordia GR-1435-CORE Compliant | Nazwa produktu: | 12F MPO (kobieta) - MPO (kobieta) 3,0 mm kabel skrętowy |
|---|---|---|---|
| Złącze: | MPO (kobieta) do MPO (kobieta) | Rdzenie światłowodowe: | 12F |
| Zastosowanie: | FTTX + LAN, sprzęt testujący, sieci telekomunikacyjne itp |

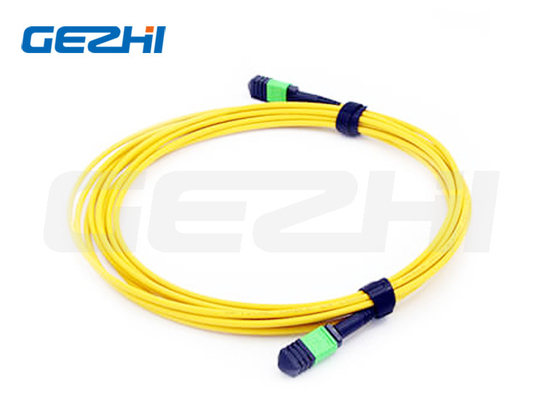

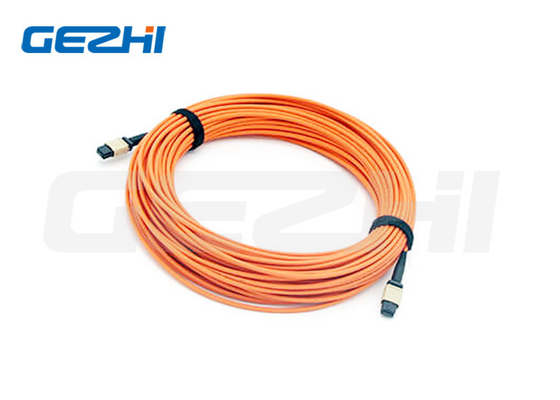

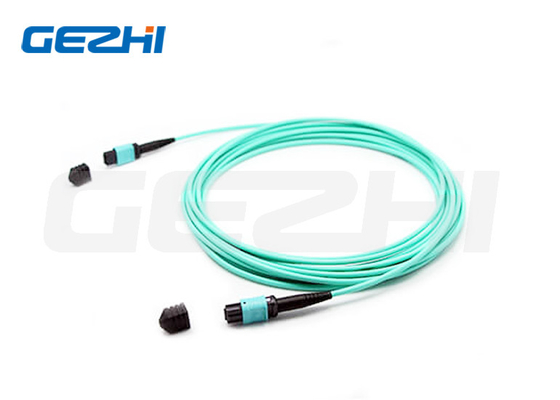

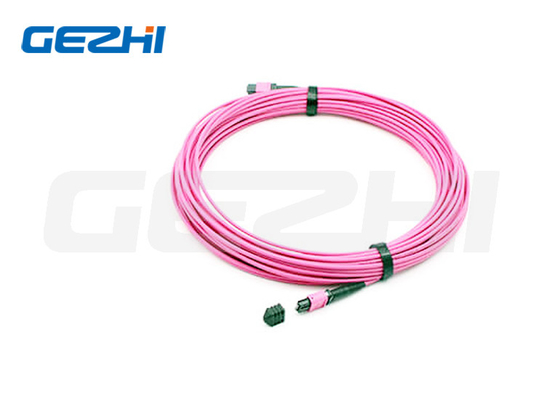

12F MPO (kobieta) - MPO (kobieta) 3,0 mm LSZH Fiber Patch Cable / Trunk Cable
Opis produktu
Połącznik MPO na obu końcach. Kable MPO Patch/trunk kable łączą moduły MPO razem jako stałe łącze. Kable Patch/trunk kable są dostępne z 12, 24, 48,6072,96,144fibers. Wspierają prędkości do 10/40/100Gbps rozwiązań centrum danych. Są one zazwyczaj przyjmowane do łączenia kaset, paneli lub wytrzymałych fan-outów MPO,oraz ułatwić szybkie wdrożenie kabli rdzenia o wysokiej gęstości w centrach danych i innych środowiskach o wysokiej przepustowości światła. Poza tym, MPO zapewnia również dużo elastyczności i wygody, gdy trzeba zmienić styl złącza w panele patch.instaluję nową kasetę z nowym stylem złącza na stronie połączenia krzyżowego panelu patch.
Cechy
1Niska strata wstawienia, wysoka strata zwrotu
2.MT Multi-Fiber Connector, 4,8Złącza i zestawy z łącznikami światłowodowymi 12, 24
3Ekonomiczne rozwiązanie dla masowego likwidacji włókien
4. Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stratze
5.Dostępne opcje kable okrągłego, owalnego i gołej wstążki
6.Kosze z kodem kolorowym dostępne do odróżnienia typu włókna, rodzaju lakieru i/lub klasy złącza
7.Dobry w możliwości powtarzania i wymiany
Zastosowanie
1Sieć komunikacji danych.
2Sieć dostępu do systemu optycznego.
3- Kanał światłowodowy do sieci magazynu.
4Architektura o wysokiej gęstości.
Specyfikacja
| Przedmioty specjalne. | Jednorazowy tryb (polerowany o 8-stopniowej temperaturze APC) | Multimodowy (PC Flat Polish) |
|
Utrata wstawienia (MPO) (IEC 61300-3-34) |
Standardowa strata: ≤ 0,75 dB (max), ≤ 0,35 dB (typowa) Super Niska strata: ≤ 0,35 dB (max), ≤ 0,20 dB (typowa) |
Standardowa strata: ≤ 0,6 dB (max), ≤ 0,35 dB (typowa) Bardzo niska strata: ≤ 0,35 dB (max), ≤ 0,20 dB (typowa) |
| Utrata zwrotu (MPO) | ≥ 60 dB ((8 stopni polerowania) | ≥ 25 dB |
| Trwałość | < 0,3 dBTypiczna zmiana, 200 parzeń | |
| Wymienność | ≤ 0,2 dB | |
| Wytrzymałość na rozciąganie | > 70N | |
| Temperatura pracy | -40 do + 85°C | |
Rodzaje złączy MPO
| Złącze | Kanał światłowodowy |
| Włącza MPO dla kobiet | 12 Włókna |
| Uwaga: Kobietowy złącze musi być podłączone do męskiego typu złącza. | |
Produkty MPO Szczegóły& Norma
| Złącze | Odnośnik | Szczegóły o mieszkaniu |
| MPO w trybie pojedynczym | IEC 61754-7 |
SM APC: zielone złącza + czarny but (standard loss MPO) SM APC: Żółte złącza+czarny but (Super Low Loss MPO) |
| MPO Multimode | IEC 61754-7 |
OM1&OM2 PC: Beżowe złącza + czarny but (Standard Loss MPO) OM3&OM4 PC: łączniki Aqua+czarny but (Standard&Super MPO o niskiej stratze) OM3&OM4 PC: Heather Violet złącza + czarny but (Standardowa strata MPO) |
· Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5 ((FOCIS5)
· Układ kablowy strukturalny według TIA-568-C
· Zgodny z kanałem światłowodowym 10G
· 40G i 100G IEEE 802.3
| Liczba włókien | OD ((mm) |
Dopuszczalne minimum Siła na rozciąganie (N) |
minimalne dopuszczalne Obciążenie tłoczeniowe ((N/100 mm) |
Minimalne zgięcie Radiusz ((MM) |
| 12 | 3.0±0.15 |
krótkoterminowe: 180; Długoterminowe: 90 |
krótkoterminowe: 500; Długoterminowe: 150 |
Statyczny: 10D Dynamiczny: 20D |
Wskaźnik zakłóceń 3D MPO
| Pozycja (IEC-61300-3-30) | Minimalne | Maksymalny | ||
| Promień krzywizny (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 mm | |||
| Kąt | kąt X | -0,2° | -0,2° | |
| kąt Y | APC | 70,85° | 80,15° | |
| PC | -0,2° | -0,2° | ||
| Wysokość włókna (nm) | 1000 nm | 3500 nm | ||
| Max.DH.Wszystkie włókna: | - 300 nm. | 300 nm | ||
| DH.Adj: | - 300 nm. | 300 nm | ||
| DH.Ave Fiber: | - 300 nm. | 300 nm | ||
| Włókno wnętrza: | SM | N/A | N/A | |
| MM | - 200nm. | 300 nm | ||
Rysunek kable
Tolerancja długości
| Ogólna długość ((L) ((m) | długość tolerancji ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Wcześnie zakończony MPO Technologia-polarność
DOSTępność
1Dostępne są taśmy i kable wiązane;
2- Dostępne kable patch, zestawy kabli.
3Dostępny jest przewód na taśmę.
4.MPO Loopback dostępny
5Połączenie kablowe do centrum danych.
