Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Przełącznik optyczny 1x16 MEMS do montażu w stojaku | Zakres długości fali: | 850/1310 dla MM lub 1260 ~ 1650 dla SM lub dostosowane |
|---|---|---|---|
| Testowanie długości fali: | Testowanie długości fali | Złącze: | FC, SC, LC, ST lub dostosowane |
| Port monitora: | Port monitora | ||
| High Light: | Automatyczne pomiary MEMS Przełącznik optyczny,Przełącznik optyczny MEMS,Przełącznik optyczny 1x16 Mems |
||
Włókno optyczne 1x16 MEMS Włącznik optyczny
Opis produktu
1xN MEMS Optical Switch Rackmount
Przełączniki optyczne MEMS GEZHI, MEMs Przełączniki światłowodowe oparte są na zintegrowanej technologii MEMS z krzemu i są dostępne w wielokanałowej wersji 1x4, 1x8, 1x16, 1x24, 1x32, 1x64,1x128 do 1x256 i matryca MxN Mems przełącznik optyczny 8x8, 16x16, 16x64, 64x64 kanały.Zestaw przełączników optycznych MEMS może być sterowany indywidualnie i jest dwukierunkowy, dzięki czemu może być używany w orientacji 1xN lub Nx1.
Przełączniki optyczne MEMS 1xN firmy GEZHI® zapewniają doskonałą wydajność optyczną, wysoką niezawodność w bardzo długim okresie użytkowania.lotnictwo kosmiczne i inne wymagające zastosowania.
Cechy
1.SerialNet, wysoka niezawodność, wysoka stabilność
2Panel wyświetlaczy LCD, wygodna obsługa
3.Przejrzysty sygnał przesyłowy.
4Można ustawić kanał i interwał czasu automatycznego skanowania.
5.RS232 System sterowania i zdalnego zarządzania siecią Ethernet RJ45
Wnioski
1.FITL
2Automatyczne pomiary
3System monitorowania i utrzymania kabli sieci optycznej
Specyfikacje
| Parametry | Jednostka | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
| Zakres długości fali | nm | 850/1310 dla MM lub 1260~1650 dla SM lub dostosowane | |||||||
| Badanie długości fali | nm | 850/1310, 1310/1550 lub na zamówienie | |||||||
| Strata wstawienia (maksymalna) | dB | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.7 | ≤ 1.7 | ≤ 2.0 | ≤ 2.2 | ≤ 2.4 |
| Strata zwrotu | dB | MM ≥ 30, SM ≥ 45 | |||||||
| Wystarczy: | dB | MM ≥ 30, SM ≥ 45 | |||||||
| PDL | dB | ≤ 0.10 | |||||||
| WDL | dB | ≤ 0.30 | |||||||
| TDL | dB | ≤ 0.30 | |||||||
| Powtarzalność | dB | ≤ 0.02 | |||||||
| Czas przełączania | ms | ≤ 8 (przyległy kanał) | |||||||
| Moc optyczna | mW | ≤ 500 | |||||||
| Rodzaj włókna | - Tak. | 9/125 | |||||||
| Złącze | / | FC, SC, LC, ST, SMA lub na zamówienie | |||||||
| Port monitorowania | / | RJ45 i RS232 lub dostosowane | |||||||
| Zasilanie robocze (typu wtyczki) | V | AC:220V (50/60Hz) lub DC:36V~72V | |||||||
| Temperatura pracy | °C | -10~+60 | |||||||
| Temperatura przechowywania | °C | -40~+85 | |||||||
| Wymiary mocujące stojak | mm | Dostępna jest dostosowanie 1U L483XW230XH44.5 (do 32 kanałów). | |||||||
| Dostępna jest dostosowanie 2U L483XW230XH89 (do 128 kanałów). | |||||||||
| Dostępna jest dostosowanie 3U L483XW230XH133.5 (do 256 kanałów). | |||||||||
Rysunek

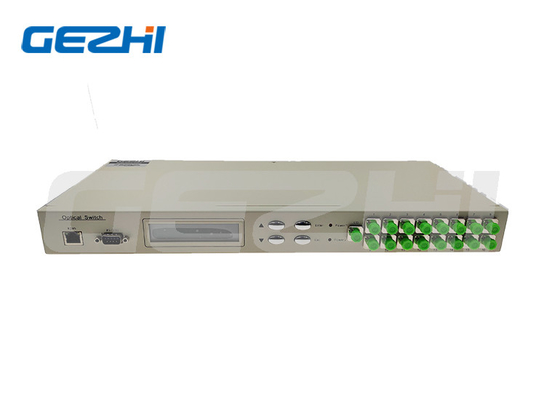

1x128 MEMS Przełączniki światłowodowe Rackmount Front Panel
1x128 MEMS Przełączniki światłowodowe
Trasa optyczna
Informacje o zamówieniu MEMS-1xN-X-XX-X-XX-XX-XX-XX-XX
| MEMS | Tryb | Długość fali | Pakiet | Rodzaj włókna | Zasilanie | Złącze |
| 1x4 1x8 1x16 1x32 1x64 1x128 S = Specyfikacja |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=określić |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=określić |
M5=50/125 M6=62,5/125 S9=9/125 S=określić |
AC = pojedyncze 85 ~ 265V Prąd stały = pojedynczy 36~72V AA = podwójne 85 ~ 265 V DD = podwójne 36 ~ 72V AD=AC85~265V+DC36~75V |
00=Żaden FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=określić |
