Niskie straty wtrąceniowe 1590nm 1x7 CH Mini kompaktowy moduł CWDM

Name: Niskie straty wtrąceniowe 1590nm 1x7 CH Mini kompaktowy moduł CWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: CCWDM-1x7
Price: 744.08 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	CCWDM-1x7
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	2-7 dni roboczych
Warunki płatności:	T / T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS ISO9001

Nazwa przedmiotu:

Moduł mini CWDM

Kanał:

1x7

Długość fali:

1470 ~ 1590 nm

Złącze:

Dostosowane

Podanie:

Opcjonalna usługa specjalna

Funkcja:

Super stabilność termiczna

Szczegóły pakowania:

2 sztuki w piance z kartonikiem

Możliwość Supply:

60000 sztuk na miesiąc

Podkreślić:

1x7 CCWDM Mux Demux

moduł CCWDM 1590nm

optyczne urządzenie CCWDM

Opis produktu

Moduł 1x7 CH Mini CWDM Optyczne urządzenie CCWDM Mux / Demux

GEZHI specjalizuje się w niestandardowych konfigurowanych, niezawodnych produktach CCWDM w oparciu o wymagania klienta.Nasz moduł optyczny CCWDM Mux / Demux 1x7 CH Mini CWDM jest oparty na optyce wolnej przestrzeni i ma lepszą jednorodność w porównaniu z projektami filtrów cienkowarstwowych (TFF).Wysoka izolacja GEZHI, niskie straty wtrąceniowe, niski PDL Kompaktowy moduł CWDM Pasywny CCWDM oferuje wysokie parametry jakości z 7 długościami fali 1470nm, 1490nm, 1510nm, 1530nm, 1550nm, 1570nm, 1590nm oraz z portem aktualizacji do przyszłego rozwoju i przedłużenia włókien.

Moduł optyczny 1x7 CH Mini CWDM CCWDM Mux / Demux może zastąpić Produkty CWDM stosowane w telekomunikacji, sieciach PON, sieciach korporacyjnych, telewizji kablowej i innych dziedzinach.Niższe tłumienie wtrąceniowe sprawia, że moduł CCWDM ma mniejsze tłumienie sygnału, gdy jest używany, zmniejszając w ten sposób zapotrzebowanie na moc nadajnika sygnału.

cechy	Aplikacje
Super stabilność termiczna Dostępna rozszerzona temperatura robocza Kompaktowy rozmiar Bardzo niskie straty Doskonała niezawodność	Sieci telekomunikacyjne Opcjonalna usługa specjalna Sieci metra System CWDM Sieci szerokopasmowe

Specyfikacje

Parametr		7 Ch	7 + UPG	8 rozdz	8 + UPG1	8 + UPG2
Długość fali roboczej (nm)		1260 ~ 1620
Długość fali kanału (nm)		1270,1290, ..., 1590,1610 lub 1271,1291, ..., 1591,1611
Zakres długości fal portu UPG (nm)		NA	TBD	NA	1260 ~ 1360	1260 ~ 1457
Odstęp między kanałami (nm)		20
Kanał Passband (nm)		CWL +/- 6,5 nm
Strata wtrąceniowa (dB) *		≤2,0	≤2,0	≤2,2	≤2,2	≤2,5
Tętnienie kanału (dB)		≤0,3
Izolacja (dB)	Sąsiadujący	> 30
	Non-adjacen	> 40
Izolacja UPG (dB)		NA	> 15	NA	> 15	> 15
Dyspersja w trybie polaryzacji (PS)		≤0,2
Strata zależna od polaryzacji (dB)		≤0,2
Kierunkowość (dB)		> 45
Strata powrotu (dB)		> 45
Maksymalna moc obsługiwana (mW)		500
Temperatura pracy (℃)		-40 ~ + 75
Temperatura przechowywania (℃)		-40 ~ + 85
Typ włókna		G657A1
Złącze		TBD
Wymiar opakowania (mm)		L55 x W35 x H8 lub L46 x W28 x H6

Unikalna technologia wolnej przestrzeni
Moduł optyczny CCWDM Mux / Demux 1x7 CH Mini CWDM wykorzystuje technologię wolnej przestrzeni, która wykorzystuje propagację światła w wolnej przestrzeni do bezprzewodowego przesyłania danych.Wewnątrz urządzenia sąsiednie kanały sygnałowe są kaskadowane przez równoległą wiązkę zamiast światłowodu.Oszczędza to dużo miejsca na opakowanie, a wyjątkowe wykonanie pomaga również CCWDM Mux Demux przy niskich stratach wtrąceniowych.

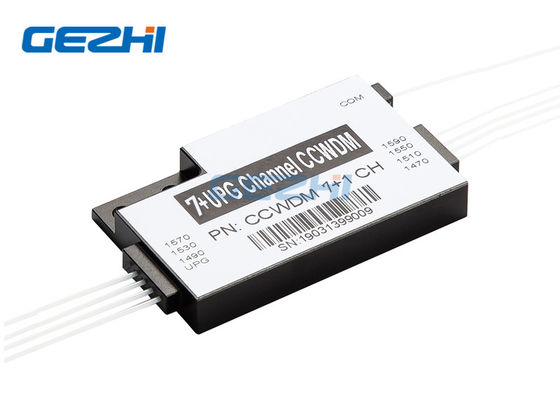

Niskie straty wtrąceniowe 1590nm 1x7 CH Mini kompaktowy moduł CWDM 0

Moduł 1x7 CH Mini CWDM Optyczne urządzenie CCWDM Mux / Demux

Niskie straty wtrąceniowe 1590nm 1x7 CH Mini kompaktowy moduł CWDM 1

Informacje dotyczące zamawiania

Konfiguracja

Nr kanału

Typ warkocza

Błonnik długość

Deklinacja(mm)

Złącze

CC = CCWDM

70 = 7 kanałów

71 = 7 + UPG

80 = 8 kanałów

81 = 8 + UPG1

82 = 8 + UPG2

……

0 = 250um

1 = 900um

0 = 0,5 m

1 = 1m
2 = 1,5 m
3 = inne

1 = dł. 55 x szer. 35 x wys. 8

2 = dł. 46 x szer. 28 x wys. 6

0 = brak
1 = FC / APC
2 = FC / PC
3 = SC / APC
4 = SC / PC

5 = LC / APC
6 = LC / szt

7 = inni

Rysunek techniczny

TYP 1

Niskie straty wtrąceniowe 1590nm 1x7 CH Mini kompaktowy moduł CWDM 2

TYP 2

Niskie straty wtrąceniowe 1590nm 1x7 CH Mini kompaktowy moduł CWDM 3
