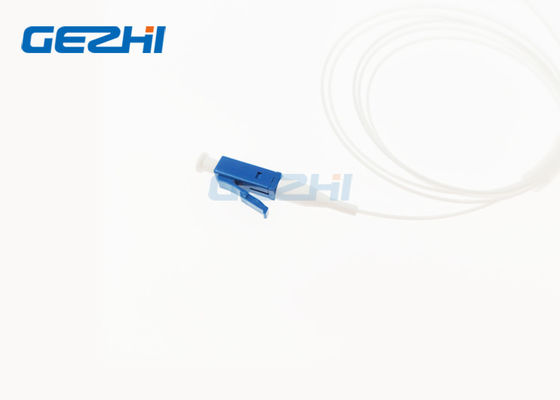

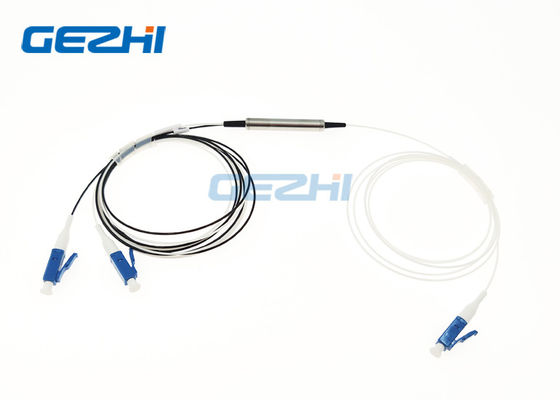

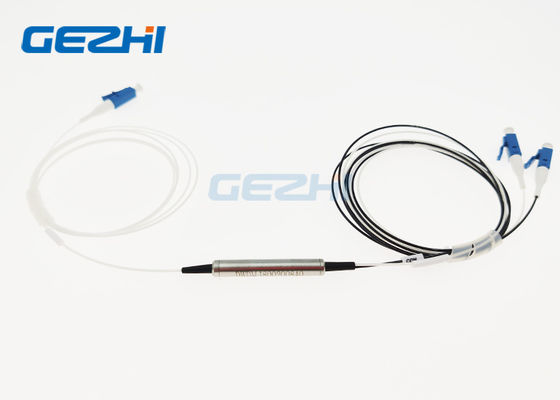

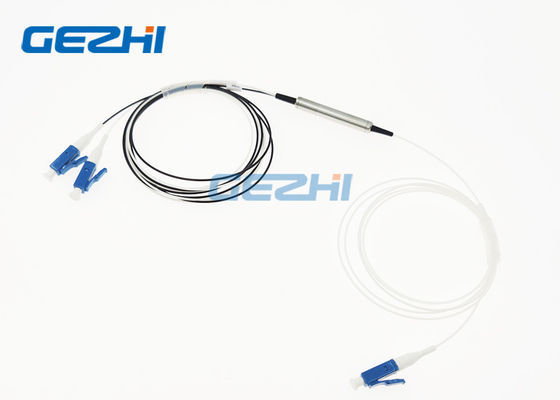

Filtr 1x2 WDM

Name: Filtr 1x2 WDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x2-CWDM
Price: 7.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	1x2-CWDM
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	5-8 dni roboczych
Warunki płatności:	T / T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS,ISO9001

Nazwa produktu:

Urządzenie CWDM

Długość fali:

1270 ~ 1610 nm lub 1271 ~ 1611 nm

Port:

Port 1x2

Pakiet:

rura ze stali nierdzewnej

Złącze:

LC / UPC

Podanie:

Routing długości fali

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

100000 kanałów na miesiąc

Podkreślić:

1x2 CWDM Mux DeMux

1x2 CWDM Device

moduł 1611nm cwdm

Opis produktu

1x2 CWDM add / drop urządzenie filtrujące 3-portowy element jednokanałowy

Komponenty jednokanałowe GEZHI 1x2 CWDM obejmują wszystkie komponenty oparte na TFF przy użyciu całkowicie szklanej platformy dla lepszej wydajności, takiej jak niższe tłumienie wtrąceniowe i wyższa stabilność termiczna, przy konkurencyjnej strukturze kosztów.

Moduły Mux i DeMux firmy GEZHI Coarse Wavelength Division Multiplexing (CWDM) są oparte na unikalnej technologii TFF, która zapewnia wysokiej jakości urządzenie CWDM z wysoką izolacją kanałów, niską stratą zależną od polaryzacji, płaskim i szerokim pasmem przepustowym oraz stabilną wydajnością środowiskową.To 3-portowe jednokanałowe urządzenie filtrujące 1x2 CWDM nie zawiera epoksydów w ścieżce optycznej i jest zgodne z RoHS.

cechy

Aplikacje

Płaskie i szerokie pasmo przenoszenia
Strata zależna od niskiej polaryzacji
Wyjątkowo stabilny i niezawodny
Zgodność z Telcordia GR-1221
Oparty na filtrze cienkowarstwowym

Sieć Metro / Access
Routing długości fali
Rozbudowa istniejących systemów CWDM
Dodaj / upuść kanał
Łącza światłowodowe CATV

Specyfikacja

Parametr		Specyfikacja
Długość fali kanału (nm)		1260 ~ 1620
Dokładność środkowej długości fali (nm)		± 0,5
Odstęp między kanałami (nm)		20
Pasmo przepustowe kanału (przy przepustowości -0,5 dB (nm)		± 7,5
Strata wtrąceniowa w kanale przepustowym (dB)		≤0,6
Strata wtrąceniowa kanału odbicia (dB)		≤0,4
Tętnienie kanału (dB)		<0,3
Izolacja (dB)	Sąsiadujący	> 30
	Nie sąsiadujące	> 40
Strata zależna od polaryzacji (dB)		<0,1
Dyspersja w trybie polaryzacji		<0,1
Kierunkowość (dB)		> 50
Strata powrotu (dB)		> 45
Maksymalna moc obsługiwana (mW)		300
Temperatura działania (℃)		-20 ~ + 75
Temperatura przechowywania (℃)		-40 ~ 85
Wymiar opakowania (mm)		Φ5,5x34

1x2 CWDM add / drop urządzenie filtrujące 3-portowy element jednokanałowy

Informacje dotyczące zamawiania:

CWDM

Port

Długość fali

Pakiet

Typ włókna

Długość włókna

Złącze wejścia / wyjścia

1x2

1270 = 1270

1290 = 1290

......

1610 = 1610

1271 = 1271

1291 = 1291

......

1611 = 1611

G = szklana rurka

S = rura ze stali nierdzewnej

1 = gołe włókno

2 = luźna tuba 900um

1 = 1m

2 = 2m

S = Określ

0 = brak

1 = FC / APC

2 = FC / PC

3 = SC / APC

4 = SC / PC

5 = LC / APC

6 = LC / szt

S = Określ

Rysunek techniczny

1x2 CWDM add / drop urządzenie filtrujące 3-portowy element jednokanałowy

Filtr 1x2 WDM 1
