| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | Rozgałęźnik plc światłowodowy 1x4 |
| MOQ: | 1 szt |
| Cena £: | US$59-US$118 |
| Warunki płatności: | Western Union, T/T |

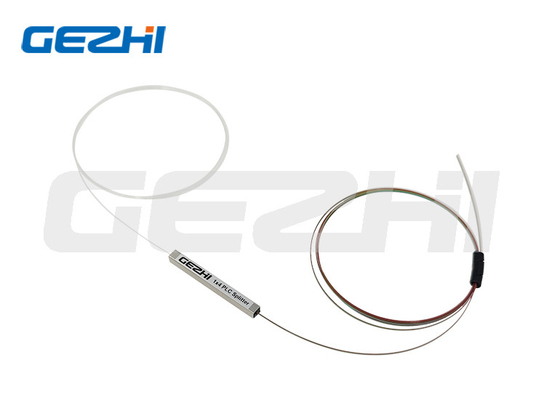

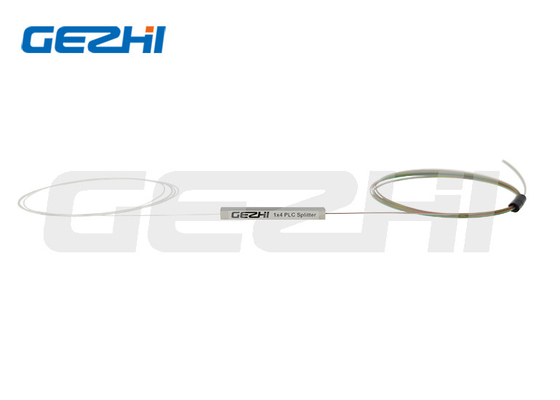

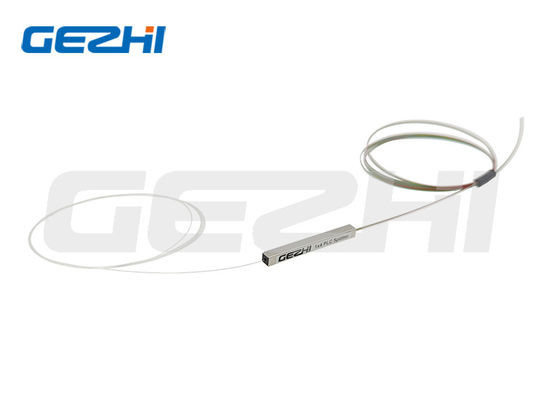

Płaski rozdzielacz optyczny z falowodem (rozdzielacz PLC) to urządzenie do dystrybucji mocy optycznej oparte na kwarcu, zintegrowane z falowodem, charakteryzujące się niewielkimi rozmiarami, szerokim zakresem długości fal roboczych, wysoką niezawodnością i doskonałą jednorodnością widmową. Produkt ten jest szczególnie odpowiedni dla pasywnych sieci optycznych (EPON, GPON itp.), które łączą centralę z urządzeniami końcowymi, umożliwiając podział sygnału optycznego. Oferujemy pełną gamę produktów 1XN i 2XN odpowiednich do różnych zastosowań.
| Typ produktu | Średnica światłowodu | Długość wejścia i światłowodu | Rozmiar opakowania |
|---|---|---|---|
| 1XN lub 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Na zamówienie |
|
| Parametr | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Długość fali roboczej (nm) | 1260-1650 | |||||||||||
| Typ światłowodu | G657A1 lub na zamówienie | |||||||||||
| Strata wtrąceniowa (dB) | 3.9 | 6.1 | 7.2 | 9 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Jednorodność (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Strata zależna od polaryzacji (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Strata powrotna (dB) | ≥55 | |||||||||||
| Kierunkowość (dB) | ≥55 | |||||||||||
| Długość światłowodu (m) | 1.0 lub na zamówienie | |||||||||||
| Stabilność temperaturowa (dB) | -40℃--85℃(≤0.5) | |||||||||||
| Temperatura pracy °C | -40℃--85℃ | |||||||||||
| Temperatura przechowywania °C | -40℃--85℃ | |||||||||||
| Parametr | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
|---|---|---|---|---|---|---|
| Długość fali (nm) | 1260-1650 | |||||
| Typ światłowodu | G657A1 lub na zamówienie | |||||
| Strata wtrąceniowa (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Jednorodność (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Strata zależna od polaryzacji (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Strata powrotna (dB) | ≥55 | |||||
| Kierunkowość (dB) | ≥55 | |||||
| Długość światłowodu (m) | 1.0 lub na zamówienie | |||||
| Stabilność temperaturowa (dB) | -40℃-85℃(≤0.5) | |||||
| Temperatura pracy °C | -40℃-85℃ | |||||
| Temperatura przechowywania °C | -40℃-85℃ | |||||
| Maksymalna moc (nW) | 1000 | |||||
|
|
