| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | Cyrkulator optyczny z 3 portami |
| MOQ: | 1 szt |
| Cena £: | US$59-US$118 |
| Warunki płatności: | T/T, Western Union |

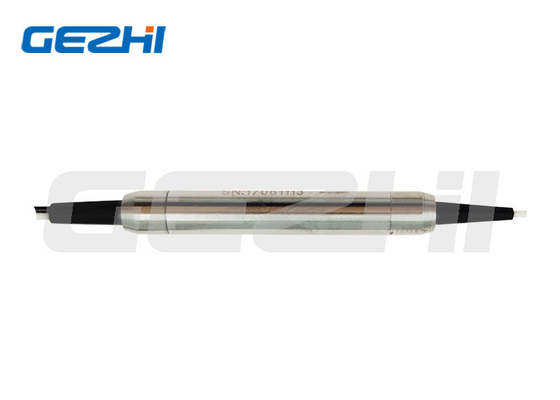

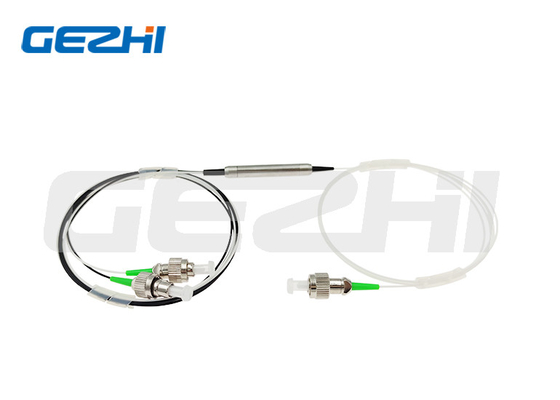

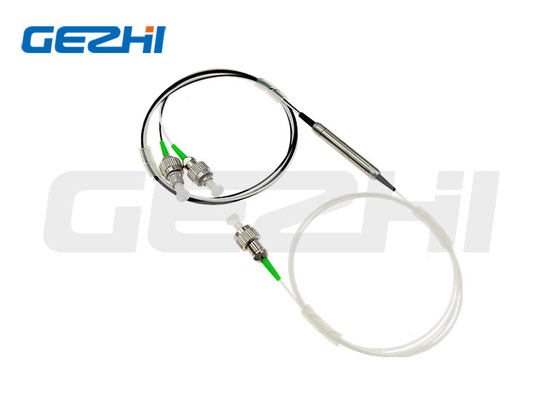

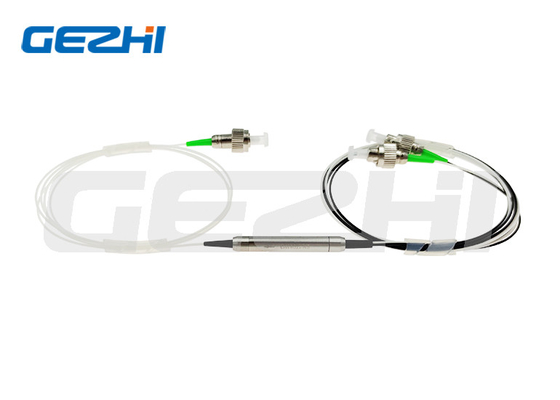

Niski współczynnik odbicia optyczny cyrkulator 3-portowy moduł światłowodowy ze złączem FC
Opis produktu
Cyrkulatory optyczne Gezhi znajdują wiele zastosowań w obwodach optycznych i systemach komunikacji optycznej do przekierowywania dwukierunkowych sygnałów optycznych do różnych portów.
Cyrkulator optyczny to specjalny komponent światłowodowy, który może być używany do oddzielania sygnałów optycznych poruszających się w przeciwnych kierunkach w światłowodzie, analogicznie do działania cyrkulatora elektronicznego. Cyrkulator optyczny jest urządzeniem trójportowym zaprojektowanym w taki sposób, że światło wchodzące do dowolnego portu wychodzi z następnego. Oznacza to, że jeśli światło wchodzi do portu 1, jest emitowane z portu 2, ale jeśli część emitowanego światła zostanie odbita z powrotem do cyrkulatora, nie wychodzi z portu 1, ale zamiast tego wychodzi z portu 3.
Aplikacje
Multipleksowanie Add-Drop
Czujniki światłowodowe
Dwukierunkowe systemy transmisji sygnału
Dwukierunkowe pompowanie
Urządzenia kompensujące dyspersję chromatyczną w linii
Cechy
Niskie straty wtrąceniowe
Niski PDL
Wysoka izolacja kanałów
Kompaktowa obudowa
Wysoka niezawodność i stabilność
Opłacalne
Specyfikacja
| Parametr | Klasa P | |
| Konfiguracja | Port 1 do Portu 2 do Portu 3 | |
| Długość fali roboczej (nm) | 1310±30 lub 1550±30 lub 1585±30 | |
| Izolacja (dB) | Typowa | 0.6 |
| Maksymalna | 0.8 | |
| Typowa izolacja (dB) | ≥50 | |
| Minimalna izolacja (dB) | ≥40 | |
| Przesłuch (dB) | ≥50 | |
| Straty zależne od polaryzacji (dB) | <0.15 | |
| Dyspersja modów polaryzacyjnych | <0.1 | |
| Straty powrotne (dB) | ≥50 | |
| Obsługa mocy (mW) | 500 | |
| Temperatura pracy (°C) | -10~+75 | |
| Wymiary obudowy (mm) | Φ5.5xL50 lub Φ5.5xL63 | |
Schemat aplikacji
Jak pokazano na rysunku: Cyrkulator znajduje się na obu końcach światłowodu. Każdy cyrkulator działa w celu dodania sygnału w jednym kierunku, jednocześnie usuwając sygnał w drugim. Zobacz przykład po lewej stronie.
Cyrkulator może być używany do przesyłania sygnałów optycznych przez pojedynczy światłowód w dwóch kierunkach.
|
|
