| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | 3-portowy cyrkulator optyczny w obudowie ABS |
| MOQ: | 1 szt |
| Cena £: | US$59-US$118 |
| Warunki płatności: | T/T, Western Union |

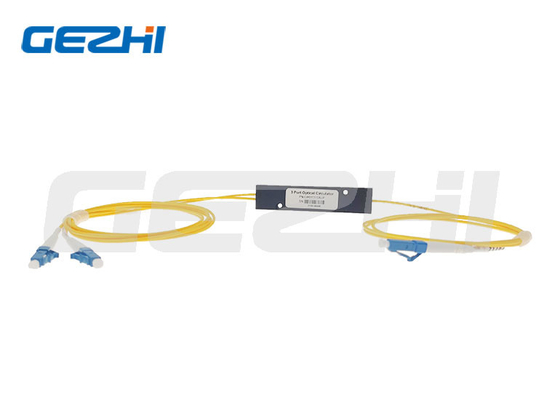

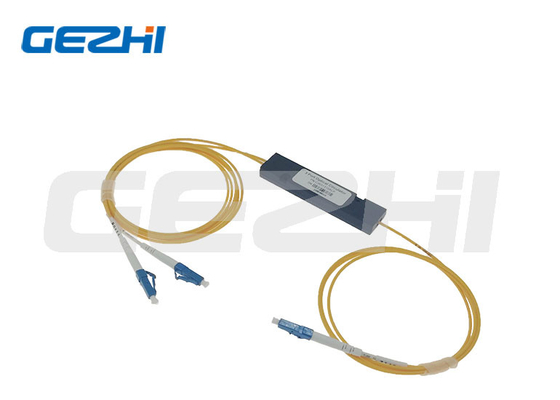

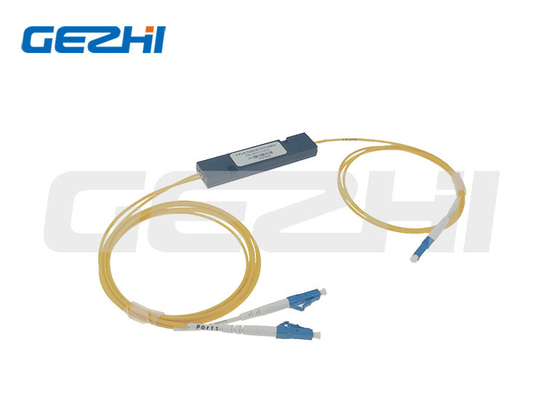

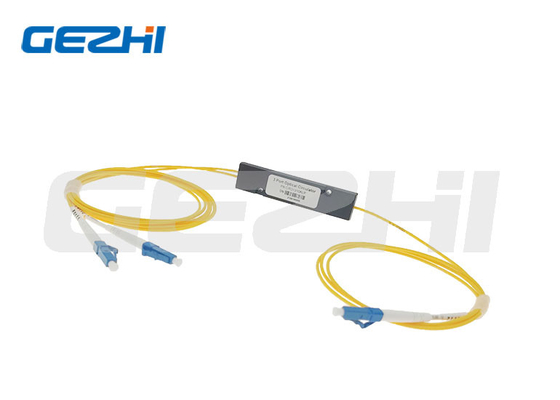

Wysoka niezawodność i stabilność 3-portowy światłowodowy cyrkulator w obudowie ABS ze złączem SC
Opis produktu
Cyrkulatory optyczne Gezhi znajdują wiele zastosowań w obwodach optycznych i systemach komunikacji optycznej do przekierowywania dwukierunkowych sygnałów optycznych do różnych portów.
Ta funkcja jest bardzo ważna dla dwukierunkowej transmisji i komunikacji optycznej. Zazwyczaj jest używana do transceiverów optycznych, filtrów FBG (światłowodowych siatek Bragga) i wzmacniaczy optycznych.
Aplikacje
Multipleksowanie dodawania/usuwania
Urządzenia do kompensacji dyspersji chromatycznej w linii sprzęgającej
Czujniki światłowodowe
Dwukierunkowe pompowanie
Dwukierunkowe systemy transmisji sygnału
Funkcje
Niskie straty wtrąceniowe
Wysoka izolacja kanałów
Opłacalne
Kompaktowa obudowa
Niski PDL
Wysoka niezawodność i stabilność
Specyfikacja
| Marka | Gezhi | |
| Opakowanie | Obudowa ABS | |
| Konfiguracja | Port 1 do Portu 2 do Portu 3 | |
| Długość fali roboczej (nm) | 1310±30 lub 1550±30 lub 1585±30 | |
| Izolacja (dB) | Typowa | 0.6 |
| Maksymalna | 0.8 | |
| Typowa izolacja (dB) | ≥50 | |
| Minimalna izolacja (dB) | ≥40 | |
| Przesłuch (dB) | ≥50 | |
| Straty zależne od polaryzacji (dB) | <0.15 | |
| Dyspersja modów polaryzacji | <0.1 | |
| Strata powrotna (dB) | ≥50 | |
| Moc znamionowa (mW) | 500 | |
| Temperatura pracy (°C) | -10~+75 | |
| Wymiary obudowy (mm) | Φ5.5xL50 lub Φ5.5xL63 | |
Schemat aplikacji
Jak pokazano na rysunku: Cyrkulator znajduje się na obu końcach światłowodu. Każdy cyrkulator działa w celu dodania sygnału w jednym kierunku, jednocześnie usuwając sygnał w drugim. Zobacz przykład po lewej stronie.
Cyrkulator może być używany do przesyłania sygnałów optycznych przez pojedynczy światłowód w dwóch kierunkach.
|
|
