| Brand Name: | GEZHI or OEM |
| Numer modelu: | Izolator światłowodowy |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

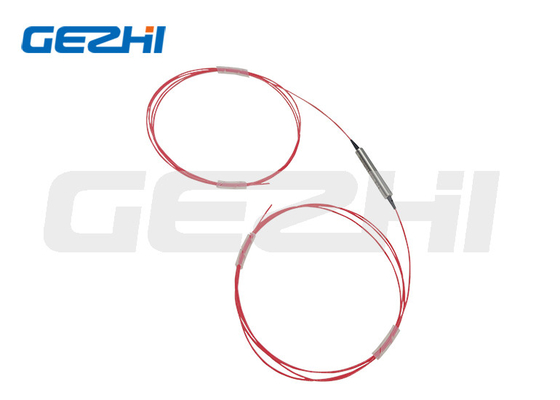

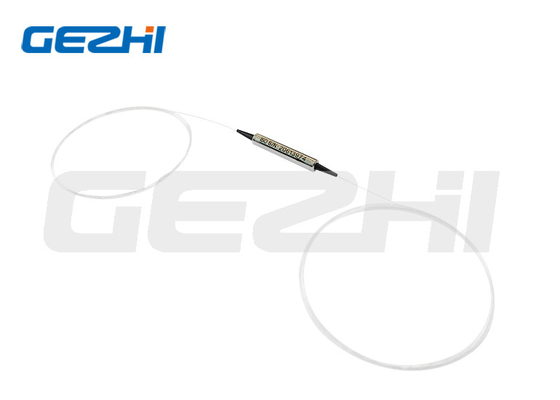

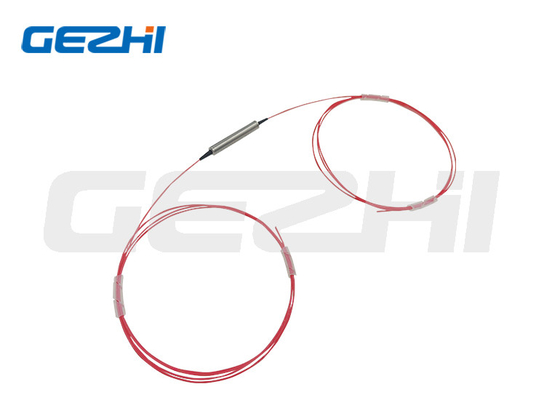

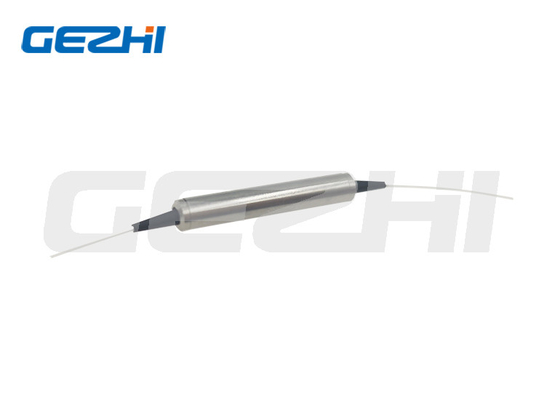

Izolator światłowodowy o wysokiej izolacji 1550nm Jedno- i dwustopniowe izolatory optyczne do CATV
Opis produktu
Izolatory optyczne mogą blokować odbicie wsteczne i rozpraszanie wsteczne w odwrotnym kierunku przy dowolnym stanie polaryzacji.Ma niską dyspersję trybu polaryzacji (PMD), zależną od polaryzacji (PDL), utratę wysokiej izolacji.
Aplikacje
• Wzmacniacz światłowodowy
• Łącze światłowodowe CATV
• Światłowodowe systemy LAN
• Telekomunikacja
• Testowanie systemu światłowodowego
Cechy
• Wysoka izolacja
• Niskie straty wtrąceniowe
• Nie zawiera żywic epoksydowych na ścieżce optycznej
• Wysoka strata zwrotu
• Utrata zależna od polaryzacji
Specyfikacja
| Robocza długość fali (nm) | 1550±15 | |
| Typ | Pojedyncza scena | Podwójny etap |
| Stopień | klasa P | |
| Typowa izolacja szczytowa (dB) | ≥42 | ≥58 |
| Izolacja (dB) | ≥32 | ≥46 |
| Typowa strata wtrąceniowa (dB) | 0,3 | 0,5 |
| Strata wtrąceniowa (dB) | ≤0,5 | ≤0,7 |
| Strata powrotna (dB) | ≥60/55 | |
| PDL (dB) | < 0,05 | |
| PMD (ps) | 0,2 (0,05 dostępne na życzenie) | |
| Temperatura pracy (℃) | -20 ～ + 70 | |
| Temperatura przechowywania (℃) | -40 ～ +85 | |
| Typ optyczny | Corning SMF-28 | |
| Długość optyczna (min.) | 1 metr na każdym końcu | |
| Maks.Moc robocza (mW) | 500 | |
|
Rozmiar opakowania (mm) |
Corning SMF-28 | |
Uszczelka
Zgodnie ze standardowym opakowaniem eksportowym.
Rysunek
Informacje dotyczące zamawiania
| Izolator | Długość fali | Pakiet | Średnica włókna | Długość włókna | Rodzaj włókna | Złącze |
|
S=Pojedynczy stopień D=Podwójny stopień |
13=1310 nm 14=1480 nm 15=1550 nm 58=1585 nm 59=1590 nm CL=pasmo C+L SCL=S+C+L pasmo |
1=Φ5,5x35mm 2=90x20x10mm X=Inni |
25=250um 90=900um 20=2,0 mm 30=3,0 mm X=Inni |
05=0,5m 10=1,0m 15=1,5m X=Inni |
9=9/125 X=Inni |
OO=Brak FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/szt LA=LC/APC X= Inni |
|
|
