| Wnioski: | Monitorowanie systemu | Zakres długości fali pasma odbicia: | 1460~1620 |
|---|---|---|---|
| Strata wtrąceniowa: | Kanał przejścia ≤0,8 | Tętnienie kanału: | <0,3 |
| Izolacja: | Kanał przejścia >40 | Czułość temperaturowa strat wtrąceniowych: | <0,005 |
| Utrata zależna od polaryzacji: | <0,1 | Dyspersja trybu polaryzacji: | <0,1 |
| Kierunkowość: | >50 | ||
| High Light: | 3-portowy moduł WDM,moduł FTTX WDM,filtr optyczny 1550nm |
||

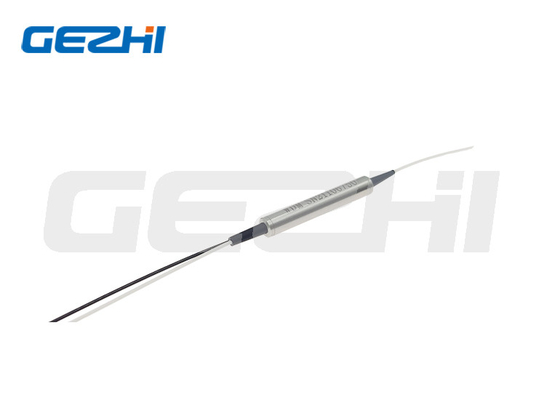

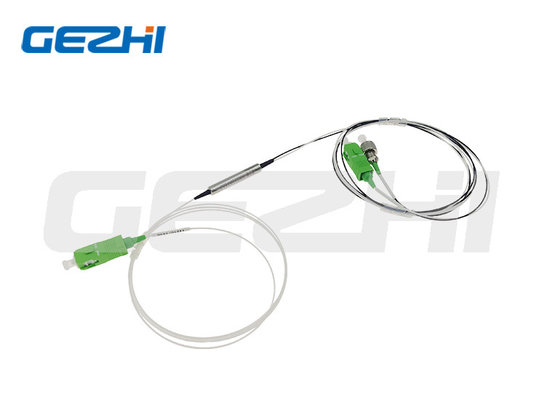

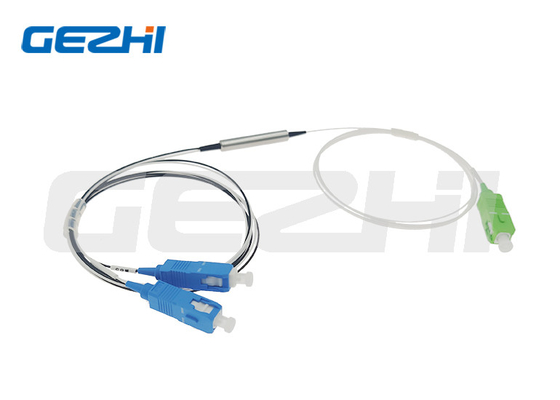

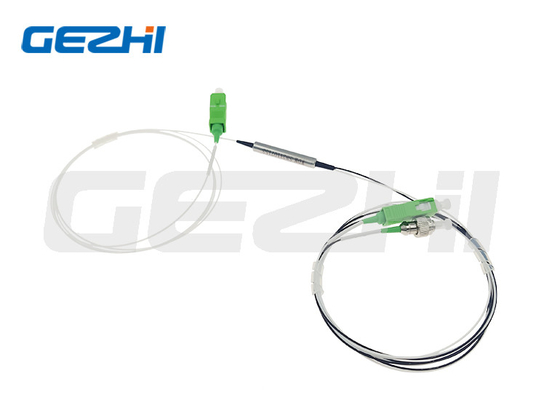

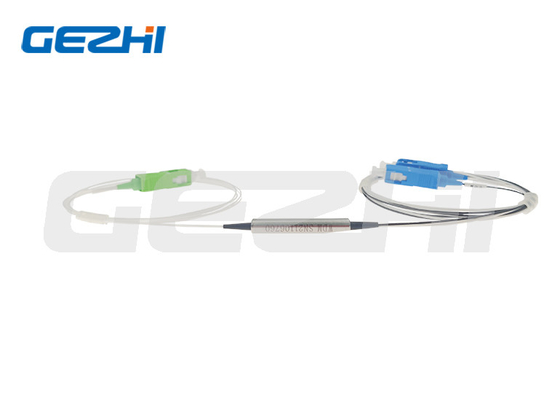

FTTX 3 porty Fiber Optic FWDM 1310nm 1490nm 1550nm Filtr optyczny
Opis produktu
Mikro-optyczny WDM wykorzystuje technologię cokowania cienkiej folii i opatentowaną konstrukcję opakowania mikrooptycznego łączącego metali nieflux. Zapewnia niską stratę wstawiania. Wysoką izolację kanału,niskotemperaturowa wrażliwość i ścieżka optyczna wolna od ekspoxy.
Cechy
1. Szeroki zakres długości fali operacyjnej
2- Niska utrata wstawienia.
3. Ultra płaskie szerokie pasmo.
4Wysoki kanał izolacyjny
5Wysoka stabilność i niezawodność
6.Bez epoksydu na ścieżce optycznej
Zastosowanie
1Instrumenty badawcze
2.FTTH Tri-Play system
3Połączenie CATV
4System WDM
5Sieci PON
Specyfikacja
| Parametry | Min. | Typowe | Maksymalnie | Jednostka | |
| Temperatura pracy | 0 | 30 | 70 | °C | |
| Względna wilgotność operacyjna | Nie kondensujące | 5 | 95 | % | |
| Temperatura przechowywania | Nie kondensujące | -40 | 85 | °C | |
| Przekazywanie mocy | 50 | MW | |||
| Zakres długości fali portu COM | 1260 | 1560 | nm | ||
| Długość fali portu TRANS | CATV | 1540 | 1550 | 1560 | nm |
| Długość fali portu REFL 1 | DATA w górnym rzędzie | 1260 | 1310 | 1360 | nm |
| Długość fali portu REFL 2 | DATA w dół | 1480 | 1490 | 1500 | nm |
| Włącza do urządzeń objętych pozycją 8421 lub 8421 | COM do TRANS | 0.3 | 0.5 | dB | |
| COM do REFL | 0.25 | 0.4 | dB | ||
| Izolacja COM do TRANS@1490nm±10nm | 1490nm do portu CATV | 15 | |||
| Izolacja COM do REFL@1550nm±10nm | 1550nm do portu DATA | 15 | |||
| Dyrektywność | 1310nm do portu CATV | 47 | |||
| Strata zwrotu (wszystkie porty) | 45 | ||||
| Utrata wrażliwości termicznej wprowadzania | 0.005 | dB/°C | |||
| Utrata zależna od polaryzacji | 0.1 | dB | |||
| Utrata zgięcia | @1550nm@10mm promienie, 1 obrót | 0.5 | dB | ||
| Rodzaj włókna | Corning@SMF-28 Ultra;900um luźna rura | ||||
| Długość włókna, zmierzona od krawędzi obudowy metralnej do końca włókna złącza | COM | 51 | cm | ||
| Trans | 100 | cm | |||
| REFL | 100 | ||||

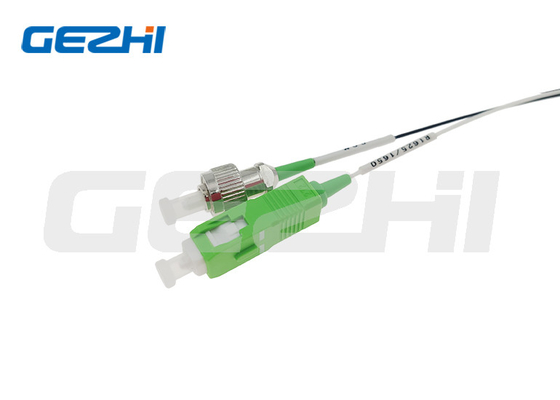

| Rodzaj złącza | COM | SC/APC | |||
| Trans | bez złącza | ||||
| REFL | bez złącza | ||||
| Długość rur opakowaniowych WDM | 38 | 39 | mm | ||
| Średnica rur opakowaniowych WDM | 5.5 | 6 | mm | ||
| Izolacja elektryczna rur WDM | Metalowa rurka musi być izolowana elektrycznie za pomocą kurczącej się owinięcia pokrywającej rurkę w całej jej długości | ||||
Informacje o zamówieniu
|
Opakowanie produktu
