| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | Rozdzielacz światłowodowy 1X2 |
| MOQ: | 1 szt |
| Cena £: | US$59-US$118 |
| Warunki płatności: | T/T, Western Union |

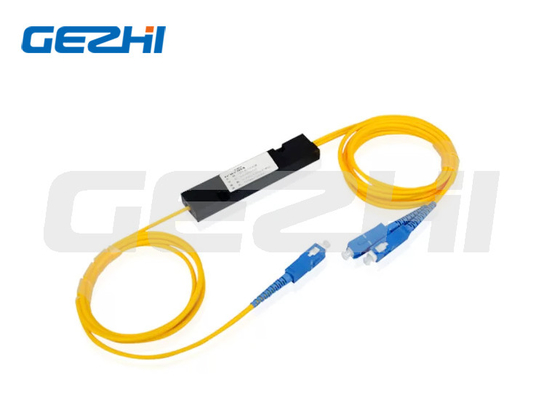

Jednomodowy rozdzielacz światłowodowy 1x2 SC/UPC do zastosowań w systemach CATV/FTTX
Rozdzielacz światłowodowy jest jednym z najważniejszych pasywnych urządzeń w łączach światłowodowych. Falowody są wytwarzane metodą litografii na podłożu ze szkła krzemionkowego, co pozwala na kierowanie określonych procentów światła. W rezultacie rozdzielacze PLC oferują dokładne i równe podziały z minimalnymi stratami w wydajnym opakowaniu. Jest to urządzenie tandemowe światłowodowe z wieloma terminalami wejściowymi i wyjściowymi, szczególnie stosowane w pasywnych sieciach optycznych (EPON, GPON, BPON, FTTX, FTTH itp.) do łączenia MDF i urządzeń końcowych oraz do rozgałęziania sygnałów optycznych.
| Parametry | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
|---|---|---|---|---|---|---|
| Długość fali roboczej (nm) | 1260~1650 | |||||
| Typ światłowodu | SMF-28e lub określony przez klienta | |||||
| Straty wtrąceniowe (dB)(Klasa S/P) | 4,0/3,8 | 7,3/7,0 | 10,5/10,2 | 13,7/13,5 | 16,9/16,5 | 21,0/20,5 |
| Jednorodność strat (dB) | 0,4 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 |
| Straty powrotne (dB) (Klasa S/P) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
| Straty zależne od polaryzacji (dB) | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 |
| Kierunkowość (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| Straty zależne od długości fali (dB) | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 |
| Stabilność temperaturowa (-40~85°C)(dB) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Temperatura robocza (°C) | -40~85 | |||||
| Temperatura przechowywania (°C) | -40~85 | |||||
| Wymiary opakowania (mm) (dł. x szer. x wys.) | 40x4x4 | 40x4x4 | 40x4x4 | 40x4x4 | 50x7x4 | 60x12x4 |
| PLC | Port | Styl pigtaila wejściowego | Złącze wejściowe | Styl pigtaila wyjściowego | Długość światłowodu | Złącze wyjściowe | Typ opakowania |
|---|---|---|---|---|---|---|---|
| 0102=1x2 0104=1x4 0108=1x8 0116=1x16 0132=1x32 0164=1x64 0204=2x4 0208=2x8 0216=2x16 0232=2x32 0264=2x64 |
0=goły światłowód 1=luźna rurka 900um 2=płaszcz 900um 3=kabel 2,0mm 4=kabel 3,0mm |
0=brak 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST 6=LC 7=LC/APC S=Specjalne |
0=goły światłowód 1=luźna rurka 900um 2=płaszcz 900um 3=kabel 2,0mm 4=kabel 3,0mm |
0=0,5m 1=1m 2=1,5m 3=2m S=specjalne |
0=brak 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST/PC 6=LC/PC 7=LC/APC S=Specjalne |
A=4x4x40 B=4x7x50 C=4x12x60 D=4x7x60 E=6x20x80 F=100x80x10 G=120x80x18 H=140x115x18 I=stojak 19" 1U S=Specjalne |
|
|
