| Brand Name: | GEZHI or OEM |
| Numer modelu: | GEZHI-DWDM OADM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

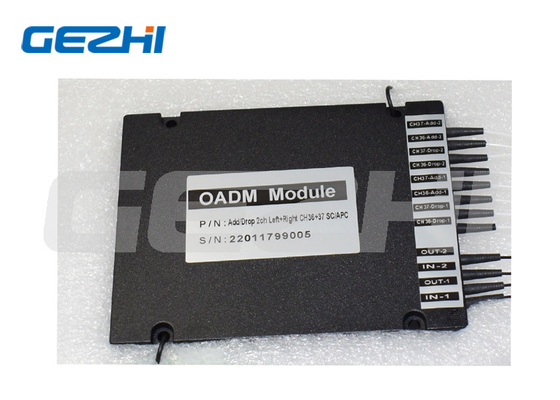

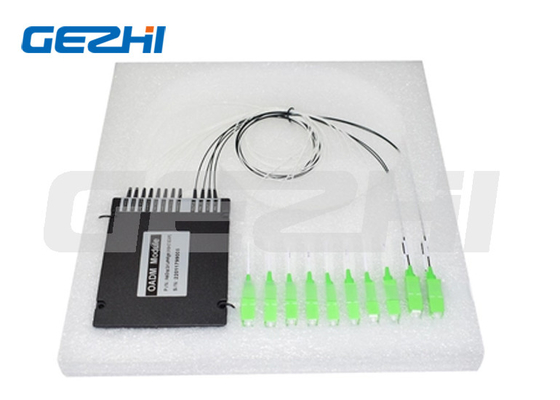

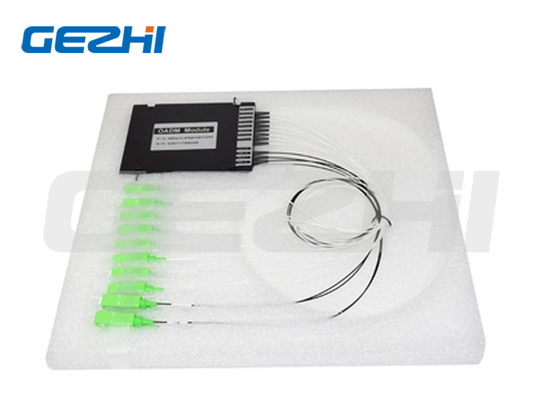

Podwójny moduł światłowodowy DWDM OADM z interfejsem SC/APC
Opis produktów
DWDM Optical Add/Drop multiplexer (OADM) jest pasywnym urządzeniem optycznym używanym w sieciach WDM do dodawania i zrzucania jednego/wielu kanałów DWDM 100 GHz w paśmie C do jednego lub dwóch światłowodów, pozwalając pozostałym długościom fal omijać potrzebne miejsce docelowe.Korzystanie z technologii DWDM może skutecznie dodać możliwości WDM do istniejących i nowych sieci oraz wydłużyć odległość transmisji sygnałów optycznych.
Moduły DWDM OADM są dostępne w konfiguracjach jednostronnych (wschód lub zachód) i dwustronnych (wschód i zachód).Dzięki pasującym jednostkom MUX/DeMUX umieszczonym na każdym końcu łącza optycznego wiele kanałów danych można łączyć i przesyłać przez jednomodowe łącze światłowodowe.Pasywne moduły OADM mogą dodawać lub usuwać do 4 kanałów danych w dowolnym punkcie wzdłuż łącza.
Cechy
Niskie straty wtrąceniowe
Niski przesłuch
Wysoka stabilność i niezawodność
Bez żywic epoksydowych na ścieżce optycznej
Aplikacje
Monitorowanie linii
Sieć DWDM
Telekomunikacja
Konfigurowalny OADM
Wydajność
| Parametr | Jednostka | 1 kanał | 2CH | 4CH | 8CH | |||||
| Dodać | Upuszczać | Dodać | Upuszczać | Dodać | Upuszczać | Dodać | Upuszczać | |||
| Długość fali kanału | nm | Siatka ITU | ||||||||
| Odstęp między kanałami | GHz | 100 lub 200 | ||||||||
| Pasmo przenoszenia kanału (@-0,5dB pasma) | nm | >0,3 | ||||||||
| Strata wtrąceniowa | dB | <0,9 | <1.2 | <1,5 | <2,8 | |||||
| Usługi specjalne | / | Dostępny jest monitor lub 1310 nm | ||||||||
| Tętnienie kanału | dB | 0,5 | ||||||||
| Izolacja | Przylegający | dB | >30 | >30 | >30 | >30 | >30 | >30 | >30 | >30 |
| Nieprzylegający | dB | >40 | >40 | >40 | >40 | >40 | >40 | >40 | >40 | |
| Czułość temperaturowa strat bezwładnościowych | dB/℃ | <0,005 | ||||||||
| Przesunięcie temperatury długości fali | nm/℃ | <0,002 | ||||||||
| Utrata zależna od polaryzacji | dB | <0,1 | ||||||||
| Dyspersja trybu polaryzacji | dB | <0,1 | ||||||||
| Kierunkowość | dB | >50 | ||||||||
| Strata zwrotu | dB | >45 | ||||||||
| Obsługa maksymalnej mocy | mW | 300 | ||||||||
| Temperatura robocza | ℃ | -5~+75 | ||||||||
| Temperatura przechowywania | ℃ | -40~85 | ||||||||
| Wymiar opakowania | mm | dł.80xszer.60xwys.12lub D100xS80xW10 | dł.120xszer.80xwys.18 | dł.141xszer.115xwys.18 | ||||||
Notatka 1.Dostępne są niestandardowe specyfikacje.
Określony bez złącza, jeśli ze złączem, IL wzrośnie o 0,2 dB.
Informacje dotyczące zamawiania
| DWDM | Liczba kanałów | Konfiguracja | Typ modułu | Rodzaj kabla | Długość włókna | złącze |
|
OADM 1=100G 2=200G |
01=1kanał 02=2 kanały 03=3 kanał 04=4 kanał ...... 16=16Kanał 17=17Kanał 18=18Kanał |
SS=Pojedyncze włókno zachodnie lub wschodnie SD=Pojedyncze włókno zachodnie i wschodnie DS=Dwa światłowody zachodnie lub wschodnie DD=Dwa światłowody zachodnie i wschodnie |
A1=pudełko ABS 100x80x10mm A2=pudełko ABS 120x80x18mm A3=pudełko ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX włóż do szafy 2-gniazdowej L4=LGX włóż do 4-gniazdowego stojaka R1=19" 1 U Stojak R2=2 gniazda 19″1U Rack R4=4 gniazda 19″1U Rack S=Określ |
09 = 900um luźna rurka 20=2,0 mm 30=3,0 mm |
05=0,5m 10=1,0m 15=1,5m S=Określ |
00=brak LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Określ |
wideo
|
|
