| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | łącznik fbt |
| MOQ: | 1 szt |
| Cena £: | US$59-US$118 |
| Warunki płatności: | T/T, Western Union |

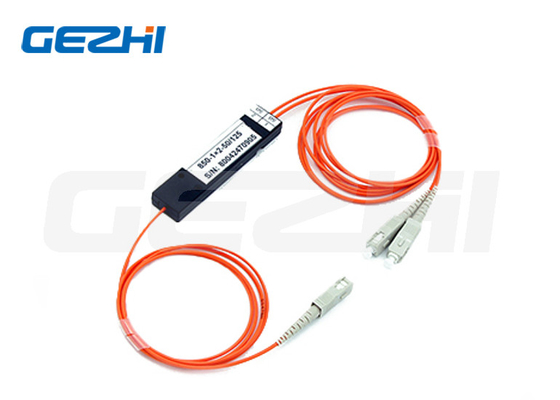

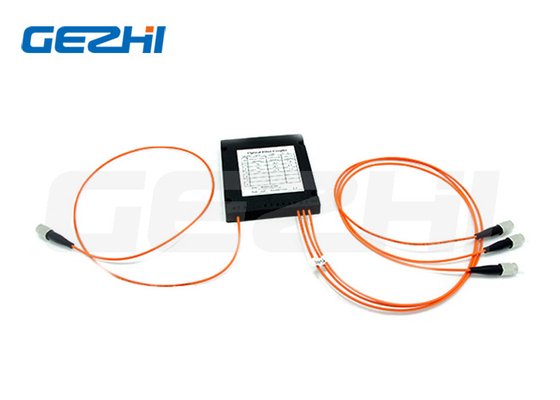

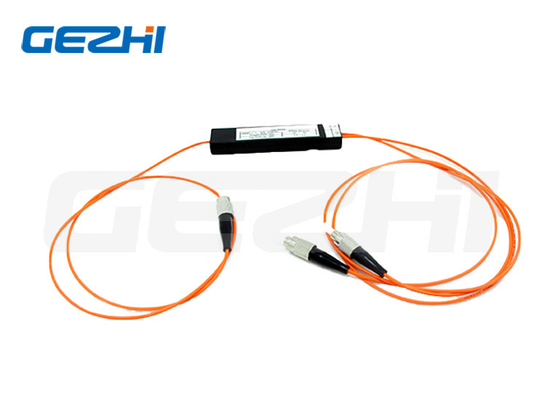

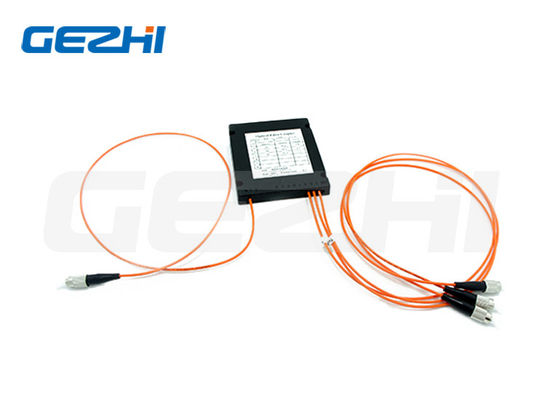

Fabryczny rozdzielacz światłowodowy Multimode MM 62.5/125um 650nm 50/50
Sprzęgacz Fused Biconic Taper (FBT), zwany również rozdzielaczem FBT, wykorzystuje tradycyjną technologię, w której dwa lub więcej światłowodów jest łączonych razem i przeciąganych przez maszynę stożkową w celu rozciągania na gorąco. Zmiana proporcji jest monitorowana w czasie rzeczywistym podczas procesu. Po rozciąganiu na gorąco w celu spełnienia wymagań dotyczących proporcji widmowej, jedna strona zachowuje pojedynczy światłowód (z pozostałą częścią odciętą) jako wejście, podczas gdy drugi koniec zapewnia wielokanałowe wyjście.
Jako kluczowy element sieci GPON FTTx, rozdzielacze optyczne mogą być wdrażane w centralach lub w różnych punktach dystrybucyjnych (zewnętrznych lub wewnętrznych). Sprzęgacze FBT oferują wysoką stabilność dla wieloportowego podziału sygnału optycznego z niskimi stratami wtrąceniowymi. Sprzęgacze te są przeznaczone do podziału mocy i odgałęzień w sprzęcie telekomunikacyjnym, sieciach CATV i sprzęcie testowym.
| Parametr | Standardowe sprzęgacze światłowodowe Multimode |
|---|---|
| Współczynnik podziału (%) | 50/50 |
| Klasa | Klasa P | Klasa A |
| Straty nadmiarowe (typowe) (dB) | 0.7 | 1.0 |
| Maks. straty wtrąceniowe (dB) | 4.2 | 4.5 |
| Jednorodność (maks.) (dB) | 0.6 | 0.8 |
| Kierunkowość (min.) (dB) | 35 |
| Długość fali roboczej (nm) | 800-1600 |
| Długość fali centralnej (nm) | 850 lub 1310 lub 1550 |
| Temperatura pracy (°C) | -20~+85 |
| Typ światłowodu | Corning multimode 50/125, 62.5/125 |
| Długość pigtaila światłowodowego (m) | 1 m lub długość niestandardowa |
| Konfiguracja portów | 1x2 lub 2x2 |
| Wymiary (mm) | Obudowa D, E, G |
| Współczynnik podziału | Straty wtrąceniowe |
|---|---|
| Współczynnik podziału (%) | Klasa Premium | Klasa A |
| 40/60 | 5.2/3.3 | 5.6/3.7 |
| 30/70 | 6.5/2.6 | 7.0/3.0 |
| 20/80 | 8.4/2.0 | 8.8/2.5 |
| 10/90 | 11.8/1.5 | 12.3/2.0 |
| Obudowa D: | Rurka ze stali nierdzewnej 3 mm x 45 mm |
| Obudowa E: | Rurka ze stali nierdzewnej 3 mm x 54 mm |
| Obudowa F: | Rurka ze stali nierdzewnej 3 mm x 60 mm |
| Obudowa G: | Kasetka ABS 10 mm x 20 mm x 90 mm |
| Obudowa H: | Kasetka ABS 10 mm x 80 mm x 100 mm |
| Obudowa I: | Kasetka ABS 18 mm x 80 mm x 120 mm |
| Obudowa J: | Kasetka ABS 18 mm x 115 mm x 140 mm |
| Obudowa D, E: | Goły światłowód 250 µm |
| Obudowa F: | Goły światłowód 250 µm lub luźna rurka 900 µm |
| Obudowa G, H, I, J: | Kabel 2 mm, 3 mm lub luźna rurka 900 µm |
|
|
