| Brand Name: | GEZHI or OEM |
| Numer modelu: | Cyrkulator GZ |
| MOQ: | 1pc |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

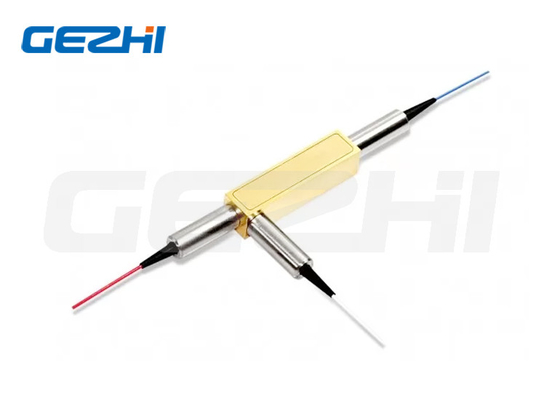

1064nm Circulator Włókna Optycznego Części Włókna Optycznego Jednorazowy Tryb Z FC APC Konektor
Opis krążnika światłowodowego
Optyczny krążnik to urządzenie z trzema portami, które pozwala światłu poruszać się tylko w jednym kierunku.
Sygnał wchodzący do portu 1 wyjdzie z portu 2 z minimalną stratą, podczas gdy sygnał wchodzący do portu 2 wyjdzie z portu 3 z minimalną stratą.i światło wchodzące do portu 3 doświadcza dużej straty w portach 2 i 1.
Optyczne krążki są niewzajemnymi urządzeniami, co oznacza, że wszelkie zmiany właściwości światła spowodowane przechodzeniem przez urządzenie nie są odwrócone przez podróż w przeciwnym kierunku.
Właściwości krążnika światłowodowego
1Wysoka izolacja i wysoka strata zwrotu
2.Niska utrata wstawienia i PDL
3Ścieżka optyczna wolna od epoksydu
Wykorzystanie urządzeń krążących światłowodowych
1. Add-Drop Multiplexing
2. Włókno czujniki
3.Pumpy dwukierunkowe
4.Bidirectional Systemy transmisji sygnału
5.Urządzenia do kompensowania rozproszenia chromatycznego w linii sprzęgającej
Specyfikacje krążnika światłowodowego
| Pozycja | Jednostka | Parametry | |||
| Długość fali roboczej | nm | 1064 | |||
| Przepustowość | nm | ± 5 | ± 10 | ± 20 | ± 30 |
| Izolacja | dB | ≥ 25 | ≥ 23 | ≥ 20 | ≥ 20 |
| Strata wstawienia w pasie, 23°C | dB | ≤ 2.1 | ≤ 2.6 | ≤ 3.2 | ≤ 3.8 |
| PDL | dB | ≤ 0.2 | |||
| Strata zwrotu | dB | ≥ 50 | |||
| Rozmowa krzyżowa | dB | ≥ 45 | |||
| PDL | dB | ≤ 0.1 | |||
| Maksymalna moc optyczna | mW | ≤ 300 | |||
| Rodzaj włókna | / | Cześć 1060 | |||
| Temperatura działania | 0C | 0 ~ 50 | |||
| Temperatura przechowywania | 0C | -40~85 | |||
| Wymiar opakowania | mm | 34x8.4x8.4 ((P1) | |||
Uwaga:
Wymiar krążnika światłowodowego ((mm)
Informacje o zamówieniu
| Długość fali | Przepustowość | Rodzaj włókna | Długość włókna | Rodzaj złącza |
| 1.1064nm 2.Inne |
1.± 5 nm 2.± 10 nm 3.± 20 nm 4.± 30 nm |
1włókno o długości 0,250 μm 2Włókno 0,900 μm 3Pozostałe |
1.0.5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3Pozostałe |
0- Nie ma złącza. 1FC/UPC 2FC/APC 3SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7Pozostałe |
|
|
