Szczegóły Produktu:
Zapłata:
|
| Product Name: | 2x2B Optical Switch | Wavelength: | 1310/1550nm or customize |
|---|---|---|---|
| Connector: | SC/UPC or customize | Voltage: | 5V or 3V |
| Mode: | sm or mm | Application: | System monitoring |
| High Light: | Przełącznik światłowodowy o wysokiej niezawodności,przełączniki optyczne o wysokiej stabilności,przełącznik światłowodowy 2x2 kanały |
||
Przegląd przełącznika optycznego 2x2B
Wysoka niezawodność, stabilność 2x2 kanały Bypass Opto-mechaniczne przełączniki optyczne

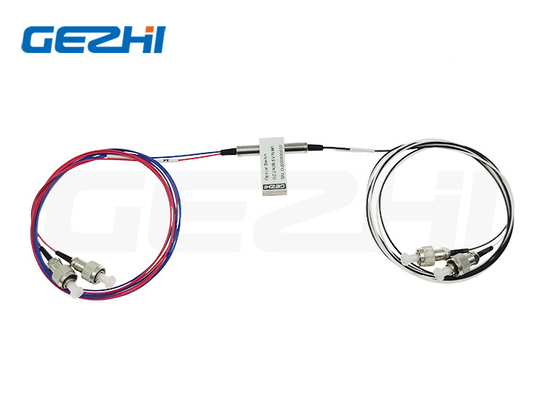

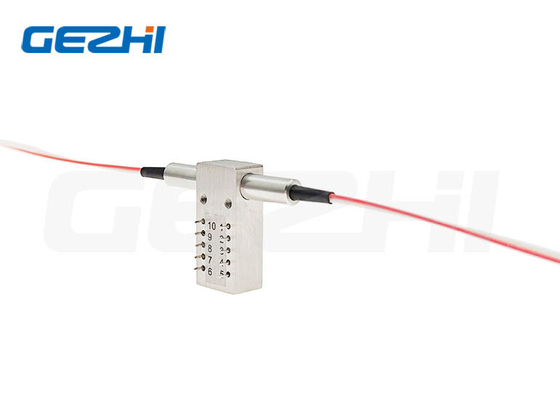

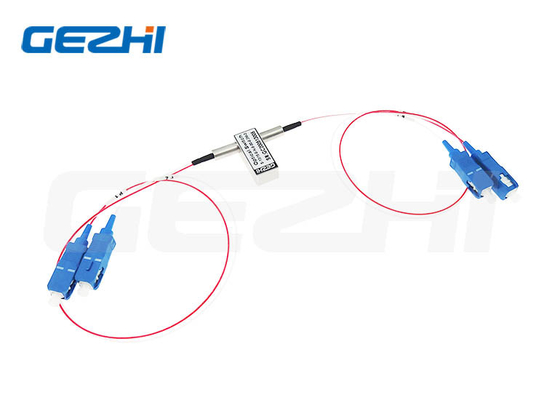

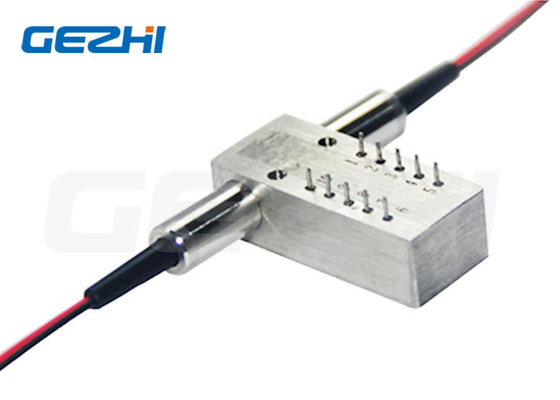

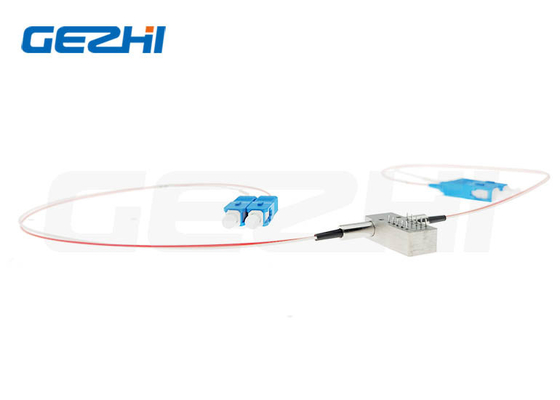

Opto-mechaniczny przełącznik optyczny 2X2B
Opto-mechaniczny dwukierunkowy przełącznik światłowodowy 2x2B łączy kanały optyczne poprzez przekierowanie 2 przychodzących sygnałów optycznych na 2 włókna wyjściowe.Osiąga się to za pomocą konfiguracji optyczno-mechanicznej i jest aktywowane za pomocą elektrycznego sygnału sterującego.Przełącznik ma zintegrowane elektryczne czujniki położenia. Oparta na technologii filtrów cienkowarstwowych, która zapewnia solidną metodę zmiany plamy świetlnej, ta seria produktów ma drastycznie uproszczoną konfigurację platformy, oferując wysoką niezawodność i niskie koszty produkcji.Ta nowatorska konstrukcja znacznie zmniejsza czułość położenia ruchomych części, oferując niespotykaną dotąd wysoką stabilność, a także niezrównanie niski koszt.
Funkcje i zastosowania przełącznika optycznego 2x2B
|
Cechy Niskie straty wtrąceniowe |
Aplikacje Przełączanie sieci Monitorowanie systemu Blokowanie kanałów Integracja modułów i systemów Miejska Sieć Komputerowa Ochrona i przywracanie sieci |
Specyfikacje2x2BPrzełącznik optyczny
| Parametry | Jednostka | GZ-FSW-2×2B | |
| Zakres długości fali | nm | 850±40/1300±40 | 1260～1650 |
| Operacyjna długość fali | nm | 850/1300 | 1310/1550 |
| Strata wtrąceniowa | dB | Typ: 0,8 Maks.: 1,2 | Typ: 0,6 Maks.: 0,8 |
| Strata zwrotu | dB | MM≥30 SM≥50 | |
| Przesłuch | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0,05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Powtarzalność | dB | ≤±0,02 | |
| Zasilacz | w | 3,0 lub 5,0 | |
| Dożywotni | czasy | ≥107 | |
| Czas przełączania | SM | ≤8 | |
| Moc transmisji | mW | ≤500 | |
| temperatura robocza | ℃ | -20～+70 | |
| Temperatura przechowywania | ℃ | -40～+85 | |
| Waga | G | 16 | |
| Wymiar | mm | (dł.)27,0×(szer.)12,0×(wys.)8,2 | |
Trasa optyczna przełącznika optycznego 2x2B
Informacje o zamówieniu przełącznika optycznego 2x2B
| Tryb | Długość fali | Typ napięcia | Model kontrolny | Rodzaj włókna | Średnica włókna | Długość włókna | Złącze |
| S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 13/15=1310/1550 nm X=Inni |
3=3V 5=5V |
L=Zatrzaskowy N=Bez zatrzasku |
5=50/125 6=62,5/125 9=9/125 X=Inni |
25=250um 90=900um 20=2,0 mm 30=3,0 mm X=Inni |
1=1m 2=1,5m X=Inni |
0=Brak 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Inni |
Często zadawane pytania
Pytanie 1:Czy mogę zamówić próbkę?Jakie jest twoje MOQ przełącznika optycznego 2x2B?
