Szczegóły Produktu:
Zapłata:
|
Numer modelu: | FBT-1x3 | Użycie: | FTTX |
---|---|---|---|
Nazwa produktu: | 1x2 1x3 sprzęgło włókien stopowych FBT Włókno optyczne | świadectwo: | RoHS |
Testowanie długości fali: | 1310/1550 nm | Operacja Zakres długości fali: | 1270 ~ 1350 i 1510 ~ 1590 nm |
High Light: | 0.9mm fbt splitter światłowodowy,1x2 fbt splitter światłowodowy,1x3 sprzęgło z włókna stopionego |

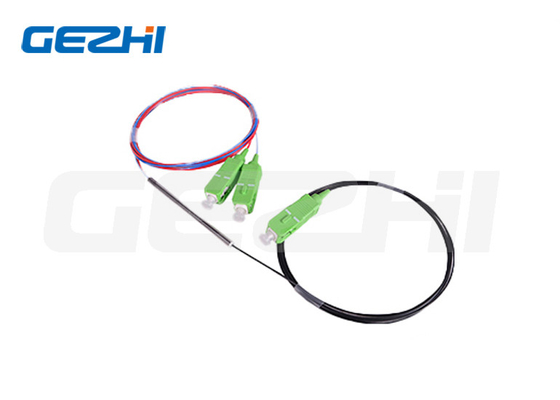

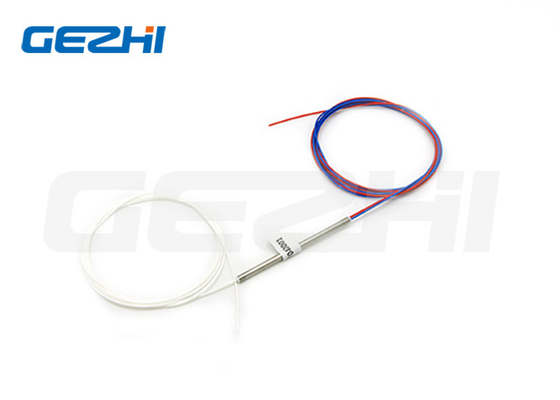

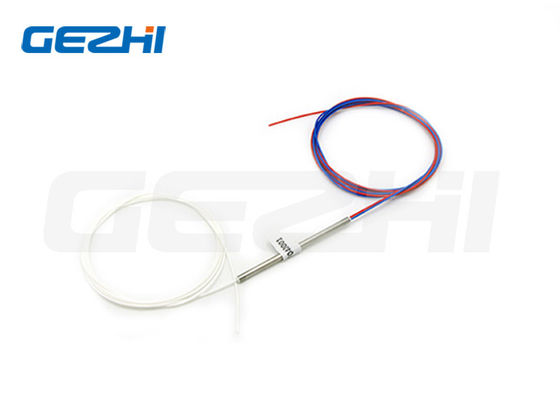

0.9mm Single-mode multimode 1x2 1x3 Fused Fiber Coupler FBT Fiber Optic Splitter
Opis produktu
FBT GEZHI Photonics Single Mode Coupler 1X2 2X2 oferuje bardzo niską stratę wstawienia,niska zależność polaryzacyjna i doskonała stabilność środowiskowa Dokładny współczynnik sprzężenia od 50/50 do 1/99 i rodzaj włókna 250um włókna gołeWłókna z rur luźnych o długości 3 mm i 900 mm są dostępne z bardzo ciasną jednolitością.Komponenty standardowego sprzęgacza jednowarunkowego i szerokopasmowego znajdują szerokie zastosowanie do wykonywania funkcji podziału mocy i monitorowania we wszystkich rodzajach komunikacji optycznej.
Specyfikacja
Wskaźnik współczynnika sprzężenia/straty wstawienia
Wskaźnik sprzężenia | Utrata wstawienia | |
Poziom jakości | P stopnia | Stopień |
40/60 | 4.4/2.5 | 4.6/2.8 |
30/70 | 5.6/1.8 | 6.0/2.0 |
20/80 | 7.4/1.1 | 7.7/1.3 |
10/90 | 10.8/0.6 | 11.6/0.8 |
5/95 | 14.2/0.4 | 14.6/0.5 |
2/98 | 18.5/0.2 | 19.0/0.3 |
1/99 | 21.0/0.2 | 21.5/0.3 |
*Pomiar w trybie stabilnym przy użyciu źródła światła LED.
Wymiary opakowania i styl ogona
Wymiary opakowania: | |
Pakiet D: | Rurka ze stali nierdzewnej o wymiarach 3 mm x 45 mm |
Pakiet E: | Rurka ze stali nierdzewnej o wymiarach 3 mm x 54 mm |
Pakiet F: | Rurka ze stali nierdzewnej o wymiarach 3 mm x 60 mm |
Opakowanie G: | Kaseta ABS 10 mm x 20 mm x 90 mm |
Pakiet H: | 10 mm x 80 mm x 100 mm kaseta ABS |
Pakiet I: | Kaseta ABS 18 mm x 80 mm x 120 mm |
Pakiet J: | Kaseta ABS 18 mm x 115 mm x 140 mm |
/Pigtail Style: | |
Pakiet D,E: | Włókna gołe 250um |
Pakiet F | Włókno gołe 250 mm lub rurka luźna 900 mm |
Pakiet G,H,I,J: | Kabel 2 mm, 3 mm lub rurka 900 mm |
Obraz relacji między stratą wstawienia a długością fali, temperaturą
Cechy
1Niska utrata wstawienia
2.Niska utrata zależna od polaryzacji
3. Wysoki zwrot straty opcjonalnie
4Split ratio 20/80, 40/60. (50/50 jako domyślne.)
5.Kompaktny dla małych obszarów zastosowań, takich jak tacy do zamknięcia lub splice
6. Szeroka temperatura pracy i długość fali
7Doskonała stabilność środowiskowa i mechaniczna
Wnioski
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2Pasywne sieci optyczne (PON)
3. Sieci lokalne (LAN)
4.Systemy wzmacniające CATV,
5System monitorowania
