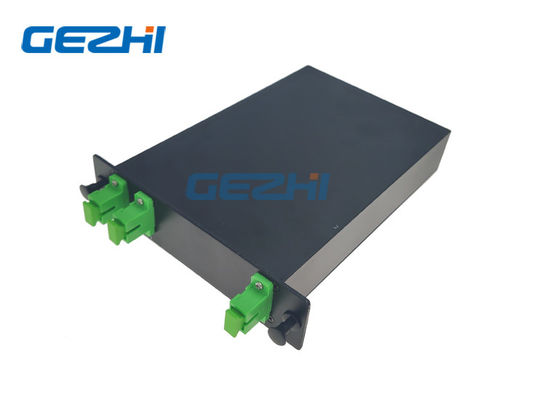

Trójportowy filtr multipleksujący z podziałem długości fali FTTH WDM

Name: Trójportowy filtr multipleksujący z podziałem długości fali FTTH WDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: FWDM
Price: 7.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	FWDM
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	5-8 dni roboczych
Warunki płatności:	T / T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS,ISO9001

Nazwa produktu:

FTTH WDM

Długość fali:

1310 i 1490 i 1550

Port:

Potroić

Pakiet:

Kaseta LGX

Złącze:

SC / APC

Podanie:

CATV

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

100000 kanałów na miesiąc

Podkreślić:

1550nm FTTH WDM

potrójny port FTTH WDM

urządzenie FTTH FWDM

Opis produktu

Urządzenia filtrujące multipleksujące z podziałem długości fali (WDM) oparte na filtrze

Urządzenia filtrujące z multipleksowaniem z podziałem długości fali (WDM) firmy GEZHI wykorzystywały technologię filtrów cienkowarstwowych.Multipleksuje i demultipleksuje trzy długości fal 1310, 1490 i 1550 nm, które przenoszą usługi głosowe, danych i wideo.Urządzenia filtrujące multipleksujące z podziałem długości fali (WDM) oparte na filtrze łączą i oddziela światło, aby realizować dwukierunkowe sygnały komunikacyjne o długości fali 1310/1490 / 1550nm w szerokim zakresie.Jest używany w systemach FTTH „triple-play” z konfiguracją od 1 do 2 portów.3 długości fal są podawane do urządzenia przez wspólny port wejściowy, jedna długość fali jest odbijana z jednego portu wyjściowego, a pozostałe 2 długości fal przechodzą przez urządzenie na drugim porcie wyjściowym.

cechy

Aplikacje

Szerokie pasmo
Wysoka izolacja
Niskie straty wtrąceniowe
Wysoka niezawodność i izolacja kanałów

CATV
Przetworniki i lasery światłowodowe
Transmisja jednokierunkowa / dwukierunkowa
Monitorowanie linii
FTTX

1310 / 1550nm FWDM - do komunikacji optycznej WDM lub DWDM
1310/1490 / 1550nm FWDM - dla PON, FTTX i przyrządu testowego
1310/1550 / 1625nm FWDM - do testowania aktywnych włókien w eksploatacji
1310/1490/1550 / 1625nm FWDM - do łączenia lub rozdzielania kanału 1625nm z trzema długościami fal triplex 1310nm, 1490nm i 1550nm, dzięki czemu kanał 1625nm można dodać do istniejącego systemu triplex FTTH
1480 / 1550nm FWDM - dla wzmacniacza optycznego DWDM dużej mocy i EDFA
1510 / 1550nm FWDM - dla wielokanałowych sieci optycznych DWDM
980 / 1550nm FWDM - dla wysokowydajnego wzmacniacza optycznego DWDM i wzmacniacza EDFA

Specyfikacja

Parametry	Jednostka	Urządzenie FWDM
Długość fali operacyjnej T: długość fali transmisji R: długość fali odbicia 1310 ± 50, 1490 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20	nm	1	T1550 R1310 / 1490
		2	T1490 R1310 / 1550
		3	T1310 R1490 / 1550
		4	T1550 / 1610 R1310 / 1490
		5	T1550 / 1625 R1310 / 1490
		6	T1625 R1310 / 1490/1550
		7	T1650 R1310 / 1490/1550
Strata wtrąceniowa	dB	Transmisja: ≤ 0,6
		Odbicie: ≤ 0,4
Izolacja kanału transmisji	dB	≥ 30
Izolacja kanału odbicia	dB	≥ 17
PDL	dB	≤ 0,1
Stabilność termiczna długości fali	nm / ℃	≤ 0,003
Stabilność termiczna strat wtrąceniowych	dB / ℃	≤ 0,005
Utrata zwrotu	dB	≥ 45
Moc optyczna	mW	≤ 500
temperatura robocza	℃	-10 ~ +70
Temperatura przechowywania	℃	-40 ~ +85
Wilgotność względna	%	5 ~ 95
Wymiar	mm	Φ5,5 × 34	Φ4,2 × 25	90 × 20 × 10
Uwaga: 1. Dostosowywanie jest dostępne. 2. Określony bez złącza i dodać dodatkowe tłumienie 0,2 dB na złącze.

typ przesyłki

Pakiet rur szklanych dla włókna światłowodowego 250um
Pakiet Steel Tube dla włókna światłowodowego 250um i włókna 900um
Skrzynka ABS na włókno 900um, 2,0mm i 3,0mm
Uwaga:Światłowód Bare Fibre 250um jest zbyt cienki, aby można go było wyposażyć w złącze

Urządzenia filtrujące multipleksujące z podziałem długości fali (WDM) oparte na filtrze

Informacje dotyczące zamawiania:

Długość fali

Typ rury

Długość włókna
(Dołącz złącze)

Złącze

Wymiar

T15R13 / 14 = T1550 R1310 / 1490

T14R13 / 15 = T1490 R1310 / 1550

T13R14 / 15 = T1310 R1490 / 1550

T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490

X = inne

25 = 250um

90 = 900um 20: 2000um

30 = 3000um

X = inne

05 = 0,5 m ± 0,05 m

10 = 1,0 m ± 0,05 m

15 = 1,5 m ± 0,05 m

X = inne

00 = brak

FP = FC / PC

FA = FC / APC

SP = SC / PC

SA = SC / APC

STP = ST / PC

STA = ST / APC

LP = LC / PC

LA = LC / APC

X = inne

5534 = Φ5,5 × 34 mm

4225 = Φ4,2 × 25 mm

9021 = 90 × 20 × 10 mm

LGX = kaseta LGX

X = dostosowane

Rozwiązania oparte na filtrowaniu sieci WDM

System filtru WDM wykorzystuje multiplekser w nadajniku do łączenia kilku długości fal razem, z których każda przenosi inny sygnał z szybkością transmisji do 10G i demultiplekser w odbiorniku, aby je rozdzielić.
