| Brand Name: | GEZHI or OEM |
| Numer modelu: | 1x2FWDM-59 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |

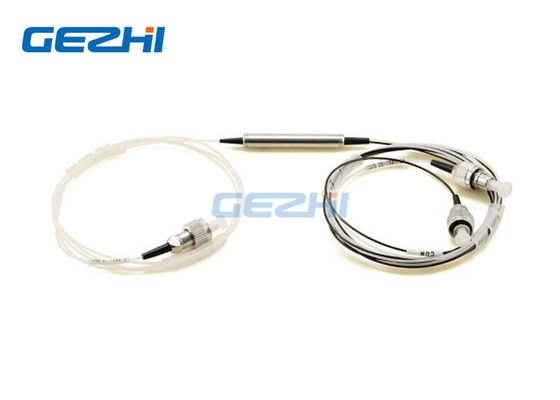

Filtr Multiplekser z podziałem długości fali 980 / 1550nm
980 / 1550nm FWDM - dla wysokowydajnego wzmacniacza optycznego DWDM i wzmacniacza EDFA
Multiplekser z filtrem 980 / 1550nm z podziałem długości fali jest oparty na stabilnej dla środowiska technologii filtra cienkowarstwowego.Urządzenia łączą lub oddzielają światło o różnych długościach fal w szerokim zakresie długości fal.Oferują bardzo niskie tłumienie wtrąceniowe, niską zależność od polaryzacji, wysoką izolację i doskonałą stabilność środowiskową.Wysoką zdolność przenoszenia mocy można osiągnąć dzięki unikalnemu przetwarzaniu pigtaili i wysokiej jakości powłoce AR.Te komponenty są szeroko stosowane w EDFA, wzmacniaczach Ramana, sieciach WDM i instrumentach światłowodowych.
|
cechy |
Aplikacje |
|
|
Specyfikacja
| Parametr | FWDM | |
| Zakres długości fali kanału przepustowego (nm) | 1520 ~ 1600 | |
| Zakres długości fali kanału odbicia (nm) | 960 ~ 1000 | |
| Strata wtrąceniowa (dB) | Odbicie kanału | <0,6 |
| Przekaż kanał | <1,0 | |
| Odchylenie strat wtrąceniowych (dB) | <0,3 | |
| Izolacja | Odbicie kanału | > 18 |
| Przekaż kanał | > 30 | |
| Wrażliwość na temperaturę tłumienia (dB / ° C) | <0,003 | |
| Strata zależna od polaryzacji (dB) | <0,10 | |
| Dyspersja w trybie polaryzacji (ps) | <0,1 | |
| Kierunkowość (dB) | > 60 | |
| Strata powrotu (dB) | > 50 | |
| Obsługa mocy (mW) | 300 | |
| Temperatura pracy (° C) | 0 ~ +70 | |
| Temperatura przechowywania (° C) | -40 ~ +85 | |
| Wymiary opakowania (mm) |
|
|
| Typ włókna | Corning HI 1060 na porcie wspólnym / pompy | |
| Światłowód Corning SMF-28 w porcie sygnałowym | ||
Filtr Multiplekser z podziałem długości fali 980 / 1550nm
Informacje dotyczące zamawiania:
| ZA | b | do | re | mi |
| Długość fali | Typ rury | Długość włókna (Dołącz złącze) |
Złącze | Wymiar |
|
59: przebieg 1550nm / odbicie 980nm 95: przebieg 980nm / odbicie 1550nm X = inne |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = inne |
05 = 0,5 m ± 0,05 m 10 = 1,0 m ± 0,05 m 15 = 1,5 m ± 0,05 m X = inne |
00 = brak FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = inne |
5534 = Φ5,5 × 34 mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = dostosowane |
Filtr Multiplekser z podziałem długości fali 980 / 1550nm
|
|
