| Brand Name: | GEZHI or OEM |
| Numer modelu: | 4CH OADM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |

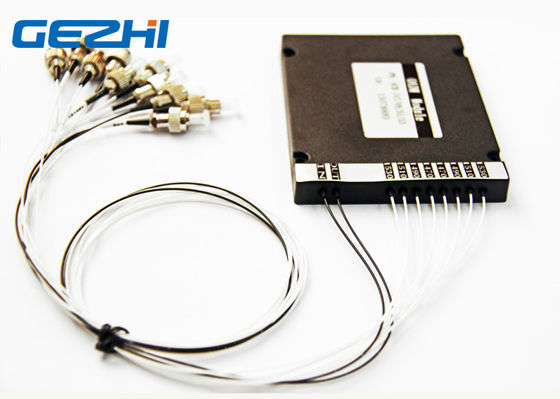

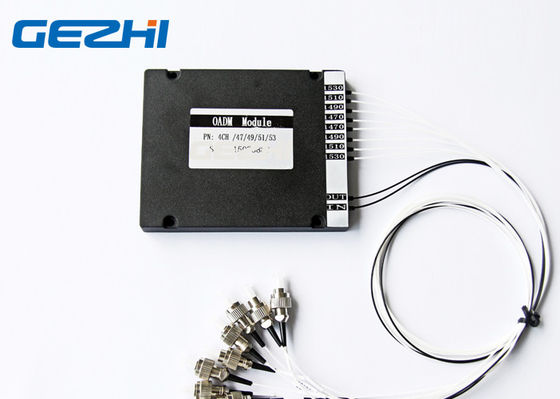

4-kanałowy optyczny multiplekser kroplowy Pojedyncze włókno 1470/1490/1510 / 1530nm
Optyczny multiplekser dodawania kropli GEZHI to pojedyncze włókno z czterema kanałami o długości fali CWDM 1470nm 1490nm 1510nm i 1530nm.Optyczny multiplekser Add & Drop łączy kanały długości fal na światłowodzie transmisyjnym.Gezhi's 4CH CWDM OADM są używane w systemach WDM do multipleksowania lub demultipleksowania i trasowania sygnałów światłowodowych, selektywnie dodając i odrzucając poszczególne lub zestawy kanałów długości fali ze strumienia CWDM.
Moduły CWDM OADM są dostępne w konfiguracjach jednostronnych (wschód lub zachód) i dwustronnych (wschód i zachód) obsługujących do czterech długości fal.Każdy CWDM OADM GEZHI wykorzystuje długości fal od 1270nm do 1610nm lub 1271 do 1611nm z odstępem 20nm.
cechy
Elastyczna sieć OADM
4 kanały wschód i zachód
Węzły dostępowe o średniej rozpiętości do wzmocnienia i dyspersji
Nie wymaga zasilania elektrycznego.
Aplikacje
Aplikacja komórkowa
Wzmacniacz światłowodowy
Dostęp do sieci
Monitorowanie linii
Sieć WDM
Telekomunikacja
Specyfikacja
|
Parametr |
Jednostka |
4CH CWDM OADM | ||
| Dodaj | Upuszczać | |||
| Długość fali kanału | nm | 1470,1490,1510,1530nm | ||
|
Środkowa długość fali Precyzja |
nm | ± 0,5 | ||
| Odstępy między kanałami | nm | 20 | ||
|
Kanał Passband (Przy przepustowości -0,5 dB |
nm | > 13 | ||
| Strata wtrąceniowa | dB | 1.5 | 1.5 | |
| Kanał Ripple | dB | 0.3 | ||
|
Izolacja |
Sąsiadujący | dB | > 30 | |
| Nie sąsiadujące | dB | > 40 | ||
|
Temperatura utraty bezwładności Wrażliwość |
dB / ℃ |
<0,005 |
||
|
Temperatura długości fali Przeniesienie |
nm / ℃ |
<0,002 | ||
|
Zależne od polaryzacji Utrata |
dB | <0,1 | ||
|
Tryb polaryzacji Dyspersja |
dB | <0,1 | ||
| Kierunkowość | dB | > 50 | ||
| Utrata zwrotu | dB | > 45 | ||
| Obsługa maksymalnej mocy | mW | 300 | ||
| Temperatura działania | ℃ | -5 ~ + 75 | ||
| Temperatura przechowywania | ℃ | -40 ~ 85 | ||
| Wymiar paczki | mm | L100x80x10 | ||
Uwaga: 1. Dostosowywanie jest dostępne.
2. Specyfikowany ze złączem
Rysunek
Zachód i Wschód
Porzuca pojedynczy kanał i dodaje ten sam kanał z powrotem do światłowodu sieciowego w transmisji dwustronnej.
Czterokanałowy multiplekser 1470,1490,1510,1530nm CWDM add & drop dla WSCHODU i ZACHODU do dwukierunkowej transmisji danych przez pojedyncze włókna.
Dostosowane złącze
|
Typ złącza Dostępne są różne złącza, LC / SC / FC, aby spełnić różne potrzeby w różnych sytuacjach.
|
Typ polski UPC jest przeznaczony do cyfrowego przesyłania sygnału.APC jest preferowana do transportu sygnału wideo RF i aplikacji FTTx. |
|
|
|
|
