| Brand Name: | GEZHI or OEM |
| Numer modelu: | 1x2-FWDM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |

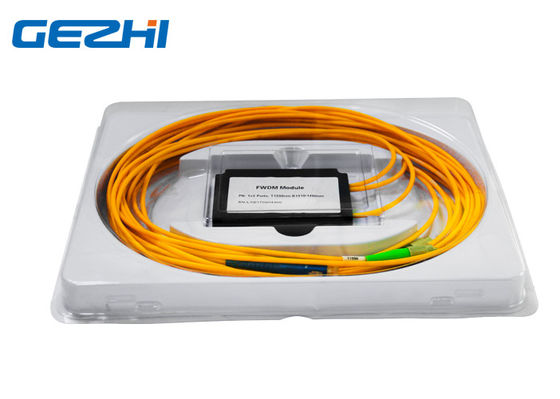

1x2 porty Moduł FWDM Transmisja 1550nm Odbicie 1310 i 1490nm
GEZHI's 1x2 Ports FTTX Filter Moduł WDM szeroko stosowany we wzmacniaczach Ramana, EDFA, oprzyrządowaniu światłowodowym i sieciach WDM.Oparty jest na technologii Thin Film Filter (TFF).Urządzenie łączy lub oddziela sygnał (1310/1490 / 1550nm) o różnych długościach fal w szerokim zakresie długości fal.Moduł FWDM 1x2 Ports może rozszerzyć pojemność pojedynczego włókna, aby osiągnąć komunikację dwukierunkową, dzięki czemu jest szeroko stosowany w rozszerzaniu i modernizacji sieci optycznej lub wprowadzaniu nowych kompleksowych biznesów itp.
GEZHI zapewnia moduł FWDM 1x2 porty, które są dostosowane do określonych pasm długości fal dla specjalnych zastosowań.Jak pewnie wiecie, sam system GEPON działa na 1310/1490, więc sygnał CATV jest tutaj dostarczany tym samym światłowodem przy użyciu 1550nm, a moduł FWDM 1x2 portów GEZHI jest miejscem, w którym wszystko to jest „mieszane”.
cechy
Niskie straty wtrąceniowe
Niskie PDL
Ścieżka optyczna nie zawiera epoksydów
Wysoka izolacja kanałów
Szeroki operacyjny zakres długości fal
Doskonała stabilność środowiskowa
Zgodny z Telcordia
Aplikacje
System komunikacji światłowodowej
CATV
System WDM
EDFA, wzmacniacz itp.
Lasery światłowodowe
Specyfikacja
| Parametry | Jednostka | Urządzenie FWDM | ||
| Długość fali operacyjnej 1310 ± 50, 1490 ± 10, 1550 ± 10 |
nm |
T1550 R1310 / 1490 |
||
| Strata wtrąceniowa | dB | Transmisja: ≤ 0,6 | ||
| Odbicie: ≤ 0,4 | ||||
| Izolacja kanału transmisji | dB | ≥ 30 | ||
| Izolacja kanału odbicia | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Stabilność termiczna długości fali | nm / ℃ | ≤ 0,003 | ||
| Stabilność termiczna strat wtrąceniowych | dB / ℃ | ≤ 0,005 | ||
| Utrata zwrotu | dB | ≥ 45 | ||
| Moc optyczna | mW | ≤ 500 | ||
| temperatura robocza | ℃ | -10 ~ +70 | ||
| Temperatura przechowywania | ℃ | -40 ~ +85 | ||
| Wilgotność względna | % | 5 ~ 95 | ||
| Wymiar | mm | 100x80x10mm | ||
| Uwaga: 1. Dostosowywanie jest dostępne. 2. Określony bez złącza i dodać dodatkowe tłumienie 0,2 dB na złącze. |
||||
Informacje dotyczące zamawiania:
| ZA | b | do | re | mi |
| Długość fali | Typ rury | Długość włókna (Dołącz złącze) |
Złącze | Wymiar |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = inne |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = inne |
05 = 0,5 m ± 0,05 m 10 = 1,0 m ± 0,05 m 15 = 1,5 m ± 0,05 m X = inne |
00 = brak FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = inne |
5534 = Φ5,5 × 34 mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = dostosowane |
Moduł FWDM 1x2 portów
|
|
