Nazwa produktu: | Moduł optyczny CWDM | Nr kanału: | 16 kanałów |
---|---|---|---|
Długość fali: | 1310 ~ 1610 nm | Rodzaj linii: | Pojedyncze włókno |
Złącze: | FC / APC | Pakiet: | ABS Box |
High Light: | 1x16 pasywny cwdm,16-kanałowy optyczny moduł CWDM,dwukierunkowy CWDM |

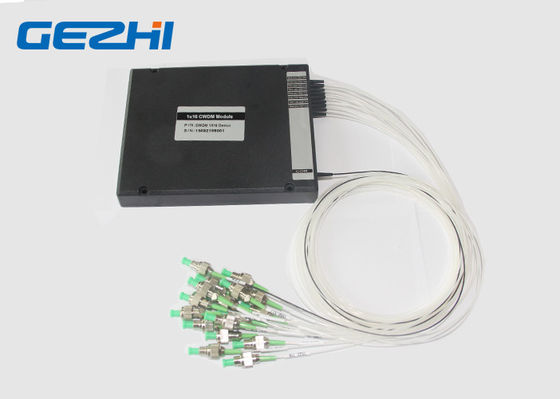

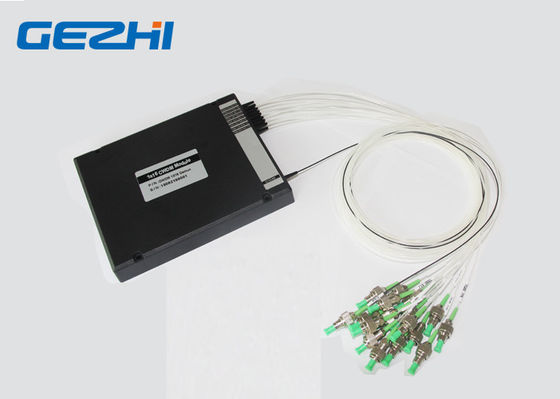

Dwukierunkowy pasywny multiplekser CWDM 1x16 Optyczny moduł CWDM

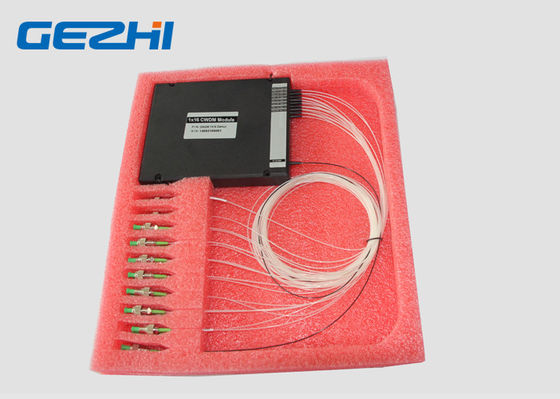

GEZHI Dwukierunkowy pasywny multiplekser CWDM oparty na technologii filtra cienkowarstwowego dielektrycznego, który został zaprojektowany do integracji w tanich sieciach Metro i Access.Jego pakiet w pudełku ABS z pigtailem FC / APC.Ten dwukierunkowy pasywny multiplekser CWDM jest używany w sieci dostępowej, centra danych są ciasno upakowane razem w 1270 ~ 1610nm.Dwukierunkowy optyczny moduł CWDM 1x16 jest przezroczysty dla protokołu i nadaje się do zastosowań, w tym 10 / 1G Ethernet, 16/8/4/2 / 1G, SDH / SONET, CATV, Fibre Channel, FTTx itp.
cechy
Wysoka izolacja kanałów
Pasmo szerokoprzepustowe
Niskie straty wtrąceniowe
Nie zawiera epoksydów na ścieżce optycznej
Aplikacje
Sieć WDM
Aplikacja komórkowa
Telekomunikacja
Monitorowanie linii
Dostęp do sieci
Specyfikacja
Parametr |
Jednostka | 16-kanałowy CWDM | ||
Mux | Demux | |||
Długość fali kanału | nm | 1310 ~ 1610 nm | ||
Środkowa długość fali | nm | ± 0,5 | ||
Odstępy między kanałami | nm | 20 | ||
Kanał Passband | nm | > 13 | ||
Maksymalna strata wtrąceniowa | dB | <4.5 lub<3.0 z pomijaniem | <4,5 lub <3,0 z pomijaniem | |
Kanał Ripple | dB | 0.3 | ||
Izolacja | Sąsiadujący | dB | > 30 | |
Nie sąsiadujące | dB | > 40 | ||
Temperatura utraty bezwładności | dB / ℃ | <0,005 | ||
Temperatura długości fali | nm / ℃ | <0,002 | ||
Zależne od polaryzacji | dB | <0,1 | ||
Tryb polaryzacji | dB | <0,1 | ||
Kierunkowość | dB | > 50 | ||
Utrata zwrotu | dB | > 45 | ||
Obsługa maksymalnej mocy | mW | 300 | ||
Temperatura działania | ℃ | -5 ~ + 75 | ||
Temperatura przechowywania | ℃ | -40 ~ 85 | ||
Wymiar paczki | mm | L120x80x18 |
Uwaga: 1. Dostosowywanie jest dostępne.
2. Specyfikowany ze złączem
Informacje dotyczące zamawiania
CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
Liczba kanałów | Typ modułu | Rodzaj kabla | Długość włókna | Złącze wejściowe | Wynik złącze | |||||||
CWDM | 01 = 1 kanał | 0 = 100x80x10 mm | 00 = brak | 05 = 0,5 m | 0 = brak | 0 = brak |
Dostosowane złącze
Typ złącza Dostępne są różne złącza, LC / SC / FC, aby spełnić różne potrzeby w różnych sytuacjach.
| Typ polski UPC jest przeznaczony do cyfrowego przesyłania sygnału.APC jest preferowana do transportu sygnału wideo RF i aplikacji FTTx. |
![]() | ![]() |
Filtruj kaskadowo
Moduł optyczny 1x16 CWDM
