| Brand Name: | GEZHI or OEM |
| Numer modelu: | 1x16-CWDM-S |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |

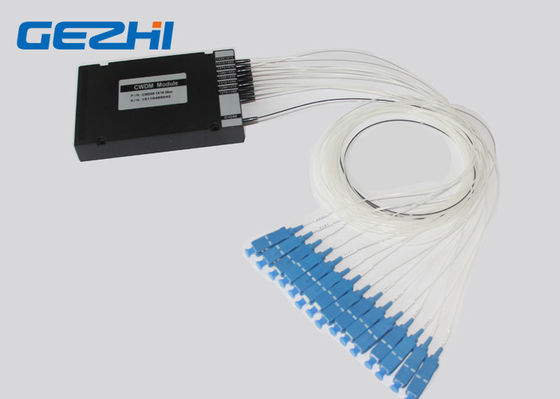

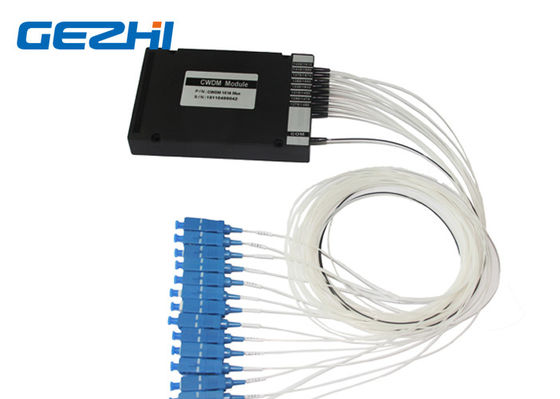

Pojedyncze włókno 1x16 zgrubny multiplekser z podziałem długości fali SC / UPC pigtailed
GEZHI 1x16 zgrubny multiplekser z podziałem długości fali SC / UPC pigtailed oparty na technologii filtrów cienkowarstwowych dielektrycznych, który został zaprojektowany do integracji w tanich sieciach dostępowych i metropolitalnych.Jego pakiet w pudełku ABS z luźną rurką 900um, 1 metr, pigtailed SC / UPC.Ten multiplekser zgrubnego podziału długości fali 1x16 jest używany do zastosowań komórkowych. Centra danych są ciasno upakowane w 1270 ~ 1610nm, z wyjątkiem 1390nm i 1510nm.Moduł multipleksera z podziałem zgrubnej długości fali 1x16 jest przezroczysty dla protokołu i nadaje się do zastosowań, w tym 10 / 1G Ethernet, 16/8/4/2 / 1G, SDH / SONET, CATV, Fibre Channel, FTTx itp.
cechy
Niskie straty wtrąceniowe
Wysoka izolacja kanałów
Pasmo szerokoprzepustowe
Nie zawiera epoksydów na ścieżce optycznej
Aplikacje
Monitorowanie linii
Sieć WDM
Aplikacja komórkowa
Telekomunikacja
Dostęp do sieci
Informacje dotyczące zamawiania
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Liczba kanałów | Typ modułu | Rodzaj kabla | Długość włókna | Złącze wejściowe |
Wynik złącze |
|||||||
| CWDM | 01 = 1 kanał 02 = 2 kanały 03 = 3 kanały 04 = 4 kanały ...... 16 = 16Channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = LGX Box 3 = 19 ″ 1U rack X = inne |
00 = brak 09 = 900um Luźna rurka 20 = 2,0 mm 30 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 30 = 3,0 m 40 = 4,0 m 50 = 5,0 m ...... |
0 = brak LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = dostosowane |
0 = brak |
Specyfikacja
|
Parametr |
Jednostka |
16-kanałowy CWDM | ||
| Mux | Demux | |||
| Długość fali kanału | nm |
1270,1290,1310,1330,1350,1370,1410,1430, 1450,1470,1490,1510,1530,1570,1590,1610 |
||
|
Środkowa długość fali |
nm | ± 0,5 | ||
| Odstępy między kanałami | nm | 20 | ||
|
Kanał Passband |
nm | > 13 | ||
| Maksymalna strata wtrąceniowa | dB | <4.5 lub<3.0 z pomijaniem | <4,5 lub <3,0 z pomijaniem | |
| Kanał Ripple | dB | 0.3 | ||
|
Izolacja |
Sąsiadujący | dB | > 30 | |
| Nie sąsiadujące | dB | > 40 | ||
|
Temperatura utraty bezwładności |
dB / ℃ |
<0,005 |
||
|
Temperatura długości fali |
nm / ℃ |
<0,002 | ||
|
Zależne od polaryzacji |
dB | <0,1 | ||
|
Tryb polaryzacji |
dB | <0,1 | ||
| Kierunkowość | dB | > 50 | ||
| Utrata zwrotu | dB | > 45 | ||
| Obsługa maksymalnej mocy | mW | 300 | ||
| Temperatura działania | ℃ | -5 ~ + 75 | ||
| Temperatura przechowywania | ℃ | -40 ~ 85 | ||
| Wymiar paczki | mm | L120x80x18 | ||
Uwaga: 1. Dostosowywanie jest dostępne.
2. Specyfikowany ze złączem
Filtruj kaskadowo

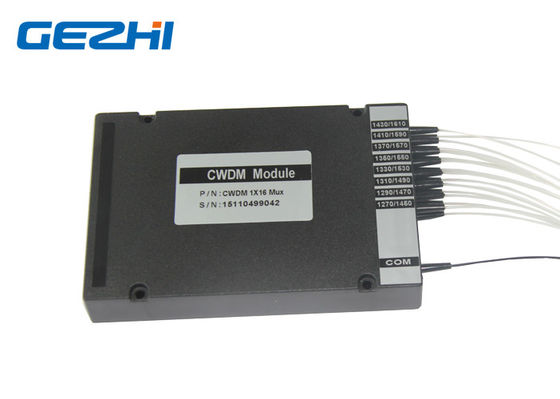

Moduł optyczny 1x16 CWDM
